El procedimiento que se explicará a continuación, para mover un elemento de una Opción de diseño a otra, es un procedimiento que se puede utilizar tambien para mover un elemento del Modelo base a una Opción de diseño, como procedimiento alternativo al explicado en el artículo REVIT ARCHITECTURE (872) – Opciones de diseño (6) Mover elementos del modelo base a una Opción de diseño.

El procedimiento es el siguiente:

• Primero hay que abrir la Vista en la que se en la que se encuentra el elemento de la Opción de diseño que se quiere mover.
• Se ha de prepara la Vista de forma que muestre la Opción de diseño activa. En Vista – grupo Gráficos – Visibilidad/Gráficos, se accede al cuadro de diálogo Visibilidad/Gráficos. Se ha de ir al apartado Opciones de diseño.

• Para un Conjunto de Opciones de diseño que dan solución a un mismo problema, se ha de seleccionar en la columna Opciones de diseño, la opción del desplegable que proporciona esta columna llamada Automática. Y se ha de seleccionar Aceptar.

• En Gestionar – grupo Opciones de diseño, y en la lista desplegable disponible se ha de seleccionar la opción de diseño que contenga el elemento que se ha de mover.

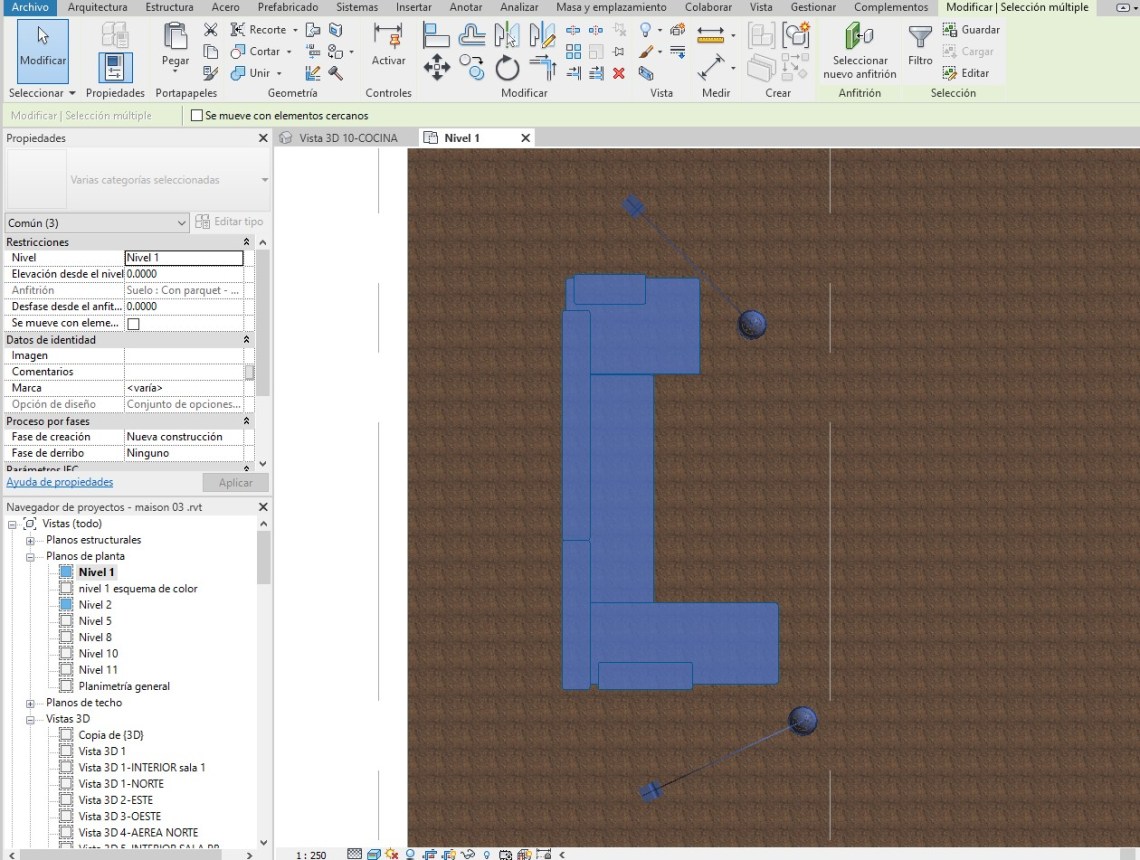

• En la Vista se ha de seleccionar los elementos de la Opción de diseño que se quieren mover a otra Opción de diseño, y pulsar las teclas del teclado Ctrl+X (cortar).

Una vez cortados los elementos seleccionados, éstos desaparecen.

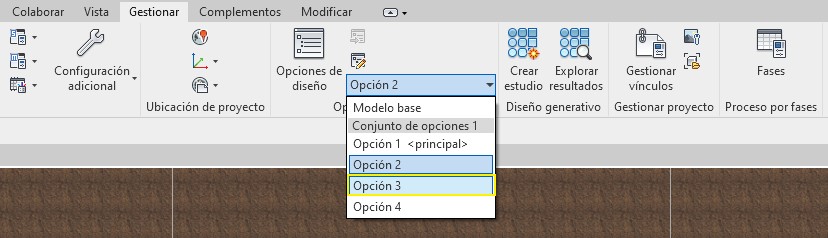

• En Gestionar – grupo Opciones de diseño, y en la lista desplegable disponible se ha de seleccionar la opción de diseño a la que se tiene que mover  el elemento.

• En la ficha Modificar<elemento> – grupo Portapapeles – Menú desplegable Pegar – Alineado en el mismo sitio, se ha de seleccionar esta opción de forma que Revit mueve los elementos de la Opción de diseño original a la Opción de diseño final.

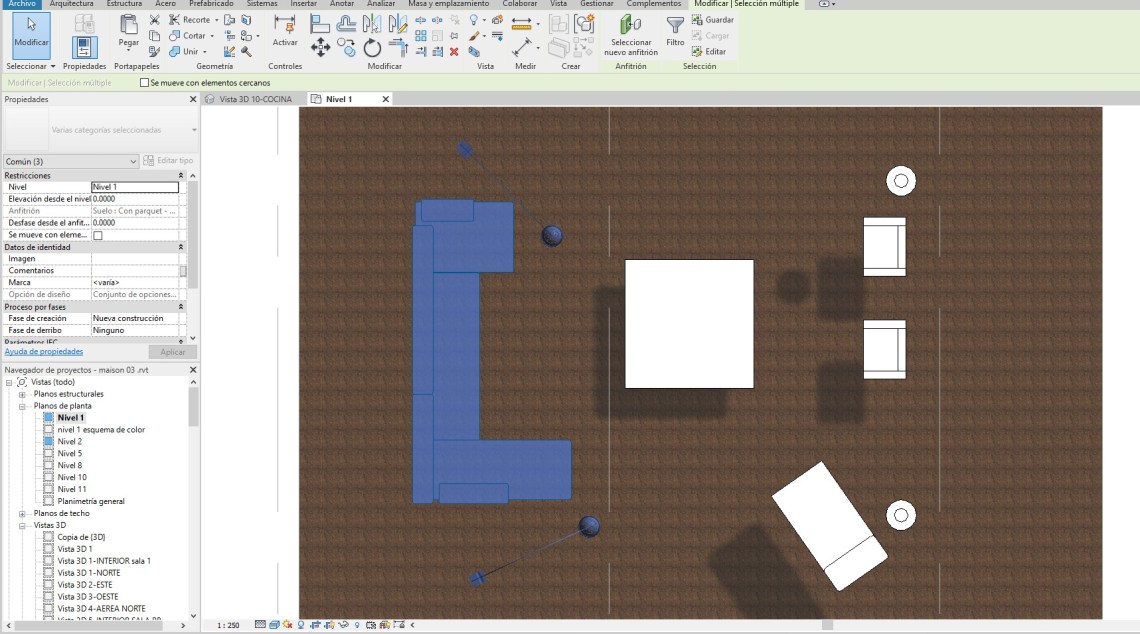

Una vez seleccionada Pegar alineado en el mismo sitio, los elementos se mueven a la nueva opción de diseño.

Una vez finalizada la edición en la Opción de diseño, se ha de ir a Gestionar – grupo Opciones de diseño y seleccionar la opción Modelo base del desplegable disponible.
