REVIT ARCHITECTURE (881) – Opciones de diseño (15) Vista dedicada a una Opción de diseño

Con la creación de Vistas duplicadas se puede ver una Opción de diseño secundaria con el Modelo base. Estas Vistas se llaman Vistas dedicadas.

Una Vista dedicada puede ser cualquier tipo de Vista (incluidas las Tablas de planificación). Por ejemplo, se puede realizar una Tabla de planificación para una Opción de diseño primaria y otra para una Opción de diseño secundaria.

El procedimiento para crear una Vista dedicada es el siguiente:

• Primero se ha de abrir la Vista en la que se quiere ver la Opción de diseño. Por defecto, Revit muestra el Modelo base con la Opción de diseño primaria.

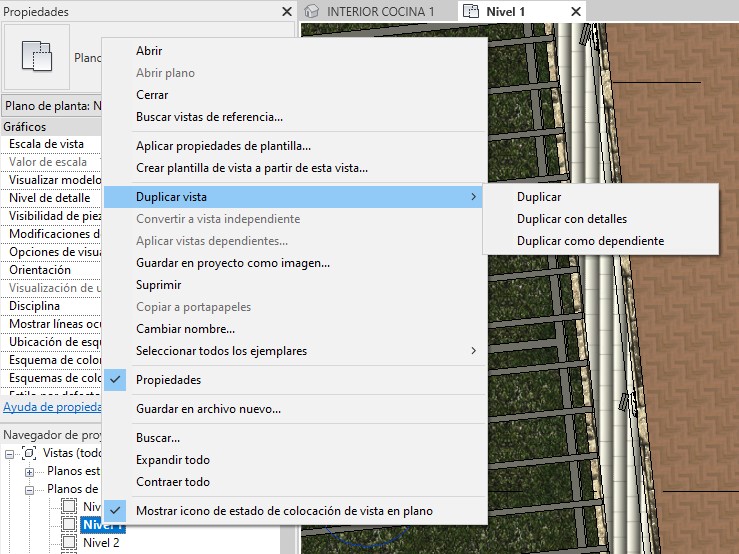

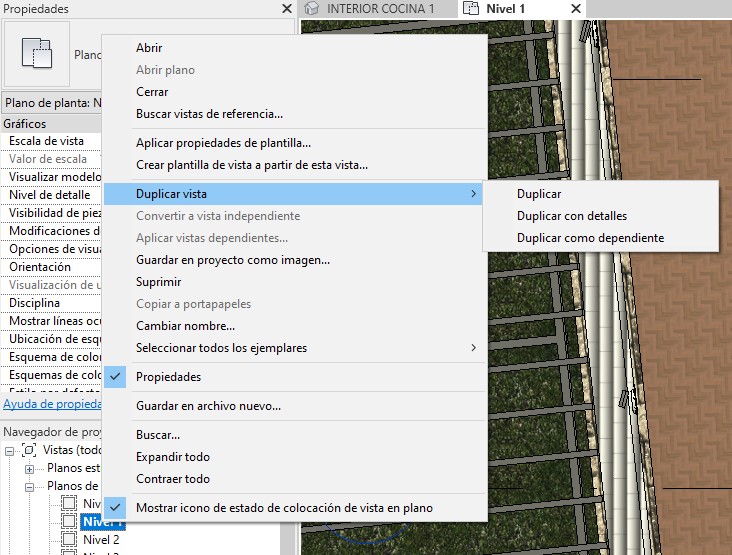

• En el Navegador de proyectos, se ha de seleccionar la Vista que se quiere copiar, y con el botón derecho del ratón se ha de seleccionar Duplicar vista – Duplicar, en caso de que se quiera duplicar una vista que contenga solo los elementos del modelo, sin las anotaciones ni detalles. Duplicar vista – Duplicar con detalles, en el que se copia una vista que no solo tiene los elementos del modelo, sino también las anotaciones y detalles de la vista original.

• Se puede cambiar el Nombre de la Vista duplicada.

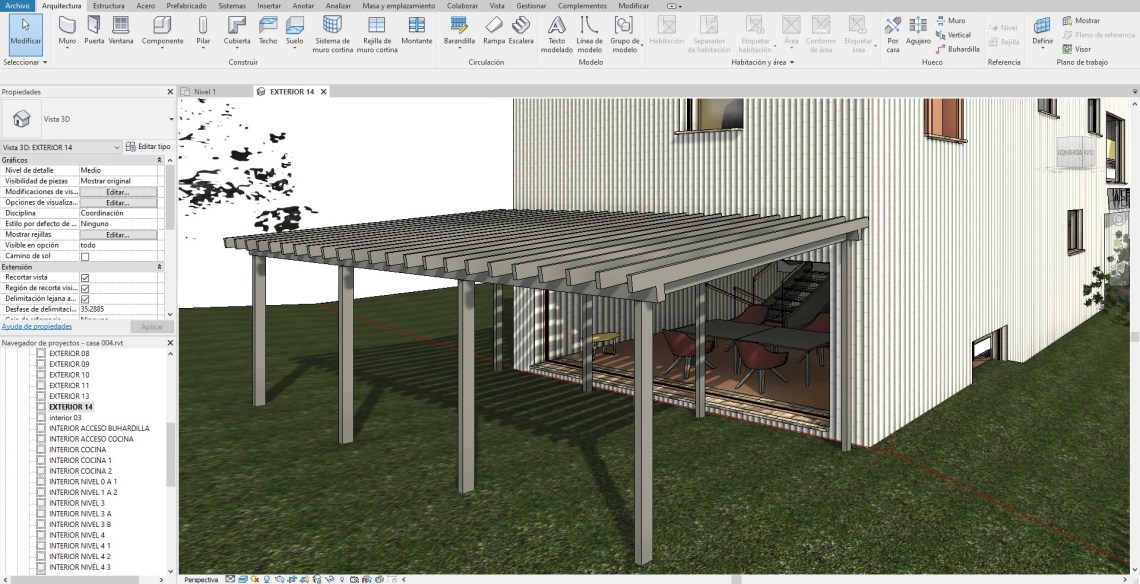

• Ahora se ha de indicar la Opción de diseño en la Vista. Se ha de seleccionar la Vista duplicada y con el botón derecho seleccionando la Vista duplicada, se ha de clicar en Propiedades.

• En Propiedades, y en Modificaciones de visibilidad/gráficos, se ha de seleccionar Editar. Aparece el cuadro de diálogo Visibilidad, donde hay una ficha que es Opciones de diseño. En esta ficha aparecen el Conjunto de Opciones de diseño, y para cada uno de ellos la Opción de diseño que aparece en la Vista.

El valor Automática, significa que si no está editando una Opción de diseño, la Vista muestra la Opción primaria, y si se está editando una Opción de diseño, la Vista muestra la opción activa.

• Para cada Conjunto de Opciones de diseño, se ha de indicar la Opción de diseño que ha de mostrar la vista. Si se han creado diversos Conjuntos de opciones de diseño, la vista muestra la opción seleccionada para cada Conjunto de opciones de diseño.

Para cada Vista dedicada, se puede Modificar la vista, modificar una Opción de diseño o colocar la vista en un plano.
