REVIT ARCHITECTURE (200) – Mapa de prodecimientos

Los Mapas de procedimientos se crean por medio de Algoritmos. Se utilizan para dar un aspecto más realista o transformar un material. Son los siguientes:

Cuadros. Como su nombre indica utilizando este procedimiento se obtiene una superficie formada por cuadros, que por defecto el programa los proporciona en blanco y negro, pero que pueden ser colores o mapa de bits (imágenes).

En el siguiente ejemplo se puede ver la opción Cuadros por defecto:

827

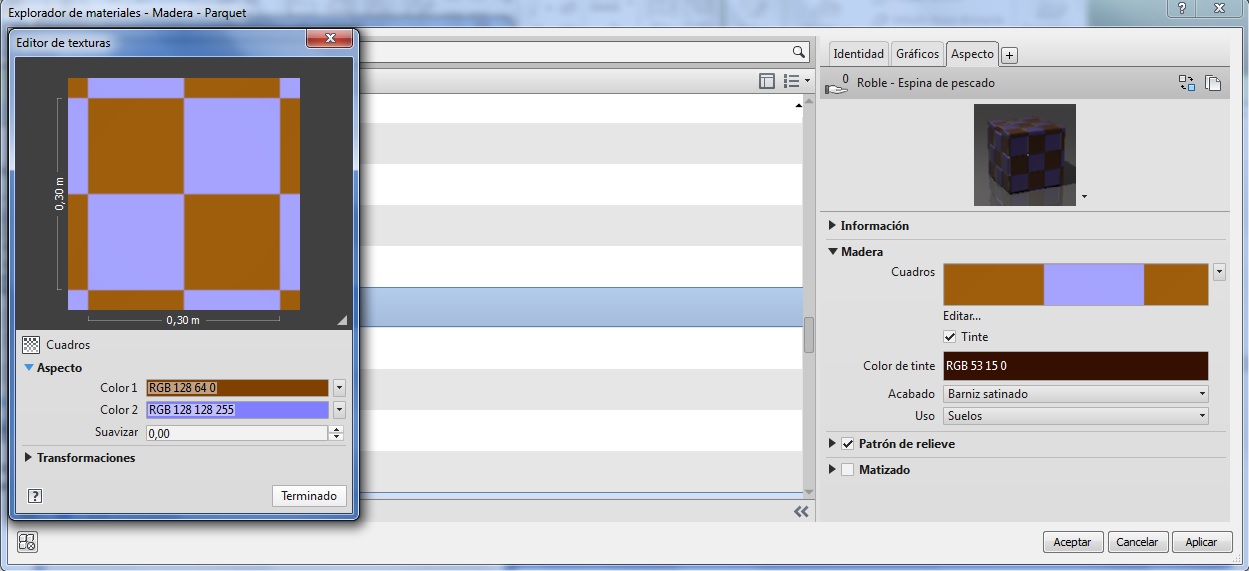

En el siguiente ejemplo se puede ver la opción Cuadros con la utilización de colores personalizados:

828

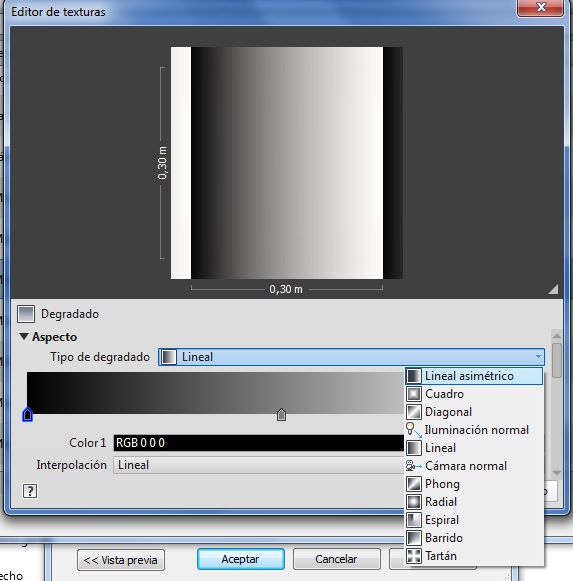

Degradado. También se pueden utilizar colores. A continuación se indica el cuadro de diálogo para establecer las opciones de Degradado, las cuales se pueden ver en el mismo:

Degradado

Degradado

A continuación se indica un ejemplo de Degradado Phong:

Degradado Phong

Degradado Phong

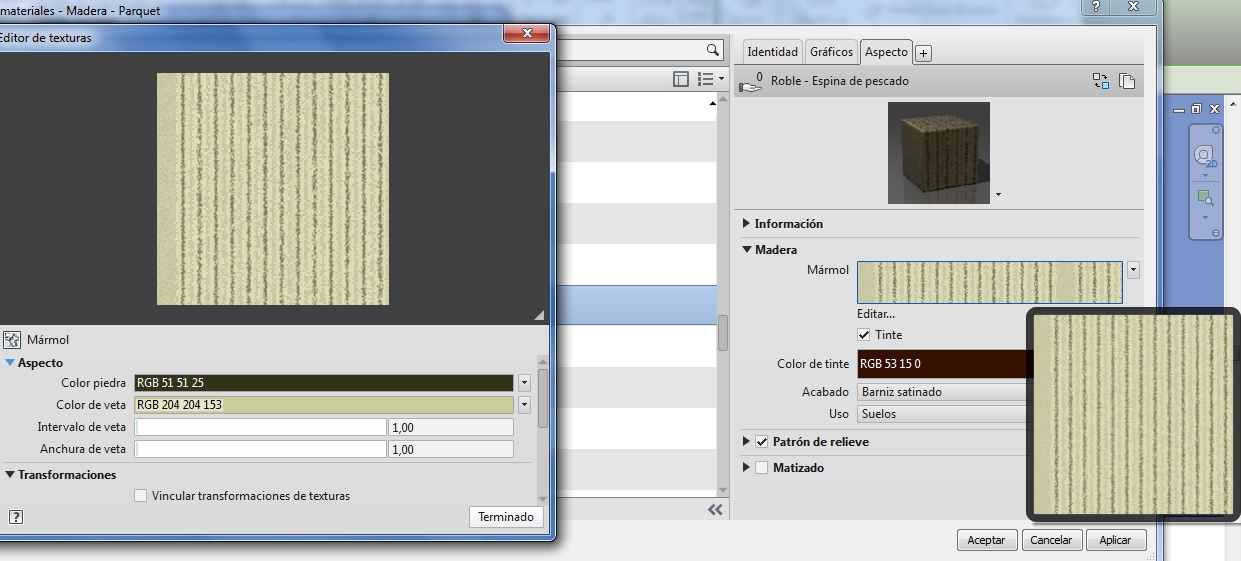

Mármol. Se utiliza un color de piedra y un color de veta para proporcionar una imagen realista del material mármol. A continuación se puede ver el Cuadro de diálogo para configurar la opción Mármol, donde se puede determinar el ancho de la veta y el intervalo de la veta.

Mármol

Mármol

Ruido. Crea una perturbación sin ningún tipo de ritmo por medio de colores o mapa de bits.

Ruido

Ruido

Moteado. Como su nombre indica crea una superficie moteada que se puede utilizar para imitar al granito…

moteado

moteado

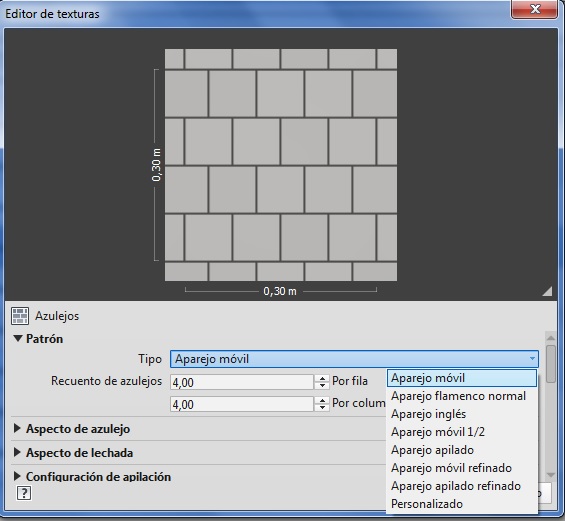

Azulejos. Se utiliza para crear la textura de Ladrillos. También se puede utilizar una imagen y repetirla. En el siguiente cuadro de diálogo de Azulejos se puede ver las diferentes opciones que existen:

azulejos

azulejos

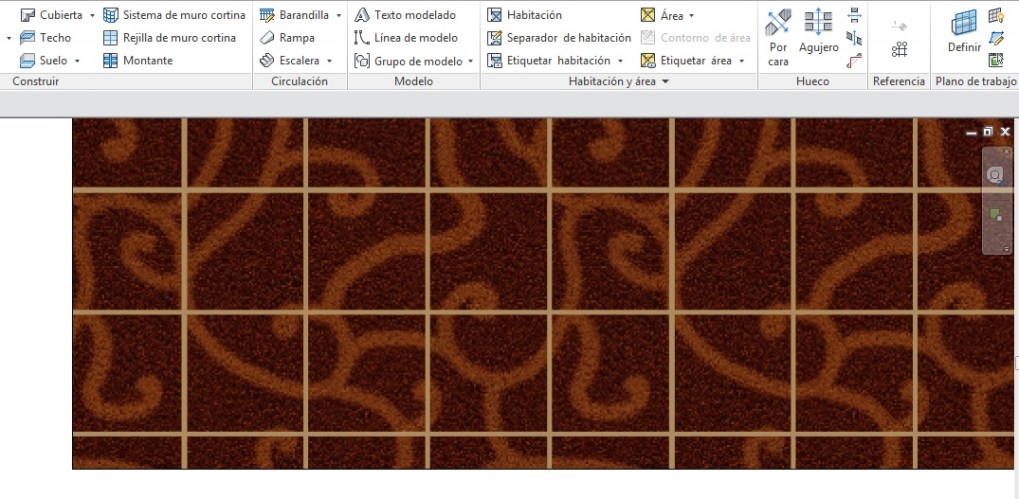

En el siguiente ejemplo se puede ver el caso de la utilización de Azulejo a una imagen, con la opción Aparejo apilado.

Azulejo

Azulejo

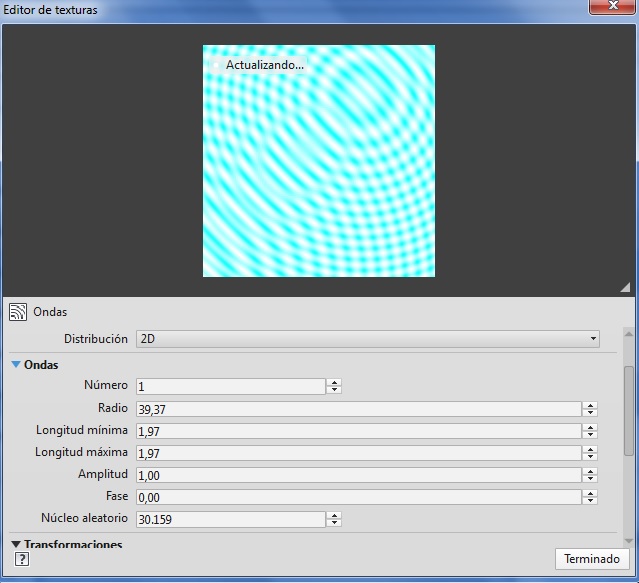

Ondas. Se utiliza para imitar la superficie del agua. Se crean varios centros de onda y el programa los distribuye aleatoriamente en una esfera. En el siguiente cuadro de diálogo de Ondas se puede ver las diferentes propiedades que se pueden establecer para este caso.

ondas

ondas

Madera. Se utiliza para crear una imagen realista de la madera.
