REVIT ARCHITECTURE (201) – ALINEACIÓN DEL ASPECTO MODELIZADO A UN PATRÓN DE SUPERFICIE

Si se tiene un patrón de modelo de superficie para un material y con una textura especificada para el aspecto de modelizado de este material, se puede alinear este aspecto al patrón de superficie.

837

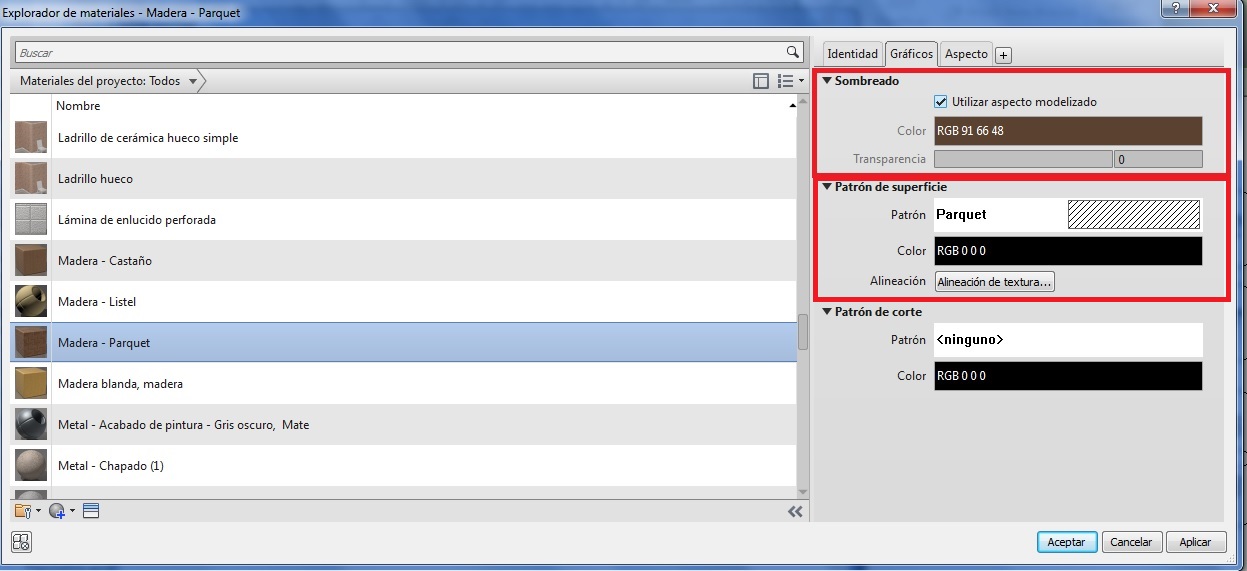

Para ello hay que ir a la ficha de Aspecto modelizado del cuadro de diálogo Materiales, y hacer clic en la opción Alineación de textura. (Si este botón no está activado hay que realizar clic en la fichaGráficos y especificar un patrón de superficie para el material). Se abre el cuadro de diálogo Alinear aspecto modelizado a patrón de superficie. Se muestra un área que es una Vista previa donde se puede ver la textura indicada del aspecto de modelizado con el patrón de superficie superpuesto al material. Si el aspecto de modelizado es oscuro y el patrón de superficie utiliza líneas de color negro, éste va a ser difícil de ver. De ser así, hay que modificar las líneas de patrón de superficie a blanco u otro color claro, de forma que sean más visibles.

838

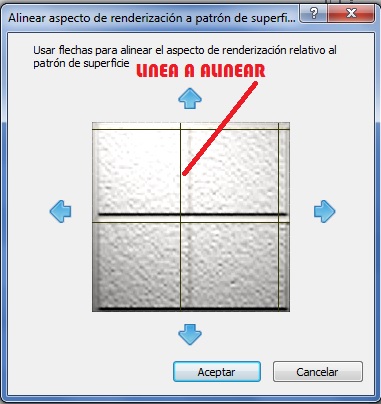

Con las flechas se puede mover y colocar el aspecto de modelizado en relación al patrón de superficie, como se requiera. Para girar la textura o cambiar el tamaño de la muestra, hay que utilizar las propiedades de aspecto de modelizado donde se especifica el archivo de imagen para la textura. Además de alinear la textura del modelizado al patrón de superficie, también se puede alinear el patrón a caras del elemento de modelo.
839
