REVIT ARCHITECTURE (870) – Opciones de diseño (4) Editar una Opción de diseño

Primero hay que configurar la Vista en la que se va a añadir la Opción de diseño, de forma que la Opción de diseño activa se pueda ver en la misma.

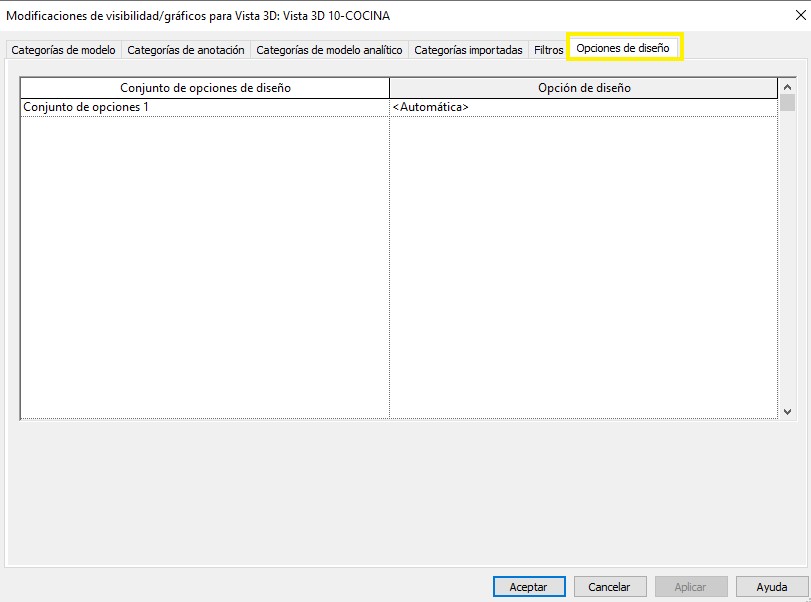

En Vista – grupo Gráficos – Visibilidad/Gráficos, se accede al cuadro de diálogo Visibilidad/Gráficos. Se ha de ir al apartado Opciones de diseño.

Para un Conjunto de Opciones de diseño que dan solución a un mismo problema, se ha de seleccionar en la columna Opciones de diseño, la opción del desplegable que proporciona esta columna llamada Automática.

El siguiente paso es abrir la Opción de diseño que se quiere modificar. Para ello se puede realizar uno de los siguientes pasos indicados a continuación:

• Si no está activa la Barra de estado, se ha de activar la misma. Para ello se ha de ir a Vista – grupo Ventanas – Barra de estado, seleccionar la misma.

En la parte inferior de la pantalla, se muestra esta Barra de estado, la cual tiene un desplegable que son todas las Opciones de diseño, y se puede seleccionar la Opción de diseño que ha de estar activa en al Vista.

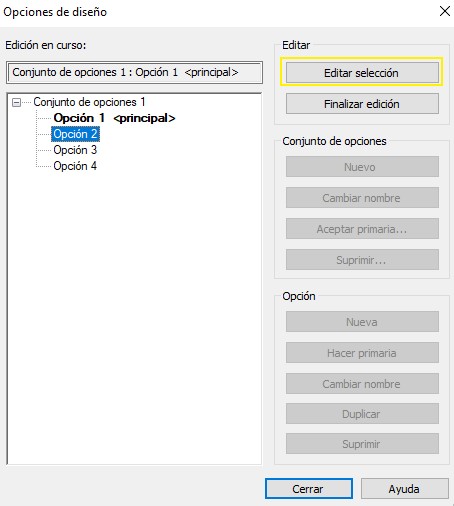

• En Gestionar – grupo Opciones de diseño – Opciones de diseño, se accede al cuadro de diálogo Opciones de diseño. Se ha de seleccionar la Opción de diseño que se ha de modificar, se ha de realizar clic en la opción Editar selección y se ha de Cerrar.

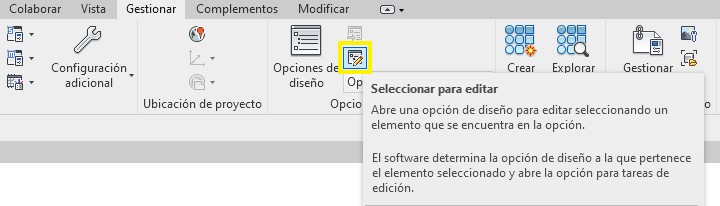

• También en Gestionar – grupo Opciones de diseño – Seleccionar para editar, permite seleccionar un elemento de una Opción de diseño que se quiere modificar, y Revit activa esta opción de diseño para que se pueda modificar.

El siguiente paso es Editar la Opción de diseño. Se ha de tener en cuenta que no es posible añadir a una Opción de diseño elementos específicos de una Vista como pueden ser cotas, notas clave y etiquetas. En casos en que se requiera añadir estos elementos, se tiene que crear una Vista para esta Opción de diseño y añadir a esta Vista estos elementos específicos de la misma.

Cuando se modifica una Opción de diseño, se puede cambiar de una Vista a otra. Puede ser necesario, en estos casos, que se tenga que configurar la última Vista a la que se accede para poder ver la Opción de diseño que se quiere modificar.

Una vez que se ha finalizado la Edición de la Opción de diseño, se ha de seleccionar el Modelo base en la lista de Opciones de diseño.
