REVIT ARCHITECTURE (877) – Opciones de diseño (11) Eliminar Opciones de diseño y Conjuntos de Opciones de diseño

Cuando se elimina una Opción de diseño, Revit elimina:

• Todos los elementos que forman parte de esta Opción de diseño.
• Las Vistas que en el Parámetro Visible se indica la Opción de diseño.

• Las Vistas dedicadas a Opciones de diseño. Al eliminar la Opción de diseño, Revit muestra una lista de estas Vistas. Se puede configurar Revit para que se eliminen estas Vistas o para que las conserve.

No es posible eliminar una Opción de diseño primaria. Para eliminar una Opción primaria, se ha de convertir ésta en Opción de diseño secundaria (esto significa que se ha de convertir una Opción de diseño secundaria en Opción de diseño primaria). Cuando se haya convertido la Opción de diseño primaria que se quiere eliminar en Opción de diseño secundaria, ésta se podrá eliminar. En el caso de que solamente exista una Opción de diseño primaria y ésta se quiera eliminar, se ha de eliminar el Conjunto de opciones de diseño.
El procedimiento para eliminar una Opción de diseño es el siguiente:

• Se ha de ir a la ficha Gestionar – grupo Opciones de diseño – Opciones de diseño.

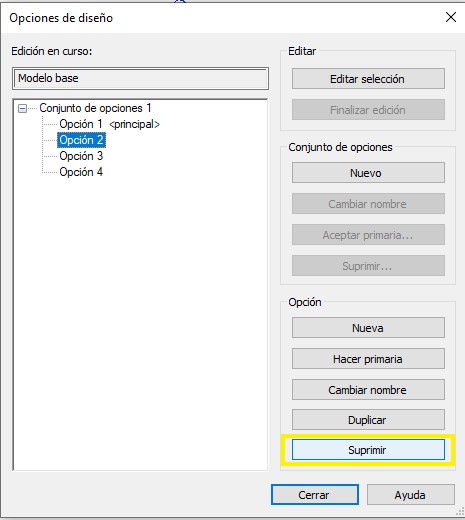

• Se accede al cuadro de diálogo Opciones de diseño, y se ha de seleccionar la opción de diseño que se desea eliminar. Después se ha de seleccionar la opción Suprimir.

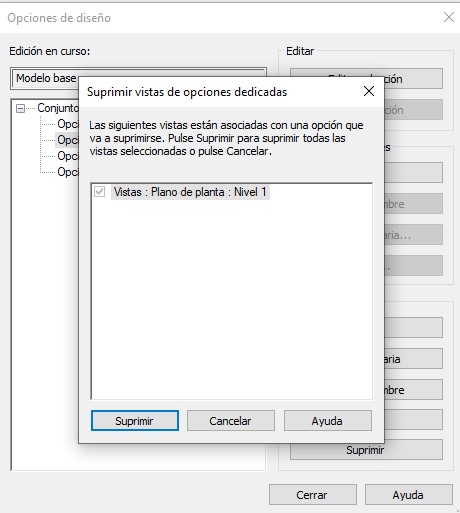

• Si la Opción de diseño que se ha de eliminar tiene una o más Vistas dedicadas ( o Vistas para las que se ha activado el Parámetro Visible en opción), el cuadro de diálogo Suprimir vistas de opciones dedicadas muestra una lista de las vistas asociadas.

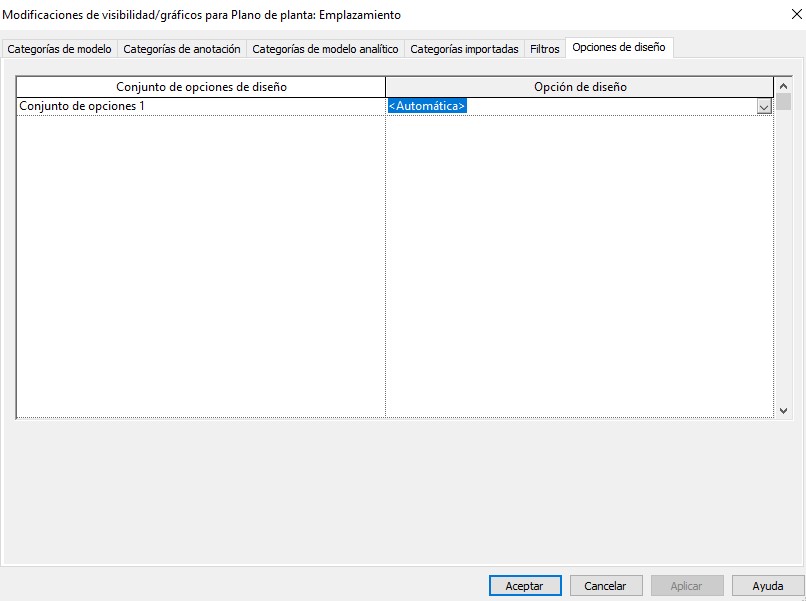

• Se ha de anular la selección de aquellas vistas asociadas que no se quieren eliminar. Para estas vistas, el valor de configuración de opción de diseño en el cuadro de diálogo Modificaciones de visibilidad/gráficos cambia a Automática para el conjunto de opciones de diseño.

• Ahora al seleccionar Suprimir Revit elimina la Opción de diseño.

El procedimiento para eliminar Un conjunto de opciones de diseño es el siguiente:

• Se ha de ir a la ficha Gestionar – grupo Opciones de diseño – Opciones de diseño.

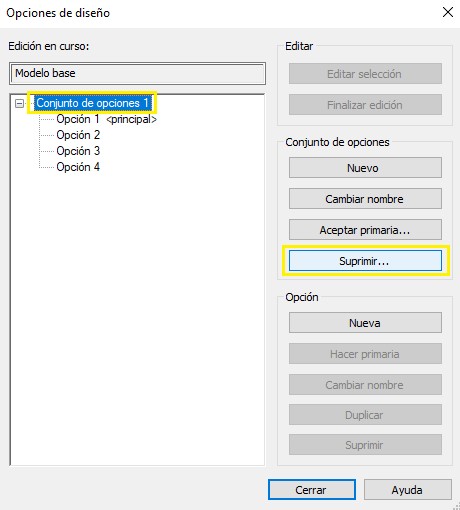

• Se accede al cuadro de diálogo Opciones de diseño, y se ha de seleccionar el Conjunto de opciones de diseño que se desea eliminar. Después se ha de seleccionar en Conjunto de opciones la opción Suprimir.

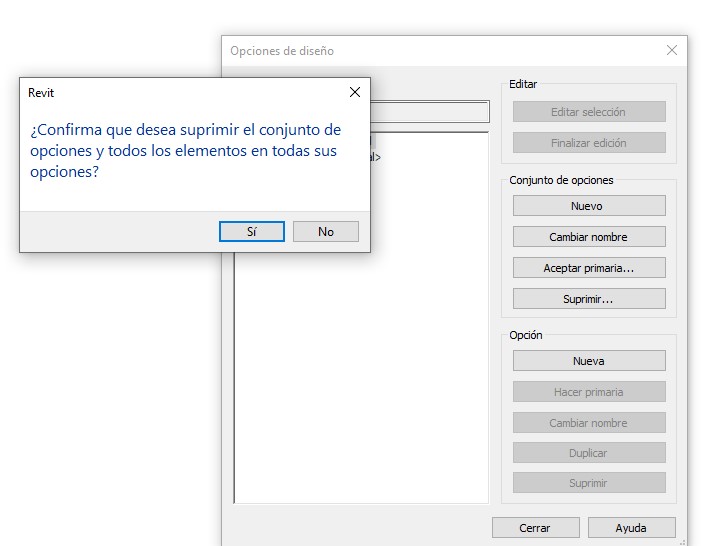

• Aparece un cuadro de diálogo que pregunta si se ha de suprimir el conjunto de opciones de diseño. Se ha de seleccionar la opción SI.

• Si la Opción de diseño del conjunto que se ha de eliminar tiene una o más Vistas dedicadas ( o Vistas para las que se ha activado el Parámetro Visible en opción), el cuadro de diálogo Suprimir vistas de opciones dedicadas muestra una lista de las vistas asociadas.
• Se ha de anular la selección de aquellas vistas asociadas que no se quieren eliminar. Para estas vistas, el valor de configuración de opción de diseño en el cuadro de diálogo Modificaciones de visibilidad/gráficos cambia a Automática para el conjunto de opciones de diseño.
• Ahora al seleccionar Suprimir Revit elimina el Conjunto de Opciones de diseño.
