La Configuración de las Opciones de diseño tiene el valor de Automática por defecto, cuando se crea una Vista (Vista en la que se puede ver y modificar la Opción de diseño). Este es el caso de cuando se crea una Tabla de planificación. Para más información, se puede consultar el artículo REVIT ARCHITECTURE (883) – Opciones de diseño (17) Comprobación configuración de opción de diseño de una vista.
- Se ha de ir a la Vista – grupo Gráficos – Visualización de gráficos.
- En el cuadro de diálogo Visibilidad/Gráficos, se ha de ir a la ficha Opciones de diseño.
La consecuencia es que la Tabla de planificación tiene todas las Habitaciones del Modelo base y de todas las Opciones primarias.
En el siguiente ejemplo de vivienda unifamiliar con Habitaciones, la Habitación 3 forma parte de una Opción primaria, y el resto de Habitaciones forman parte del Modelo base.

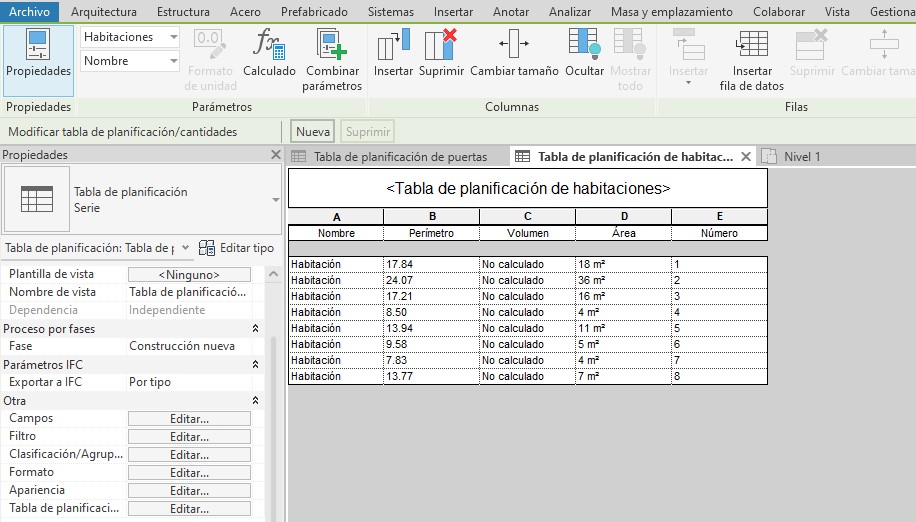

La tabla de planificación creada por defecto muestra todas las Habitaciones:
Una Tabla de planificación de una Opción de diseño se puede realizar creando una Vista de Tabla de planificación, dedicándola después a la Opción de diseño. Para saber más sobre el proceso de dedicar Vistas a Opciones de diseño, se puede consultar el artículo REVIT ARCHITECTURE (881) – Opciones de diseño (15) Vista dedicada a una Opción de diseño. También se puede consultar el artículo REVIT ARCHITECTURE (172) – Tabla de planificación clave

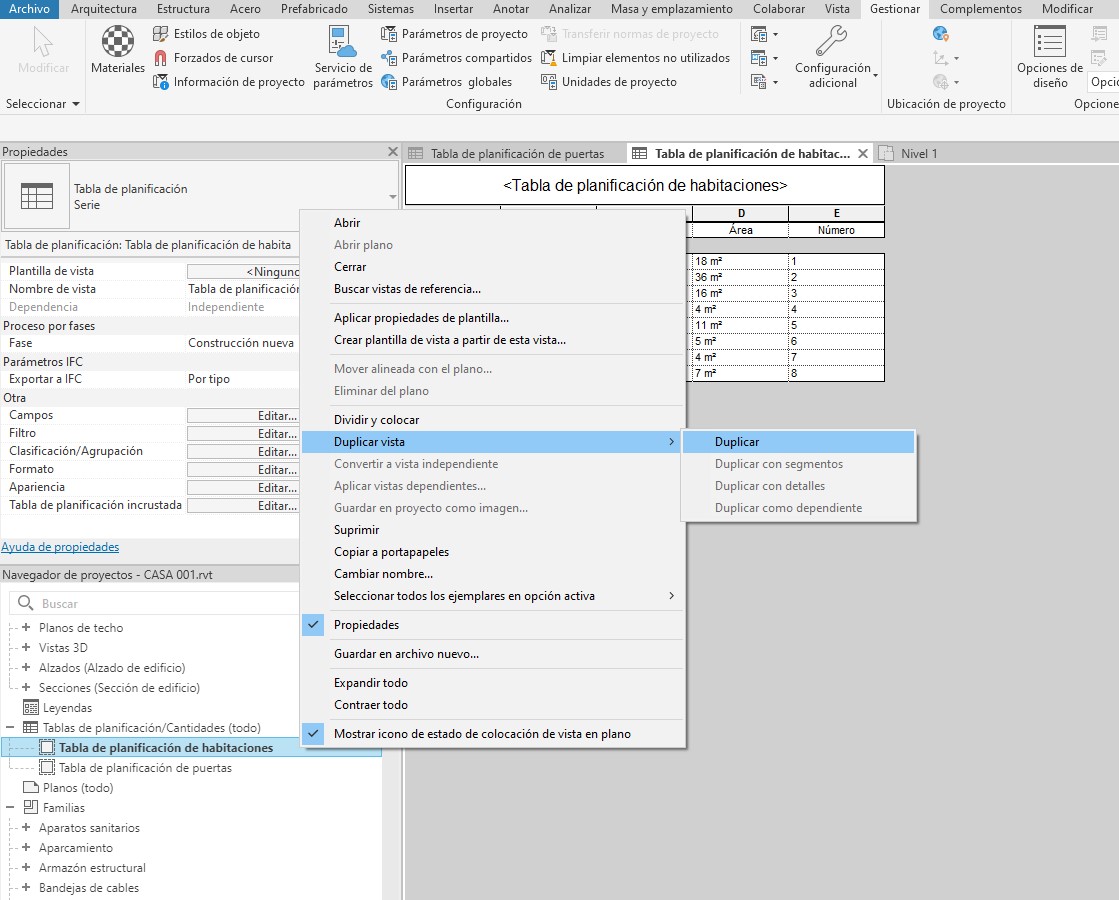

- En el Navegador de proyectos, se ha de seleccionar la Vista que se quiere copiar, y con el botón derecho del ratón se ha de seleccionar Duplicar vista – Duplicar, en caso de que se quiera duplicar una vista que contenga solo los elementos del modelo, sin las anotaciones ni detalles. Duplicar vista – Duplicar con detalles, en el que se copia una vista que no solo tiene los elementos del modelo, sino también las anotaciones y detalles de la vista original.

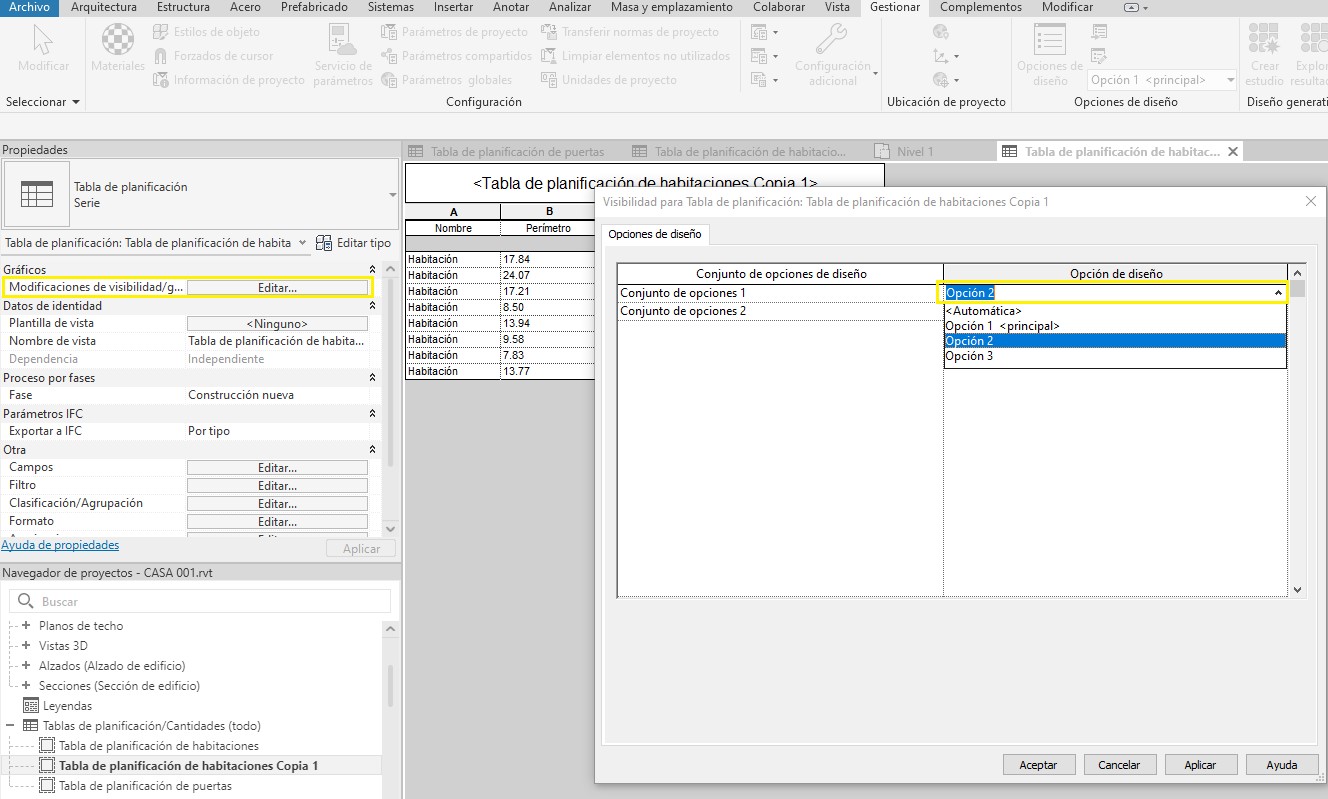

- En Propiedades, y en Modificaciones de visibilidad/gráficos, se ha de seleccionar Editar. Aparece el cuadro de diálogo Visibilidad, donde hay una ficha que es Opciones de diseño. En esta ficha aparecen el Conjunto de Opciones de diseño, y para cada uno de ellos la Opción de diseño que aparece en la Vista.

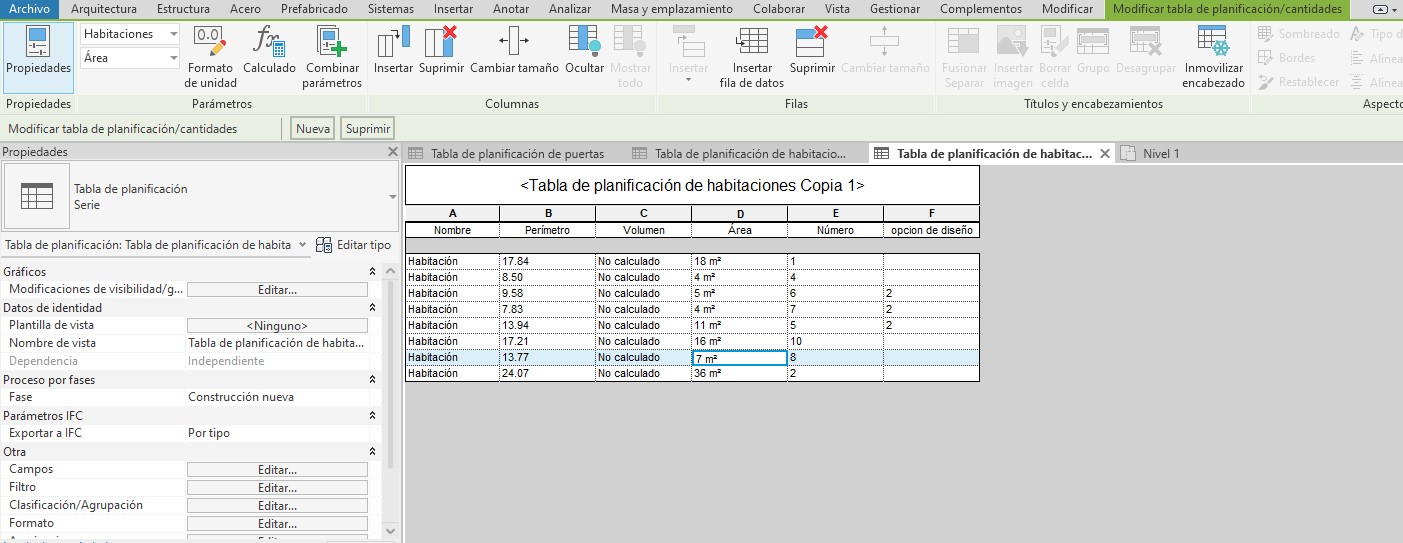

La Tabla de planificación muestra todas las Habitaciones del Modelo base y las de las Opciones de diseño indicadas para el Conjunto de opciones en el cuadro de diálogo anterior.
