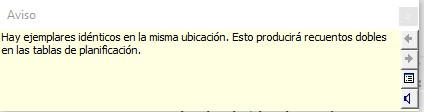

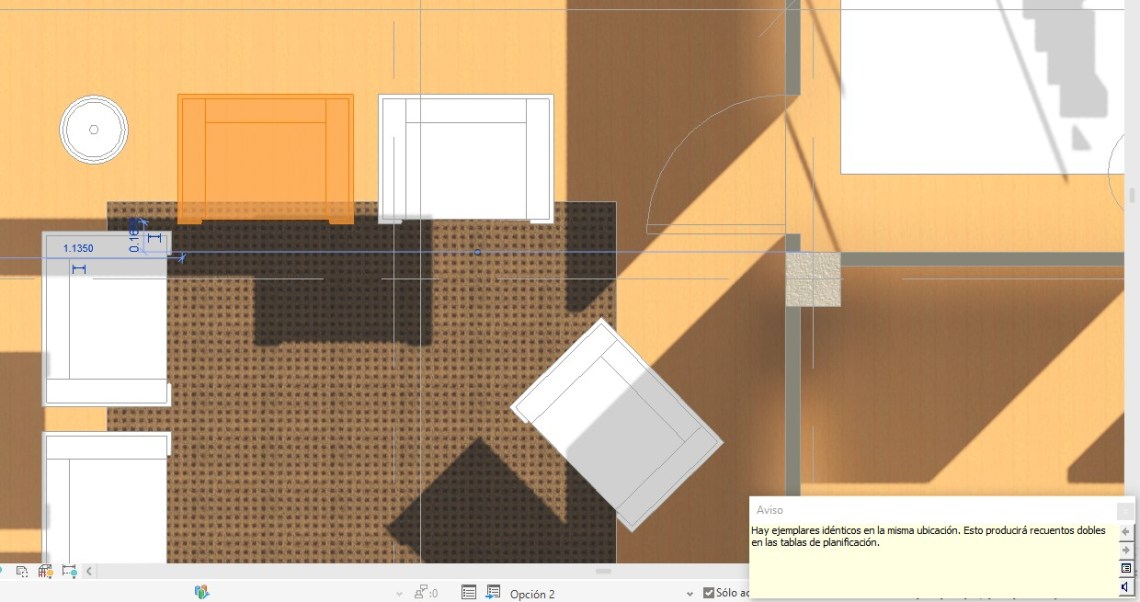

Al copiar un elemento del Modelo base a una Opción de diseño, puede aparecer el mensaje de error: Los elementos resaltados se solapan. Este aviso indica que el elemento que se ha copiado está tanto en el Modelo base como en la Opción de diseño, de forma que estos dos elementos se solapan.
Este problema se soluciona eliminando uno de los dos elementos, el del Modelo base o el de la Opción de diseño.
En este proceso de mover un elemento del Modelo base a una Opción de diseño, se puede utilizar la herramienta Cortar, en vez de utilizar la herramienta Copiar, que es la que produce dos elementos iguales.

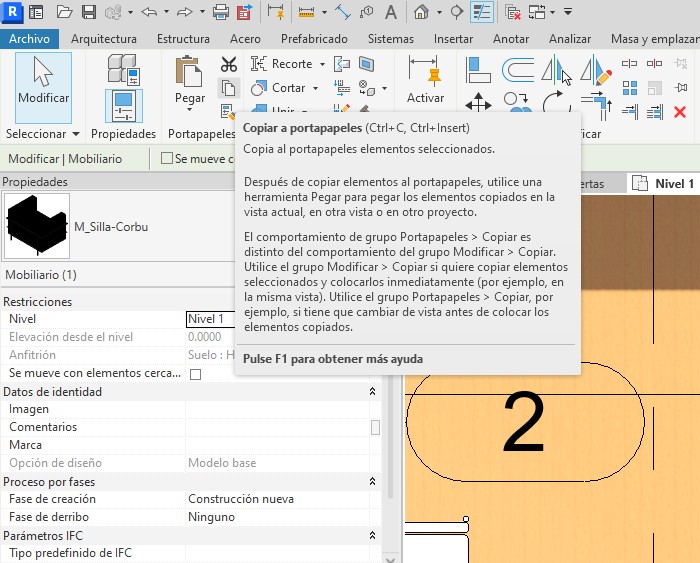

Herramienta Copiar.

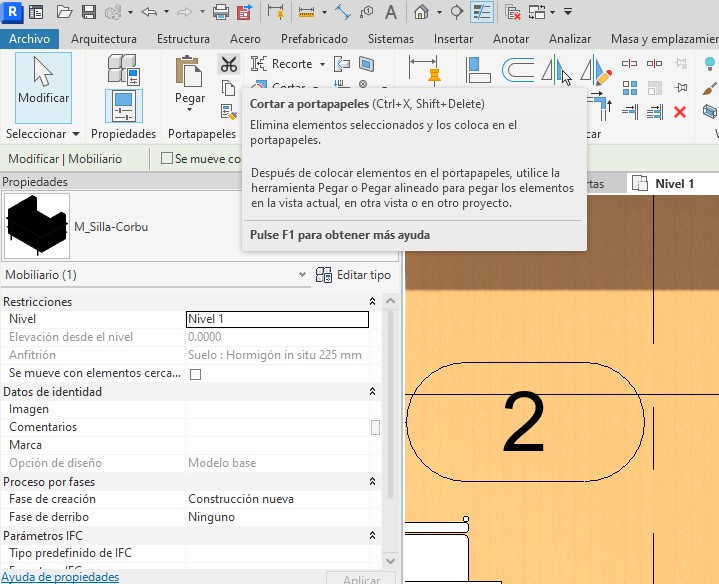

Herramienta Cortar.
El elemento sillón del Modelo base ha sido cortado del mismo, con la herramienta Cortar, y luego ha sido pegado con la herramienta Pegar en la Opción de diseño (previamente a Pegar, hay que hacer activa esta Opción de diseño). De esta forma, no se duplica el elemento del Modelo base que se desplaza a la Opción de diseño, y no aparece el Aviso de duplicación de elemento.
Para obtener más información sobre la acción de mover un elemento del Modelo base a una Opción de diseño, se puede consultar el artículo REVIT ARCHITECTURE (872) – Opciones de diseño (6) Mover elementos del modelo base a una Opción de diseño.
Para obtener más información sobre la acción de mover elementos de una Opción de diseño a otra Opción de diseño, se puede consultar el artículo REVIT ARCHITECTURE (873) – Opciones de diseño (7) Mover elementos de una Opción de diseño a otra.
