El mensaje Clonflicto de opciones de habitaciones, puede aparecer cuando hay un conflicto entre las Habitaciones del Modelo base y las Habitaciones de una Opción de diseño secundaria.

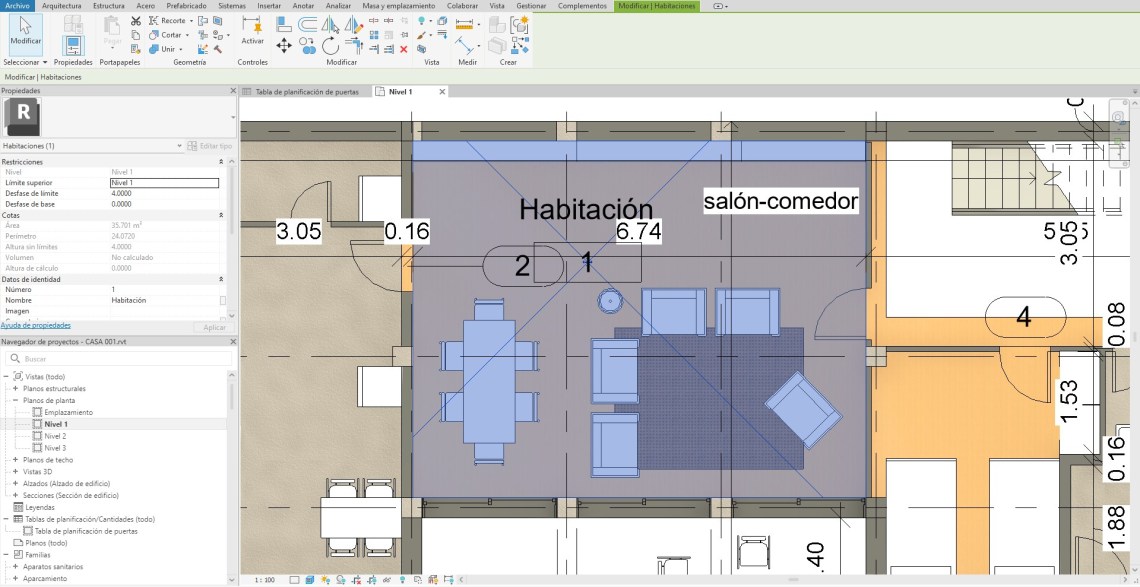

Por ejemplo, puede existir una Habitación en el Modelo base, como un Salón Comedor siguiente.

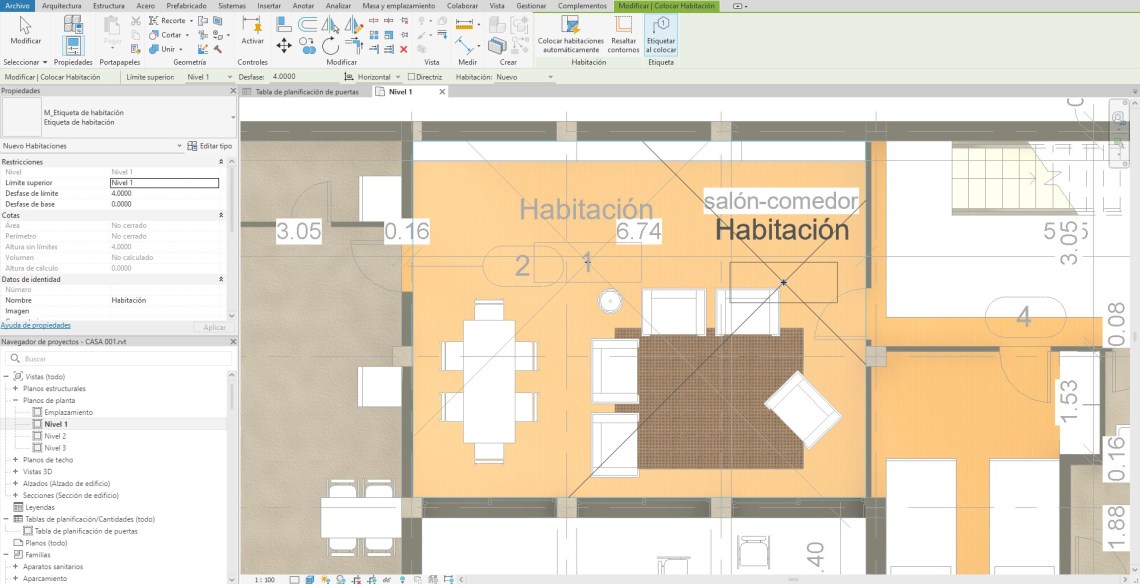

En la Opción de diseño secundaria 3 se realiza una Habitación también en el Salón comedor. Los contornos de Habitación del Modelo base se solapan con los contornos de Habitación de la Opción de diseño secundaria 3, para la misma Habitación creada en el Salón comedor.
También hay que indicar que el mensaje de error no aparece siempre. A veces el programa admite una Habitación en el Modelo base y una Habitación en una Opción de diseño secundaria en el mismo espacio.

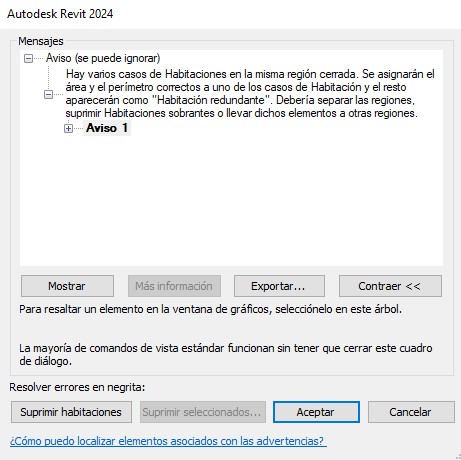

En caso de que exista el conflicto se ha de seleccionar la Etiqueta de habitación en la vista de Plano. Luego se ha de ir a la ficha Modificar – Etiquetas de Habitación – grupo Aviso – Mostrar avisos relacionados. Aparece un Cuadro de diálogo de aviso, que se puede extender para obtener más información sobre el aviso y posibles soluciones.
A veces este cuadro de diálogo de aviso de error aparece directamente en la parte inferior derecha de la pantalla.
También puede aparecer este tipo de conflicto en la Tabla de planificación de Habitaciones, en la columna Área de Habitación. Se ha de seleccionar una celda de la fila que tiene el conflicto para poder acceder al cuadro de diálogo de aviso de error.
Para solucionar el problema, se puede añadir la Habitación del Modelo base a la Opción de diseño secundaria. De esta forma se suprime la Habitación en el Modelo base y se elimina el conflicto.
Para más información se puede consultar el artículo REVIT ARCHITECTURE (872) – Opciones de diseño (6) Mover elementos del modelo base a una Opción de diseño.
Para mover elementos del Modelo base a una Opción de diseño se ha de seguir el siguiente proceso:
- Se ha de abrir la Vista en la que se encuentre el elemento del Modelo base que se quiere mover.
- En Gestionar – grupo Opciones de diseño, y en la lista desplegable disponible se ha de seleccionar Modelo base.
- Se ha de seleccionar los elementos que se han de mover.
- Se ha de realizar clic en la ficha Gestionar – grupo Opciones de diseño – Añadir a conjunto.
Este tipo de conflicto también puede aparecer si el Modelo base y la Opción de diseño primaria tiene cada uno una habitación en el mismo espacio. Para solucionar el problema se ha de suprimir una de las dos Habitaciones.
