Los modelos de Revit se pueden importar a DIALux evo, un programa para realizar proyectos de iluminación.
Cuando se está en la fase de Diseño conceptual, en una gestión de proyectos con Metodología BIM, se puede importar el archivo Revit a DIALux evo.
DIALux evo se puede descargar en la página web https://www.dialux.com/en-GB/download, teniendo presente que es software open.

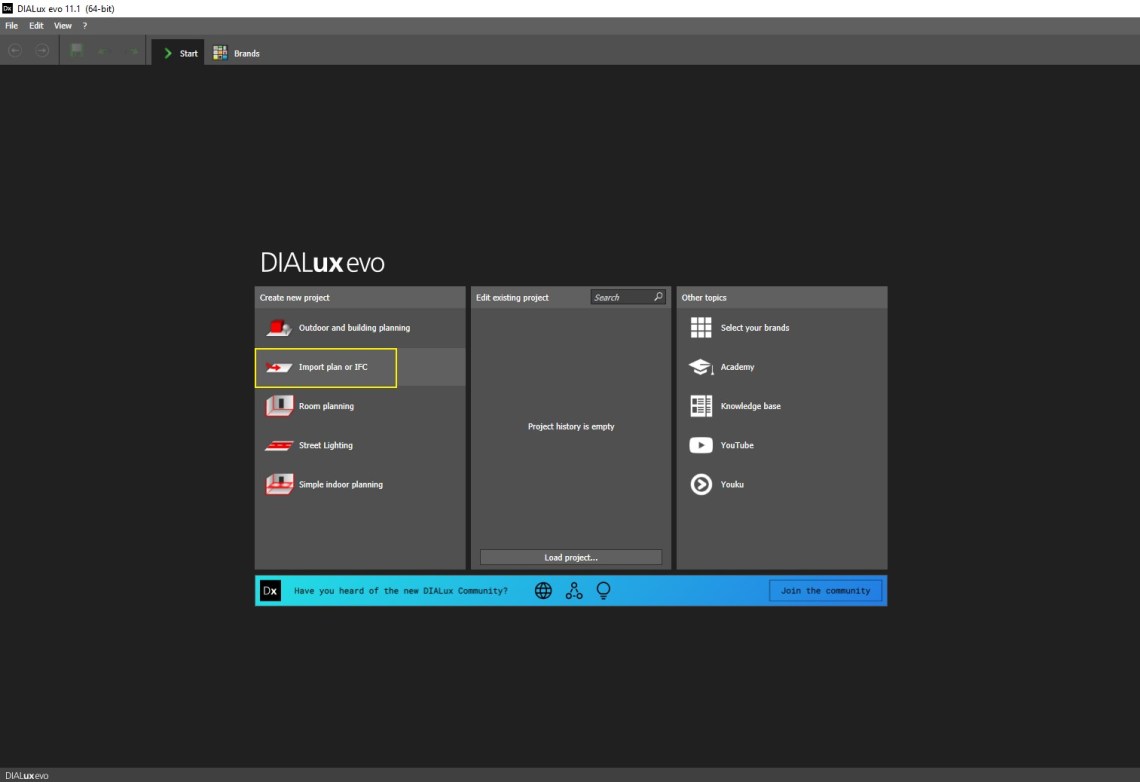

Una vez se abre la aplicación DIALux evo, aparece un cuadro de diálogo Crear un nuevo proyecto, en el existe la opción Importar un plano o IFC.

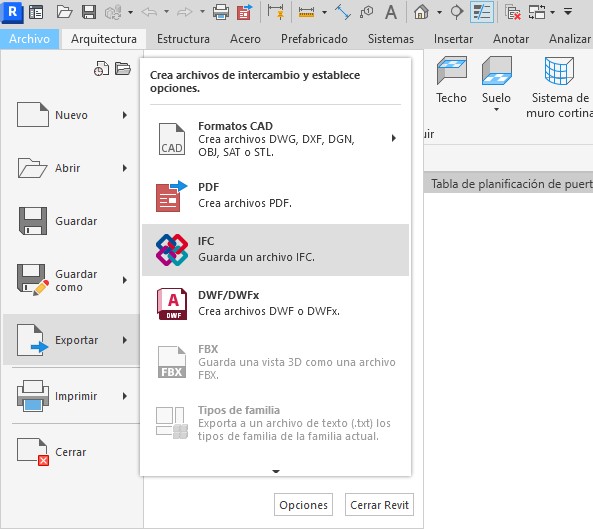

El archivo Revit que permite importar es un archivo IFC. Para obtener este archivo, se ha de utilizar la opción Exportar – Guarda un archivo IFC.
Aparece el siguiente cuadro de diálogo Exportar IFC, donde se ha de dar una ruta de ubicación del archivo.
Una vez se ha importado el archivo IFC a DIALux evo, aparece el siguiente mensaje. Se ha de tener en cuenta, ya que nos dice que la versión de programa que se utiliza es todavía a nivel beta. De forma que parte de la geometría puede desaparecer y la representación puede ser diferente de como estaba en Revit. Igualmente, nos indica que sigamos trabajando.

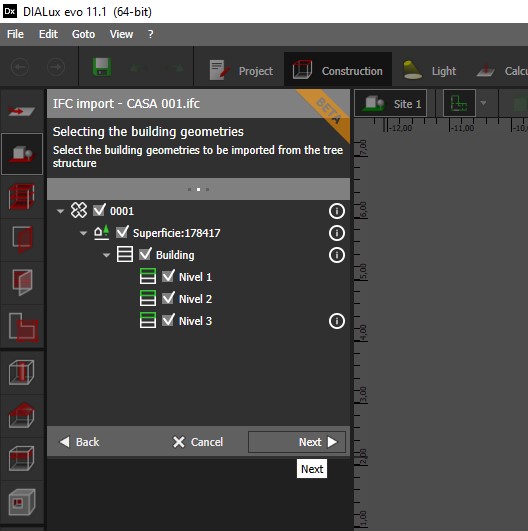

Seleccionamos Siguiente, de forma que aparece el siguiente cuadro:
Si seleccionamos Siguiente, aparece el siguiente cuadro:
Y si Finalizamos, aparece el modelo revit importado en el programa DIALux evo, Vista en planta:
Una una vista en 3D:

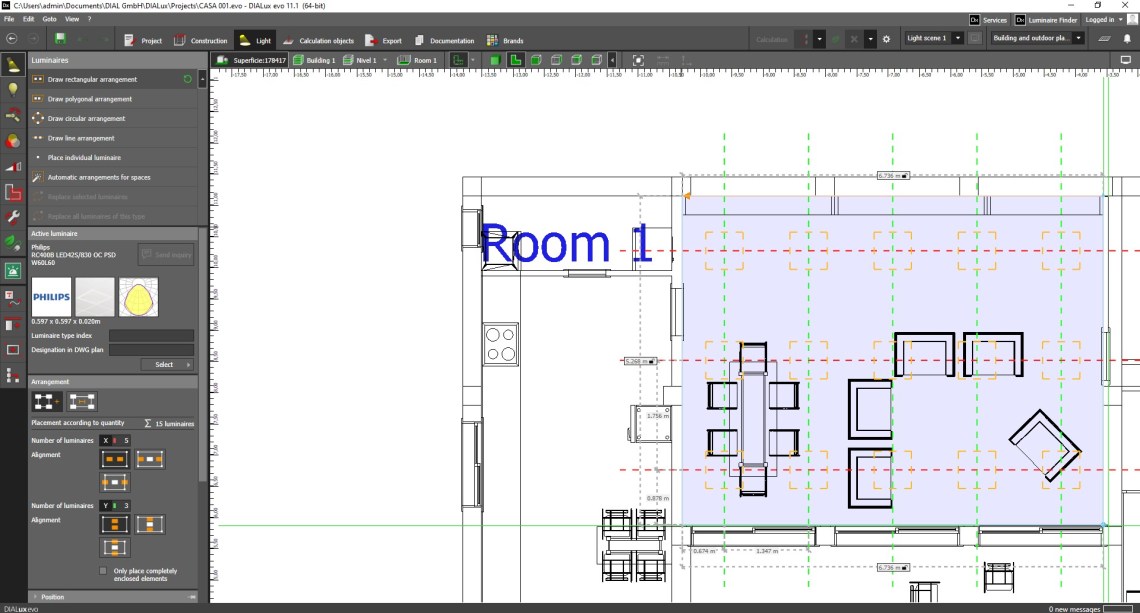

Si se seleccionar la herramienta de la barra horizontal superior Light, se puede emplazar luminarias seleccionando previamente el tipo y el número de luminarias en las dos dimensiones del espacio, aunque este tema será visto con más detalle.

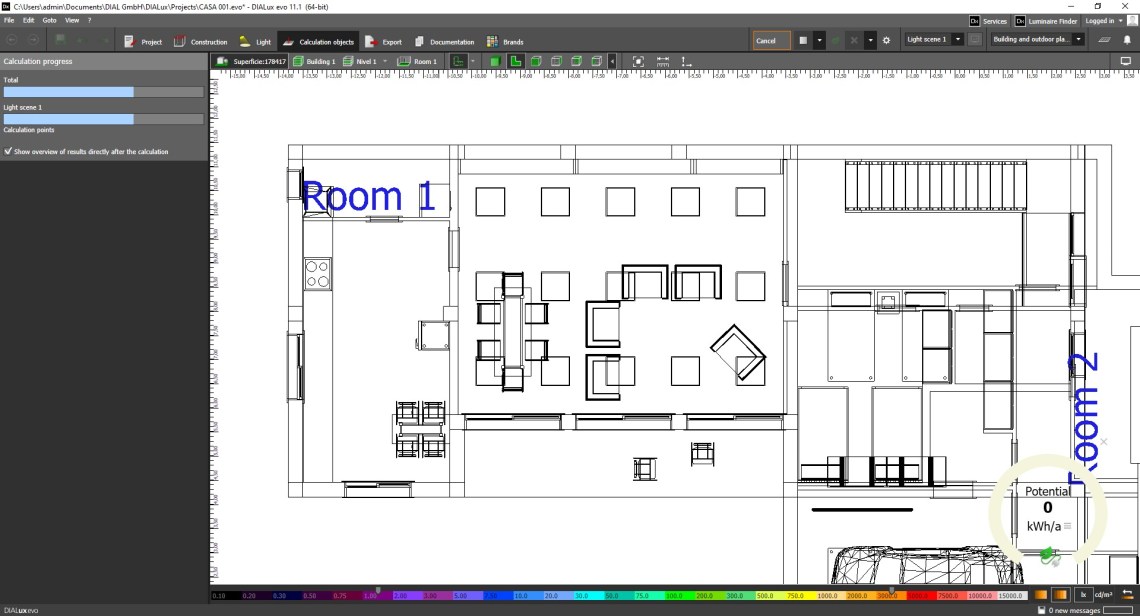

Si utilizamos ahora la herramienta Calculo que se encuentra en la barra horizontal superior parte derecha, realiza el cálculo de la iluminación del espacio para las luminarias instaladas.
Y en una vista 3D:
Y una vista 3D interior:
