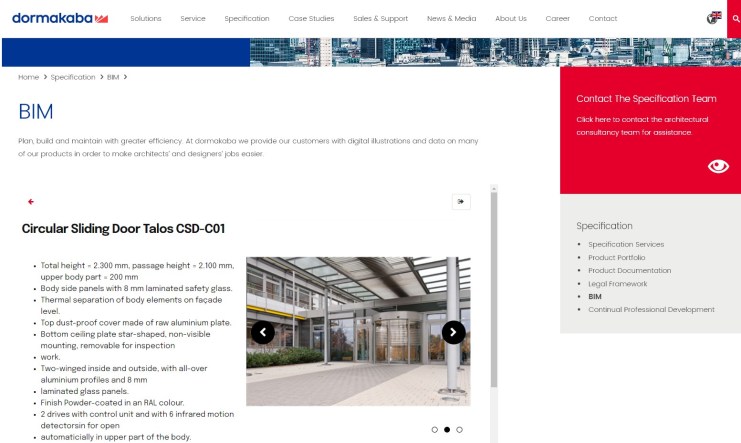

Esta empresa tiene una puerta circular de acceso al edificio con puertas correderas interiores, Circular Sliding Door Talos CSD-C01 en formato .rvt, y en la página web de la empresa te puedes descargar el archivo revit de la puerta, así como todas las especi fijaciones técnicas de la puerta, certificados que posee la puerta y prestaciones respecto sostenibilidad de la puerta.

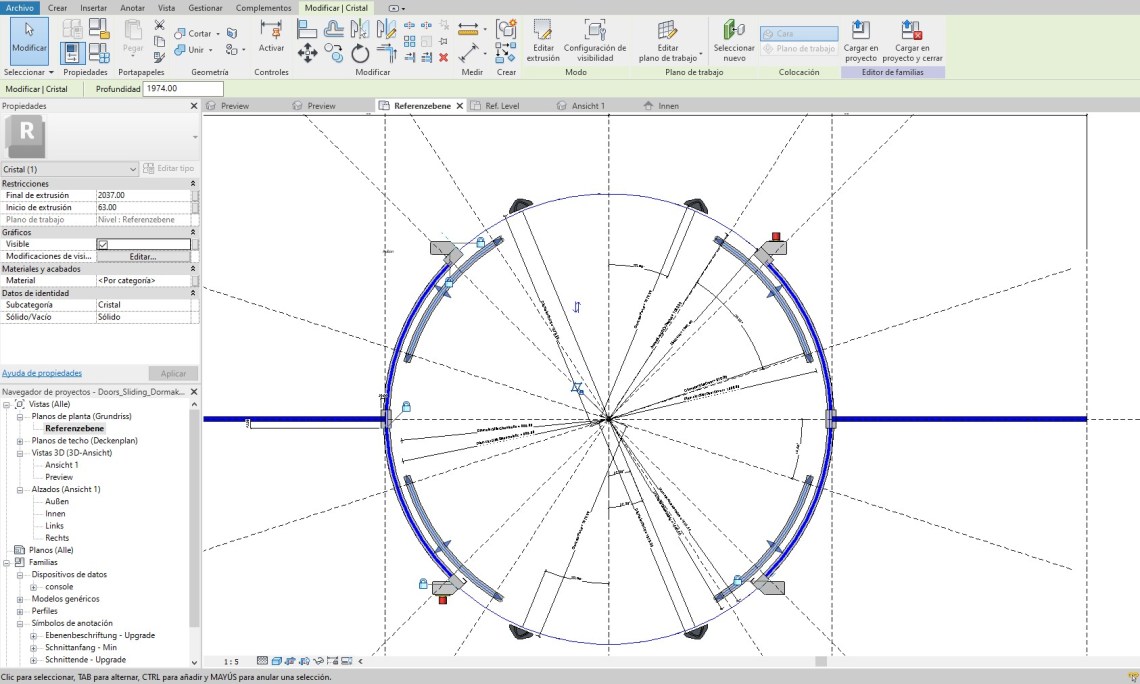

Archivo revit fabricante. Vista 3D
Archivo del fabricante. Vista en planta
- Altura total = 2.300 mm, altura de paso = 2.100 mm, parte superior del cuerpo = 200 mm
Paneles laterales de carrocería con vidrio laminado de seguridad de 8 mm. - Separación térmica de elementos del cuerpo a nivel de fachada.
- Cubierta superior a prueba de polvo hecha de placa de aluminio en bruto.
- Placa de techo inferior en forma de estrella, montaje no visible, extraíble para inspección
trabajar. - De dos hojas por dentro y por fuera, con perfiles de aluminio por toda la superficie y 8 mm
paneles de vidrio laminado. - Acabado Revestimiento de polvo en color RAL.
- 2 accionamientos con unidad de control y con 6 detectores de movimiento por infrarrojos para apertura automáticamente en la parte superior del cuerpo.
- 2 paneles de operación central a instalar por el cliente con las siguientes funciones:
VERANO AUTOMÁTICO – funcionamiento automático, las hojas de las puertas no están bloqueadas =>funcionamiento diurno, INVIERNO AUTOMÁTICO – funcionamiento automático con apertura reducida ángulo, las hojas de la puerta no están bloqueadas => funcionamiento diurno, ABIERTO – las hojas de la puerta se abren y permanecer abierto, UN SENTIDO – solo paso en un sentido => funcionamiento diurno, NOCHE – las hojas exteriores de la puerta están bloqueadas y solo se pueden abrir mediante un comando como designado por el cliente, OPERACIÓN MANUAL – las hojas de la puerta están desbloqueadas y
se puede mover manualmente. Protección del movimiento de cierre mediante cortina de luz en el radio exterior (PH máx. 3.000). - Sistema de cierre exterior mediante Veri-S (no para equipos redundantes, en este caso
mantenido cerrado a través de la potencia del motor). - En caso de corte de energía, las hojas exteriores de las puertas funcionan con baterías durante 30 minutos.
