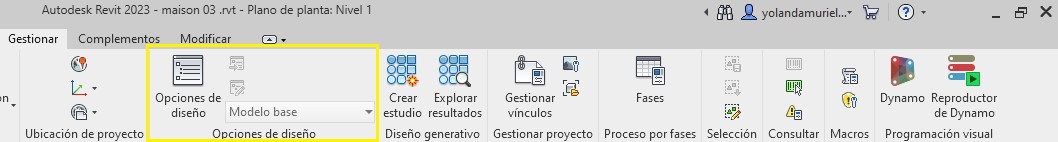

Una vez se ha diseñado el proyecto, se puede utilizar Opciones de diseño para obtener diseños alternativos del proyecto dentro del mismo archivo de Revit.
Con Opciones de diseño se puede realizar estudio de cambios de diseño de diferentes partes del modelo, estudios de diseños diferentes de habitaciones o mobiliario, propuestas diferentes de diseños sostenibles, estudio de diversos tipos de ventanas…
En cualquier etapa del proceso de diseño del proyecto se puede realizar las Opciones de diseño. Las pautas generales para su uso es el siguiente:
- Primero, establecer el área del proyecto o modelo donde se va a realizar el estudio de Opciones de diseño.
- Segundo, crear el modelo base. No se ha de incluir en este modelo los elementos correspondientes al área de estudio, ya que éstos serán introducidos por medio de Opciones de diseño. En caso de que haya elementos en el modelo base que se quieren estudiar por medio de Opciones de diseño, se ha de mover estos elementos a dicha opción.
- El siguiente paso es crear las opciones de diseño para cada área del modelo que se quiera estudiar así.
- Una vez creada la Opción de diseño, se puede editar la Opción primaria. Al crear el usuario un conjunto de Opciones de diseño, Revit establece una Opción primaria para la totalidad de opciones. Esta Opción primaria es el diseño preferido o el que tiene más posibilidades de ser la opción de diseño final. Esta Opción primaria es la opción que aparece por defecto en todas las vistas del proyecto. Las demás opciones de diseño aparecen únicamente cuando el usuario lo indica.
- Para la Opción de diseño, se pueden crear Opciones secundarias. Estas Opciones secundarias son a su vez, variaciones de diseño pequeñas respecto las Opciones de diseño.
- Creación de vistas para las Opciones de diseño. Las Vistas de proyecto muestran el Modelo base únicamente. Para ver las Opciones de diseño se ha de crear Vistas dedicadas, las cuales pueden estar en Vistas de plano para poder enseñar las diferentes opciones de diseño al cliente.
- Una vez que el cliente ha decidido la Opción de diseño, ésta se ha de incorporar al Modelo base. En este proceso se elimina el conjunto de Opciones de diseño no válidas, las cuales ya no estarán disponibles y la Opción de diseño seleccionada formará parte del modelo de construcción.
