En el artículo REVIT ARCHITECTURE (915) – DIALux evo (12) Construcción una habitación (1)se ha explicado la creación de habitaciones o espacios a partir de muros perimetrales, pero sin tener suelos o techos.

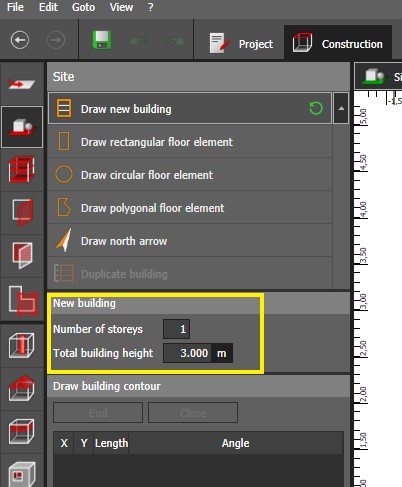

En el Modo Construcción y en Site/Lugar, se ha de seleccionar la herramienta Dibujar un nuevo edificio/Draw new building.
Al seleccionar la herramienta, se puede determinar el número de plantas del edificio así como la altura entre plantas. En el ejemplo, se va a determinar la creación de una única planta y una altura de 3 metros.

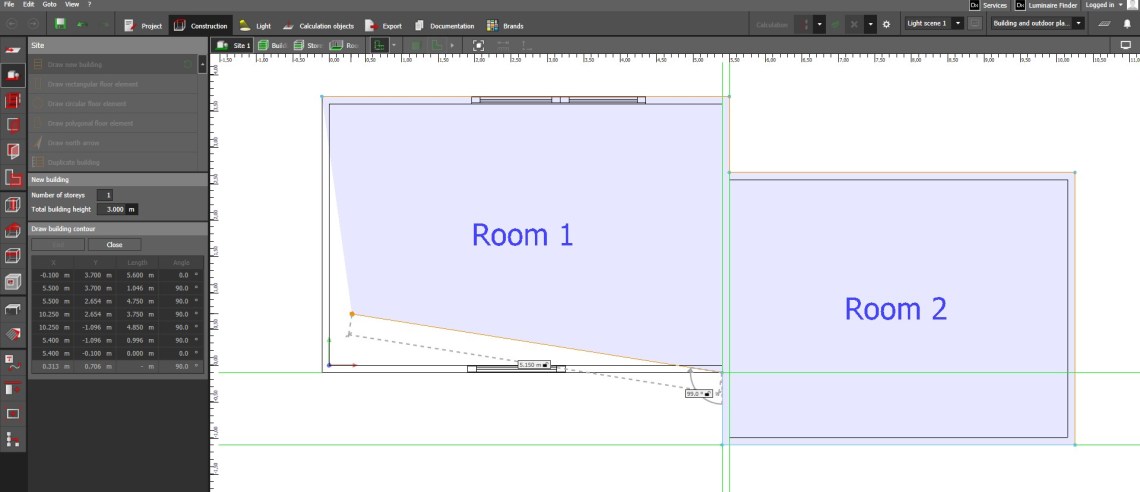

Se ha de realizar el perímetro del edificio.
Para cerrar el polígono que es el perímetro del edificio, así como cualquier polígono en este programa, se puede seleccionar la opció existente con el botón derecho del ratón, para el último tramo de polígono: Cierra polígono.
Una vez realizado el perímetro del edificio, con la herramienta Storey and building construction, y Draw a new indoor contour, se ha de realizar el perímetro de los diferentes espacios del edificio.
Las habitaciones realizadas después de construir el edificio. Para realizar el perímetro de estas habitaciones, después de realizar el edificio, se puede primero importar un formato Revit o Cad la planta del edificio con las habitaciones.
