Continuando con la presentación de familias, en los siguientes artículos se presentará una serie de familias en relación a la solución de puerta corredera, que pueden ser ejemplo para poder desarrollar otros tipos de puerta corredera.

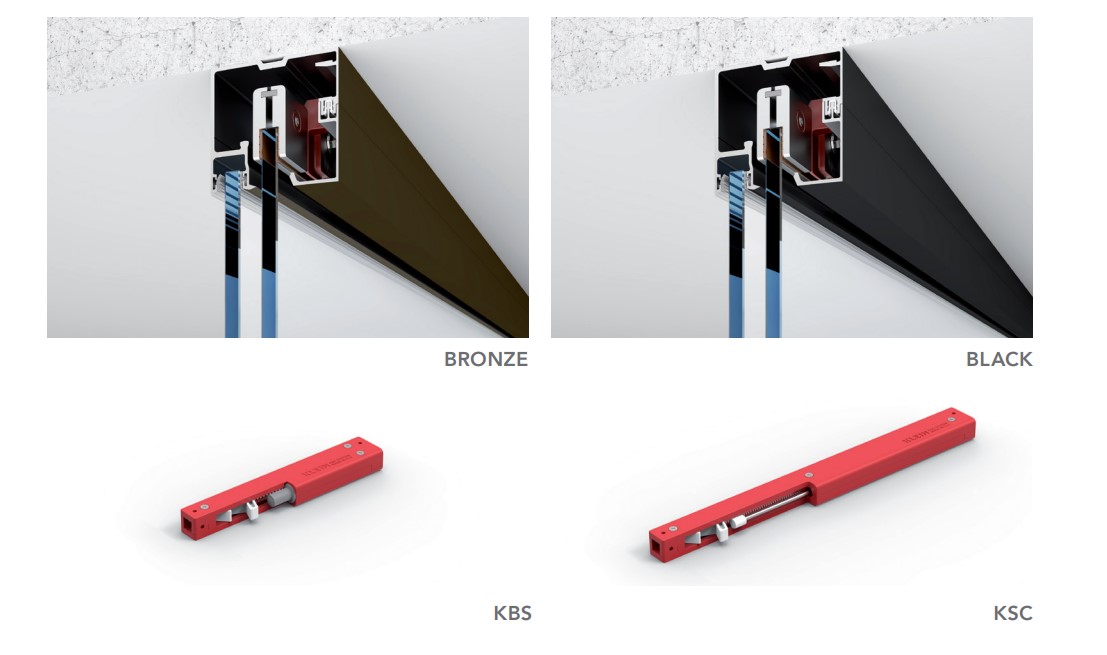

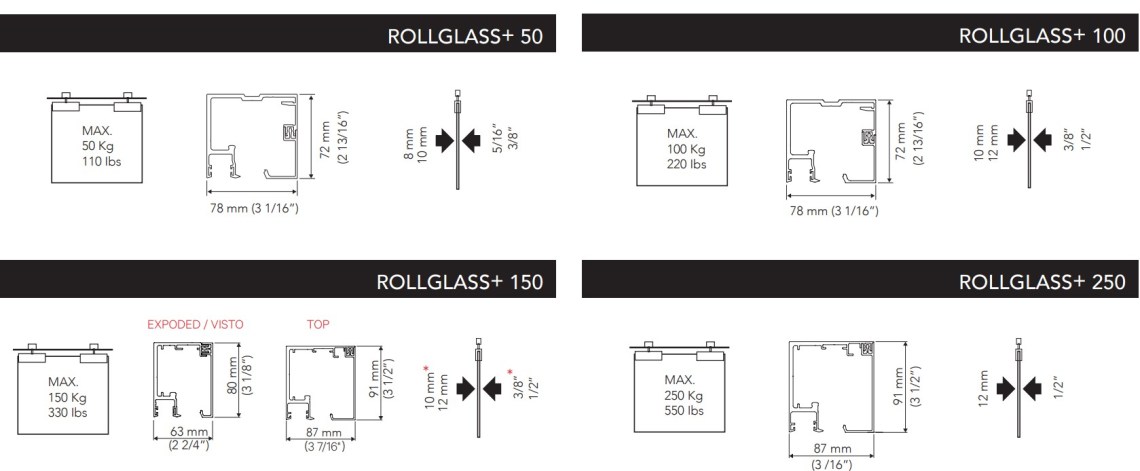

En este primer artículo se analiza en detalle la puerta corredera de vidrio ROLLGLASS+, de Klein. Esta puerta corredera de vidrio tiene una guía superior metálica con las siguientes dimensiones y forma. Se trata de Perfil de aluminio anodizado Silver, Negro y Bronce:
Este sistema permite un parte fija de vidrio y otra parte corredera. La Guía se puede esconder en el falso techo. El Vidrio tiene un grosor de 8, 10 o 12 mm, hasta 250 Kg por hoja corredera.

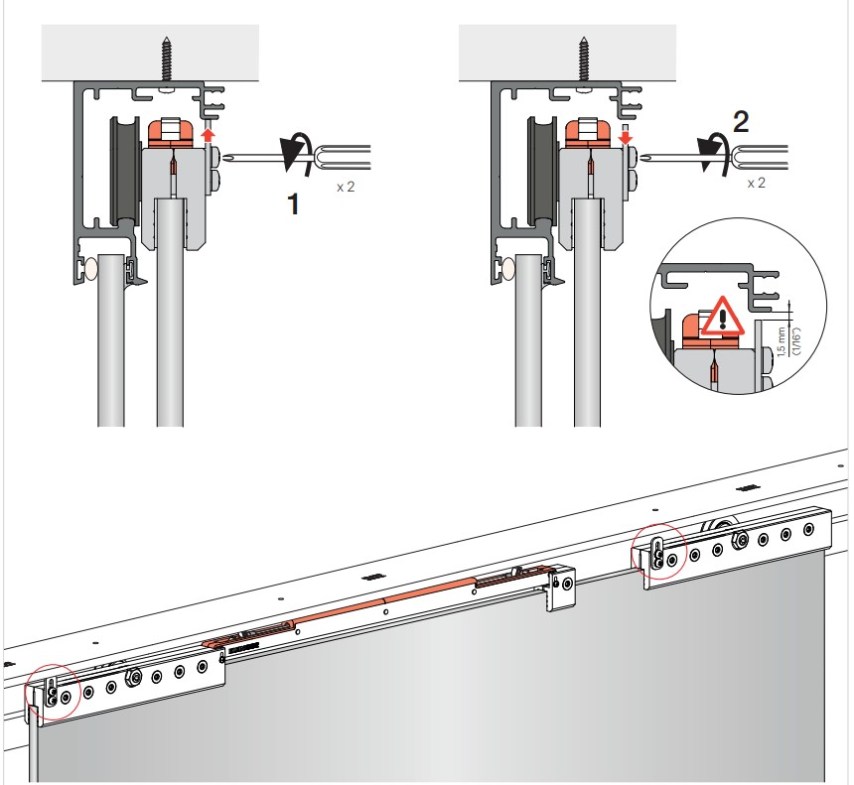

Esta corredera se puede anclar la guía directamente con tornillos al techo estructural mostrándose la guía o bien existe un tipo de guía que tiene unas aletas, estructura pensada para descansar sobre el falso techo (guía oculta).
El archivo extensión .rvt de revit se puede descargar directamente en la página web del fabricante de la puerta.

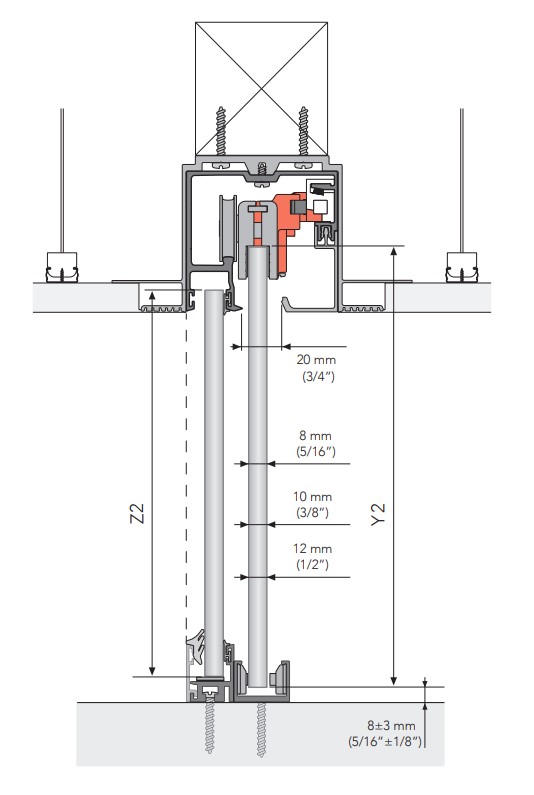

Sección de las puertas correderas:

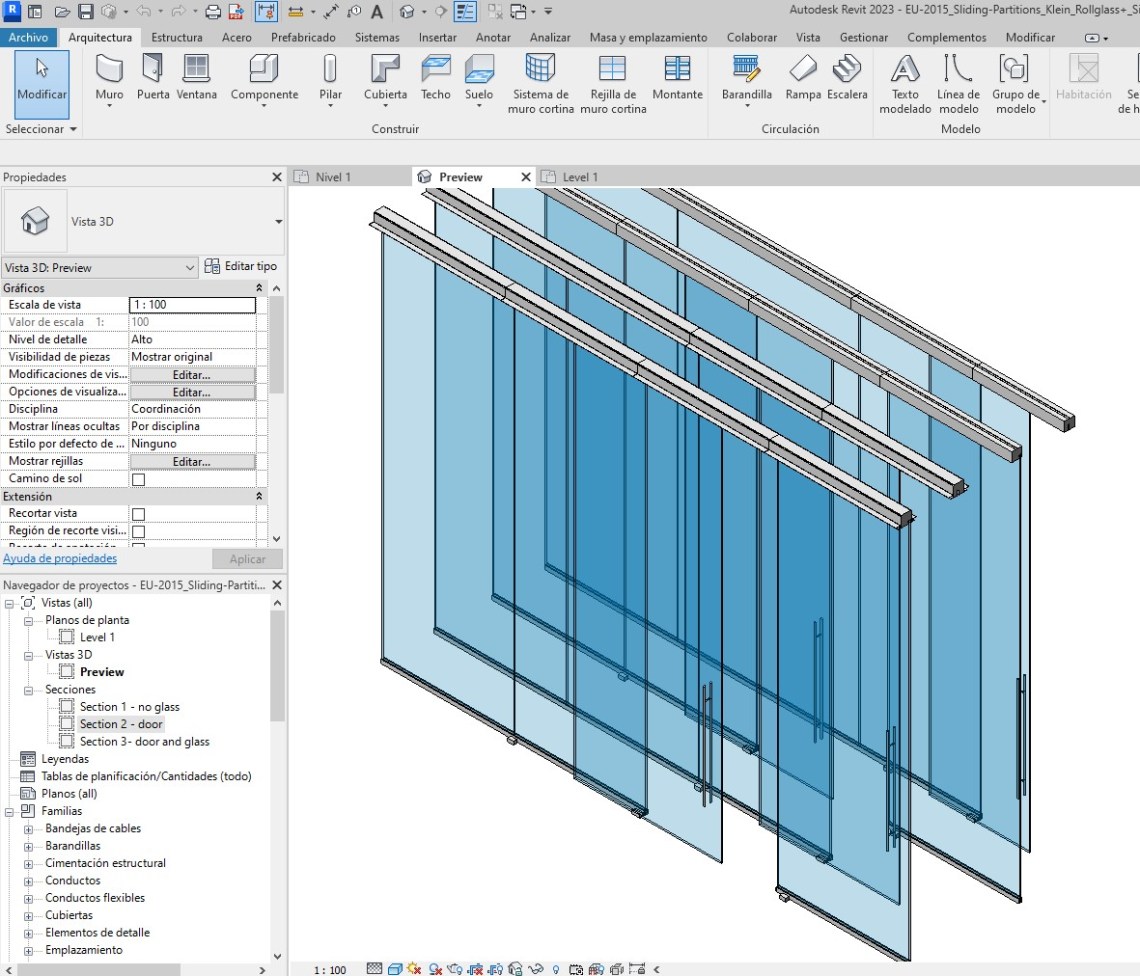

Visión en 3 D de las puertas correderas:
A partir de esta familia propuesta por el fabricante se puede desarrollar una familia con más detalle constructivo. o bien, partiendo de cero, con el catálogo del fabricante, que es muy detallado, se puede desarrollar una familia de puerta corredera. Se pueden modelar todos los elementos que componen la puerta y realizar además Vistas de detalle.
Este es uno de los ejemplos en los que un programa parámetro puede demostrar su valor en estas piezas de montaje, formadas por una serie de piezas predefinidas geométricamente y que se ensamblan en seco en la obra.
© todas las imágenes y archivo .rvt puerta coerredera RollGlass+: Klein
