La puerta es un elemento del modelo que siempre se aloja o hospeda en otro elemento, normalmente un muro. Esta herramienta se encuentra en Arquitectura – Construir – Puerta. Al acceder al modo Boceto de esta herramienta, se puede emplazar la puerta en una Vista de plano, sección, alzado o 3D.
Con el selector de tipo del cuadro de Propiedades de la puerta, se puede seleccionar el tipo de puerta que se desea situar, entre los modelos de familia que hay cargados en el proyecto.
Se pueden cargar en el proyecto más tipos de puertas. Por medio de la opción Insertar – Cargar familia se puede realizar esta operación. Se ha de seleccionar el archivo que se quiere cargar en el proyecto por medio del cuadro de diálogo que aparece.

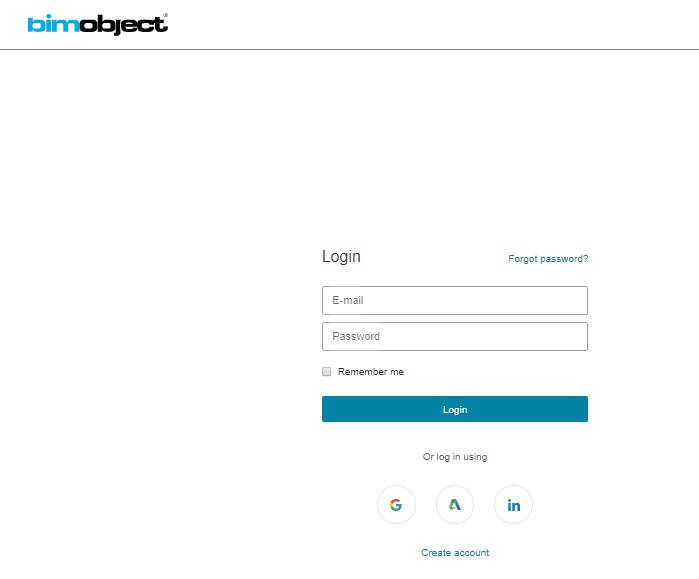

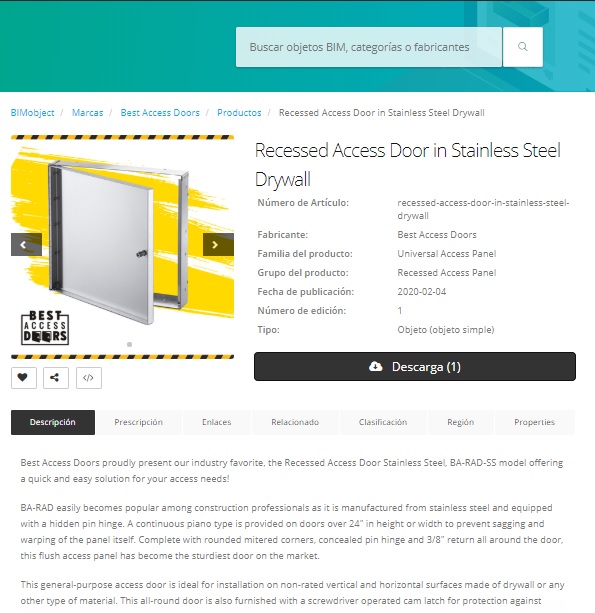

En la siguiente dirección de página web https://www.bimobject.com/ se puede descargar familias de puertas. Para utilizar esta plataforma se ha de registrar gratuitamente con un usuario y contraseña, de forma que una vez realizado el registro y disponiendo de un perfil se puede realizar la descarga del archivo familia de puerta.

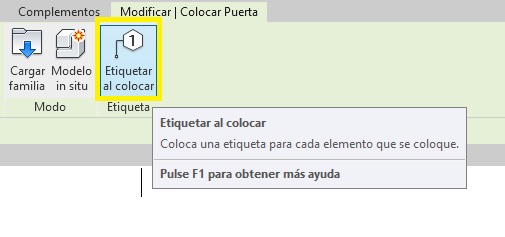

Las puertas como otros elementos del modelo se pueden etiquetar conforme se van situando en el modelo. En el modo Boceto de puerta existe una opción en la barra de opciones propias del modo Boceto Etiquetar al colocar, que si se selecciona a la hora de colocar la puerta, ésta se coloca con la etiqueta.
Respecto estas etiquetas, se pueden realizar las modificaciones siguientes:
- Orientación. Vertical y Horizontal. Se puede elegir una de las dos opciones para modificar la orientación de la etiqueta.

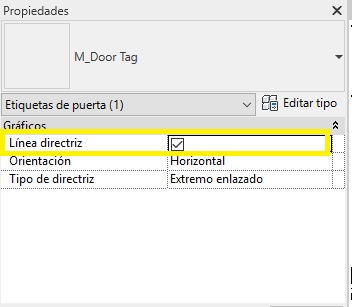

- Si se tiene seleccionada esta opción se muestra una línea que se llama directriz, y que relaciona la puerta con la etiqueta.

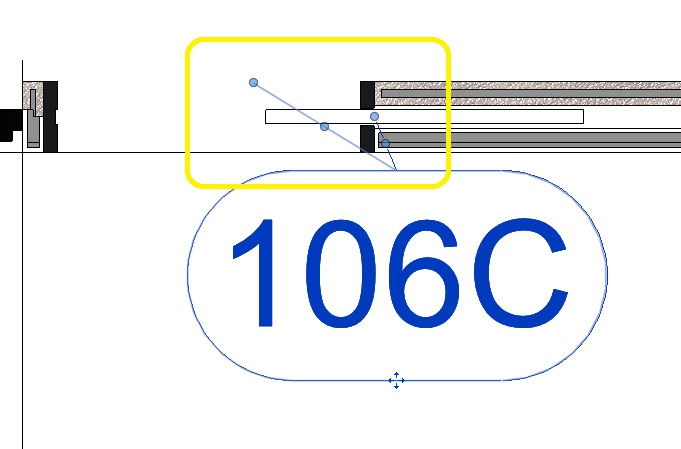

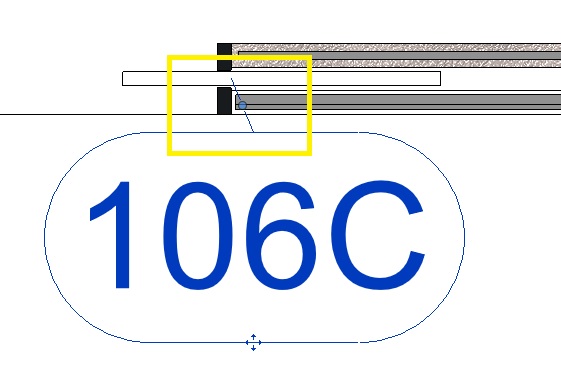

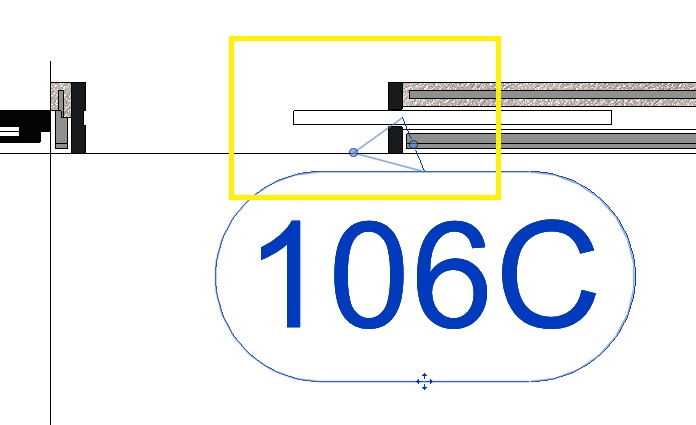

- Extremo enlazado/libre. Si se selecciona extremo libre, aparece dos puntos de pinzamiento en la directriz de la puerta, uno punto en el final de la directriz, de forma que se puede modificar la longitud y posición de la misma. En extremo enlazado solamente aparece un punto de pinzamiento intermedio de la directriz, de forma que el extremo final de la misma aparece ligado permanentemente a la puerta.
En una vista de plano y con la barra espaciadora del teclado se voltea la puerta horizontalmente hacia la izquierda o la derecha, de forma que se puede modificar el sentido de abertura de la puerta (mano izquierda o mano derecha). Además cuando se selecciona la puerta aparecen unas flechas horizontales y realizando clic en ellas se consigue el mismo resultado.
También existen otras flechas que pueden mover la puerta hacia interior o exterior y que son flechas verticales.

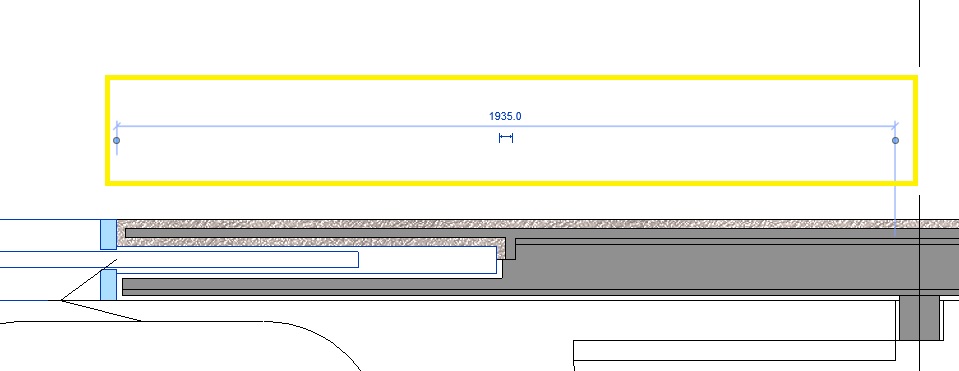

La configuración de las cotas temporales se encuentra en Configuración de cotas temporales y por defecto el programa da la distancia entre el eje de la puerta y los ejes de los muros perpendiculares a la misma más cercanos.
