REVIT ARCHITECTURE (525) – Cumbreras de cubiertas alineadas

Las cumbreras de cubiertas que se encuentran a diferente altura, se pueden alinear de forma que la altura de las mismas sea igual. Esta operación se realiza con la herramienta Alinear.

Para proceder a alinear las cubiertas, primero se ha de realizar un Plano de referencia en la vista de plano no perpendicular a las cumbreras. Por ejemplo, se creará en el siguiente ejemplo, un plano de referencia horizontal a la altura final de la cumbrera que se quiere mover, en este caso para que esté igual que la otra cubierta.



01



02



Se ha de seleccionar como Plano de trabajo este Plano de referencia que se ha creado. Para ello se puede acceder al cuadro de diálogo Plano de trabajo por medio de la opción Arquitectura – Plano de trabajo – Definir.



03



04



Aparece otro cuadro de diálogo donde aparecen las posibles vistas donde se ve las posibles vistas donde es visible este plano de referencia.



05

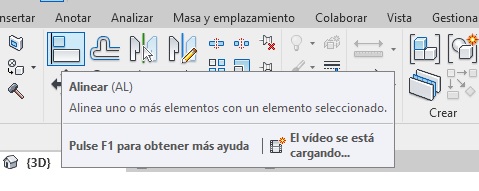

Es el momento de utilizar la herramienta Alinear.



07

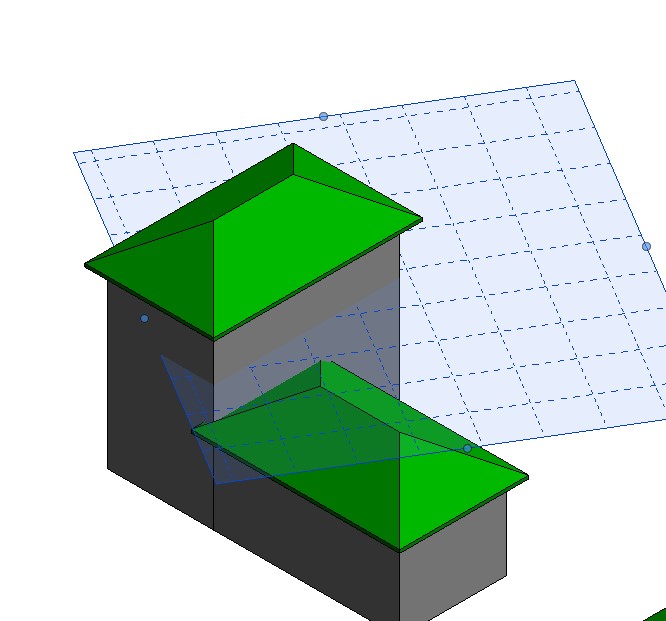

1960

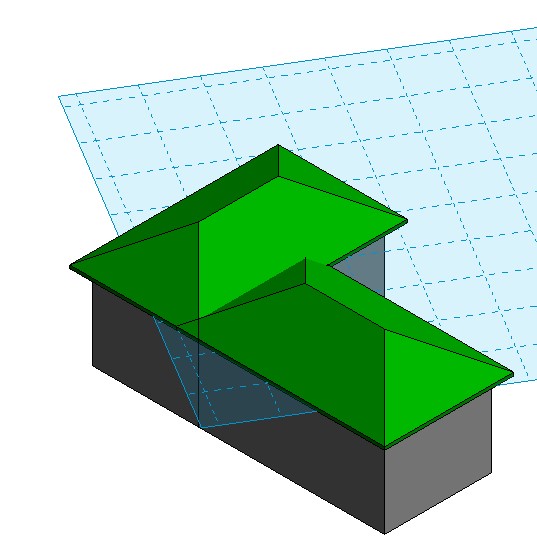

1961

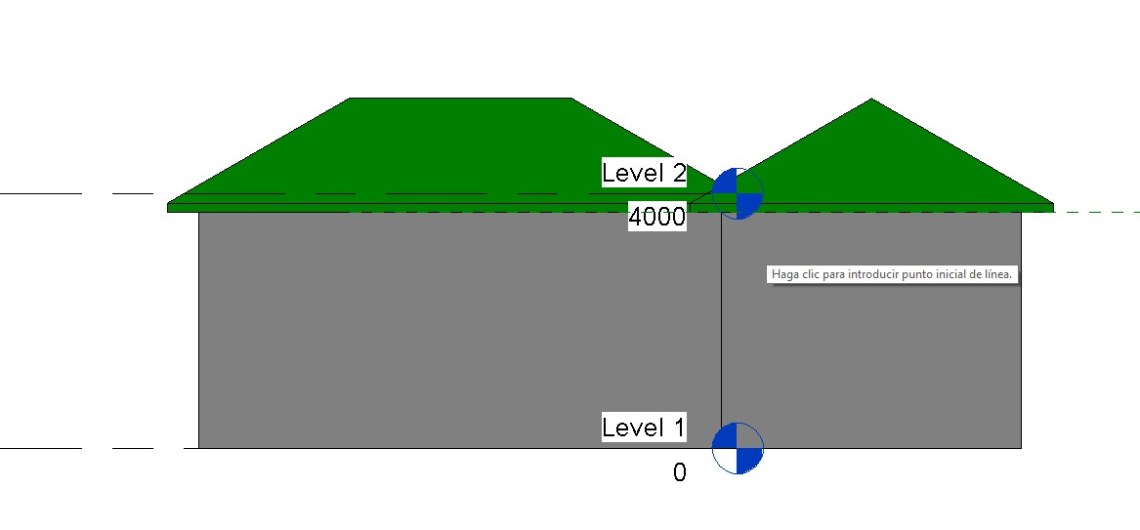

1962





Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
