REVIT ARCHITECTURE (706) – Habitaciones y áreas (30) Exportar habitaciones y áreas como polilíneas

Al exportar archivos de Revit a Autocad se puede exportar las Habitaciones y Áreas como  Polilíneas cerradas. Estas Polilíneas son contornos cerrados de la Habitación y se exportan todas en una sola capa que por defecto está desactivada.

Para realizar la exportación de Habitaciones y Áreas como Polilíneas, se ha de utilizar la herramienta R – Archivo – Exportar – Formatos CAD – Archivos DWG o Archivos DXF.

4855

Se accede al cuadro de diálogo Exportación DWG , i en Modificar configuración de exportanción, que es el enlace por medio de los puntos suspensivos dentro de un botón, se accede a otro cuadro de diálogo.

4856

En el siguiente Cuadro de diálogo Seleccionar Configuración de exportación, y en la pestaña General, se ha de seleccionar la opción Exportar habitaciones, espacios y áreas como polilíneas. y Aceptar.

4857

El siguiente paso es seleccionar Siguiente. En el siguiente cuadro de diálogo Exportar formatos CAD, se ha de indicar el nombre del archivo a exportar y la ubicación del mismo.

Estas polilíneas tienen los datos XDATA para contorno de habitación: Nombre, Número, Ocupación, Ocupante, Departamento y Comentarios. Las polílineas tienen los datos XDATA para los contornos de área: Nombre y Comentarios.

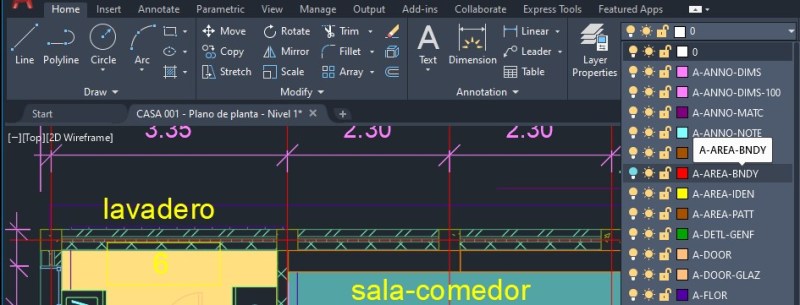

En el siguiente ejemplo se ha exportado un archivo de Revit a Autocad, y la capa por defecto que el archivo  de Autocad tiene desactivada en la de Area, concretamente AREA – BNDY. Si activamos esta capa podemos ver las polilíneas asociadas a dicha capa.

4858

Se ha realizado la activación de la capa AREA – BNDY. Se ha seleccionado por ejemplo, la polilínea que corresponde a la Habitación Sala comedor, de forma que nos informa del área del espacio al seleccionar la misma en el cuadro de Propiedades.

4859
