Con la herramienta Cortar geometría se puede Cortar un elemento estructural con un plano. Se puede realizar el corte de un pilar a una altura definida o bien se puede cortar una viga cuando se encuentra con un muro.
Para realizar el corte de una viga cuando se encuentra con un muro, primeramente hay que crear un Plano de referencia en el plano del muro que supone el plano de corte del muro. Seguidamente hay que seleccionar la herramienta que se encuentra en la ficha de la barra de herramientas horizontal superior Modificar – grupo Geometría – Cortar – Cortar geometría.
Se ha de seleccionar primeramente el elemento que se quiere cortar y seguidamente el Plano de referencia.
En el caso de que se realice un desplazamiento del elemento donde se ha realizado el corte, como puede ser el muro o la viga, el corte realizado no desaparece. Solamente en el caso de que se eliminara la unión de los dos elementos que se han unido por medio del corte, es el único caso donde el corte desaparecería.

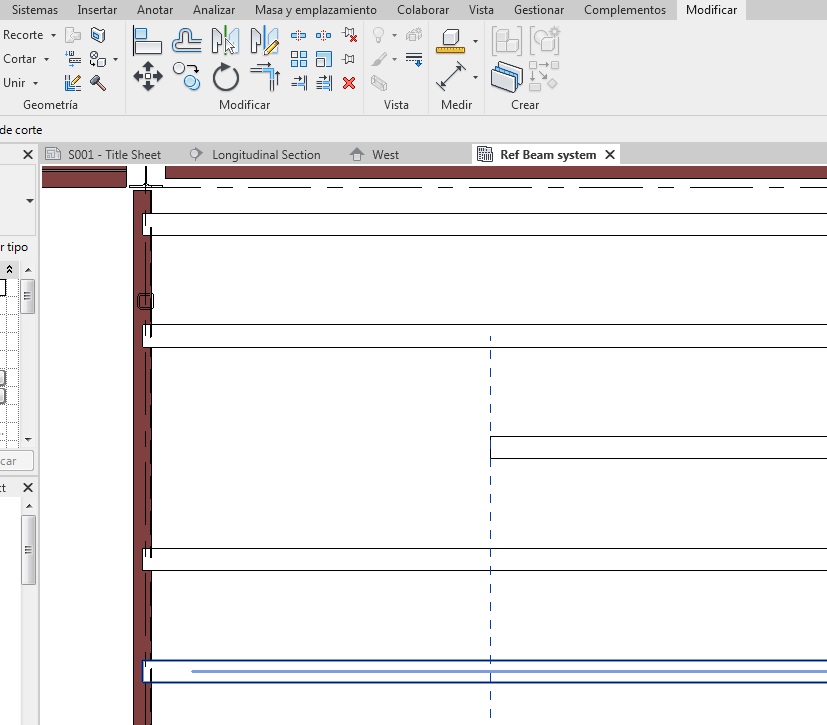

Primero hay que seleccionar el elemento que se ha de cortar.
Seguidamente hay que seleccionar el Plano de referencia creado.
El resultado es el siguiente:
En la barra de opciones propia de la herramienta, horizontal superior, se encuentra la opción Corte múltiple de forma que seleccionando esta opción se puede realizar el corte de varios elementos con el mismo plano de referencia definido.
Además en esta barra horizontal superior existe otra opción que es Dividir cara de elemento de corte, que como su nombre indica Divide la cara del elemento en varias áreas. Para tener más información sobre esta opción se puede ver el vídeo
http://help.autodesk.com/view/RVT/2018/ESP/?guid=GUID-567D0E2A-E406-4B47-86FD-3C7170F0B83B
