REVIT ARCHITECTURE (488) –Flujo de trabajo por medio de fases de proyecto

Primeramente para poder trabajar con Fases, hay que definir las mismas. Esta creación se puede realizar por medio de la duplicación de una vista de plano. A cada vista duplicada se le puede nombrar con la fase que se quiere crear, de forma que a esa vista se le asigne la fase correspondiente: Fase 1, Fase 2, Fase 3, etc.

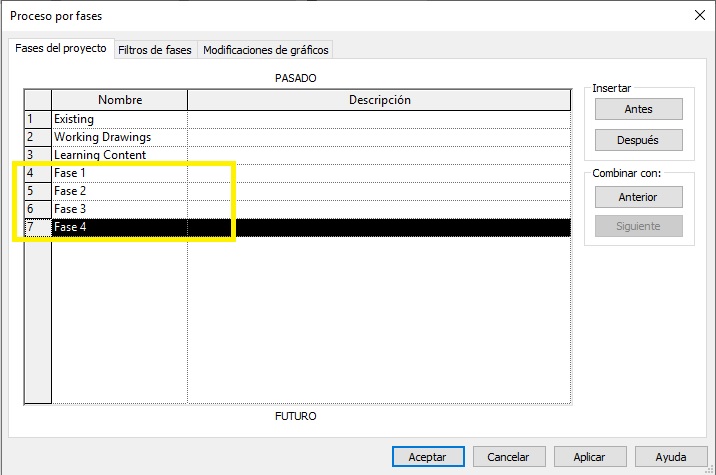

Fases de proyecto creadas en el cuadro de diálogo Procesos por fases



Lo ideal es que el Navegador de proyecto sea ya estructurado de forma que las fases y las vistas de las fases aparezcan ya ordenados por orden temporal de fase. Por ello es importante nombrar las fases y las vistas de forma que al nombrarlas ya aparezcan ordenadas temporalmente en el Navegador de proyectos: por medio, por ejemplo, de una realización de nombres alfanumérica.








Una vez creadas las diferentes copias de vistas que corresponden a diferentes fases del proyecto, se ha de asignar a cada vista la fase de proyecto que le corresponde. Y por medio de Filtro de fases se verá en cada momento los elementos que se van asignando a cada fase.

asignación de la fase 1 al nivel 1 fase 1



asignación de la fase 3 al nivel 1 fase 3

ç



Para cada uno de los estados de las fases se puede determinar un color de línea diferenciado y diferente del que el programa asigna por defecto.






Por defecto el programa asigna cada elemento creado en la vista a la fase activa que tiene la vista. Y por medio del Cuadro de propiedades se puede modificar la fase a la que pertenece el elemento. Por medio del parámetro Fase y con el desplegable de fases, seleccionar la nueva fase a la que se quiere que pertenezca el elemento.

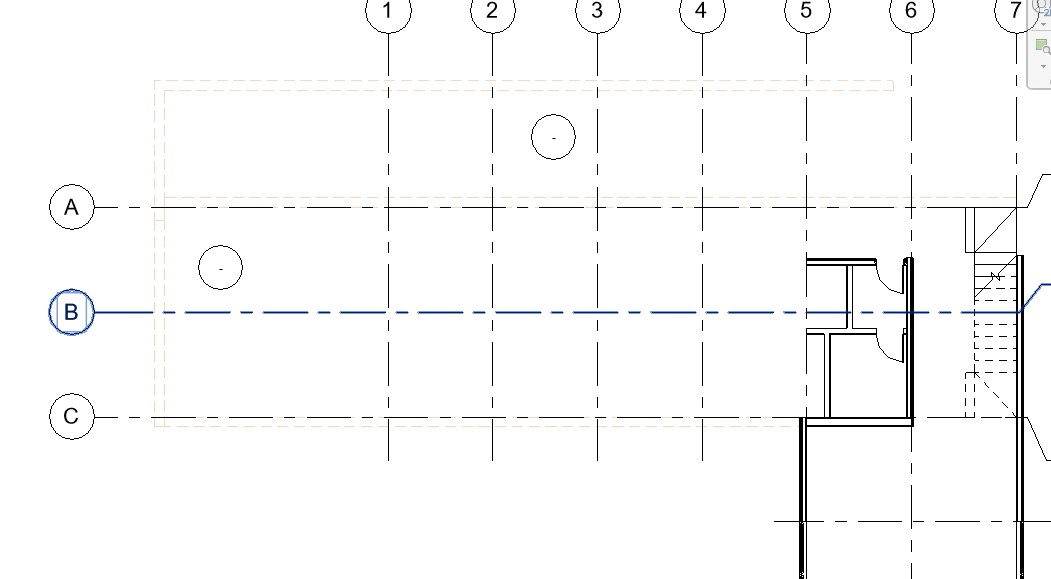

Planta con las fases de proyecto derribo + actual activa

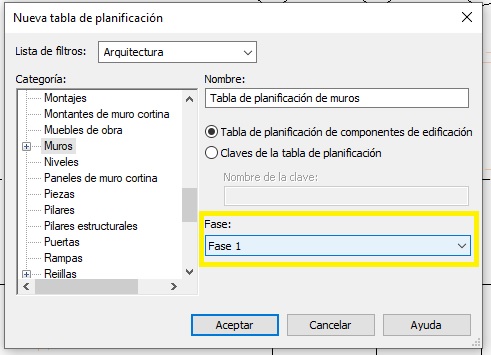

El realizar un proyecto de rehabilitación por fases, permite después, realizar una tabla de planificación donde aparezcan los elementos asignados a cada fase de forma diferenciada. Por ejemplo, se puede realizar una tabla donde aparezcan los muros que pertenecen a la fase 1, que pueden ser de derribo, lo que son de la fase 2 que puede ser de obra nueva.






Y por medio del trabajo por fases, se pueden obtener planos de cada fase.
