REVIT ARCHITECTURE (489) – Derribar elementos

Con la herramienta Derribar se pueden convertir elementos del modelo de Revit en elementos derribados.






Cuando se derriba un elemento del modelo, ésta propiedad se aplica a todas las vistas de la misma fase que tiene el elemento derribado.



muro de color azul derribado



Con el filtro los elementos derribados se van a ver en función de cómo se haya asignado en el filtro  de fases para ver estos elementos y que en cada filtro es diferente.

Para derribar elementos hay primero, que ir a la vista en la que se encuentra el elemento. La herramienta se encuentra en Modificar – Geometría – Derribar. Al activar esta herramienta el cursor del ratón toma la forma de martillo.

Al pasar este cursor sobre los elementos del modelo éstos se resaltan y esto significa que se podría aplicar la herramienta de derribar sobre este elemento.

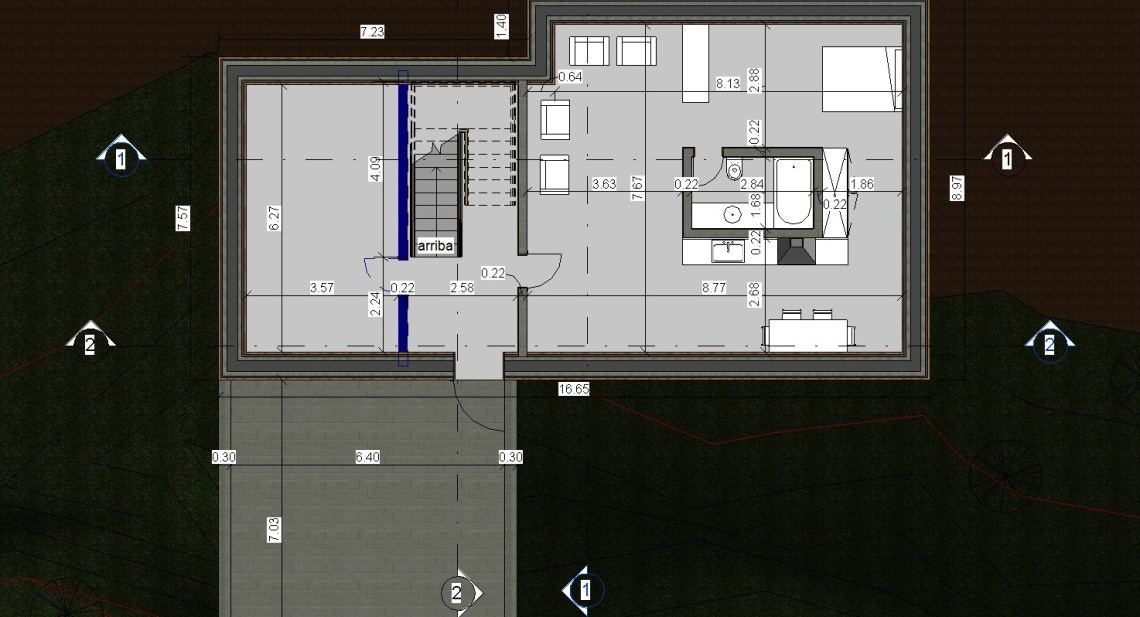

muro seleccionado (color azul) que con el martillo se podría derribar

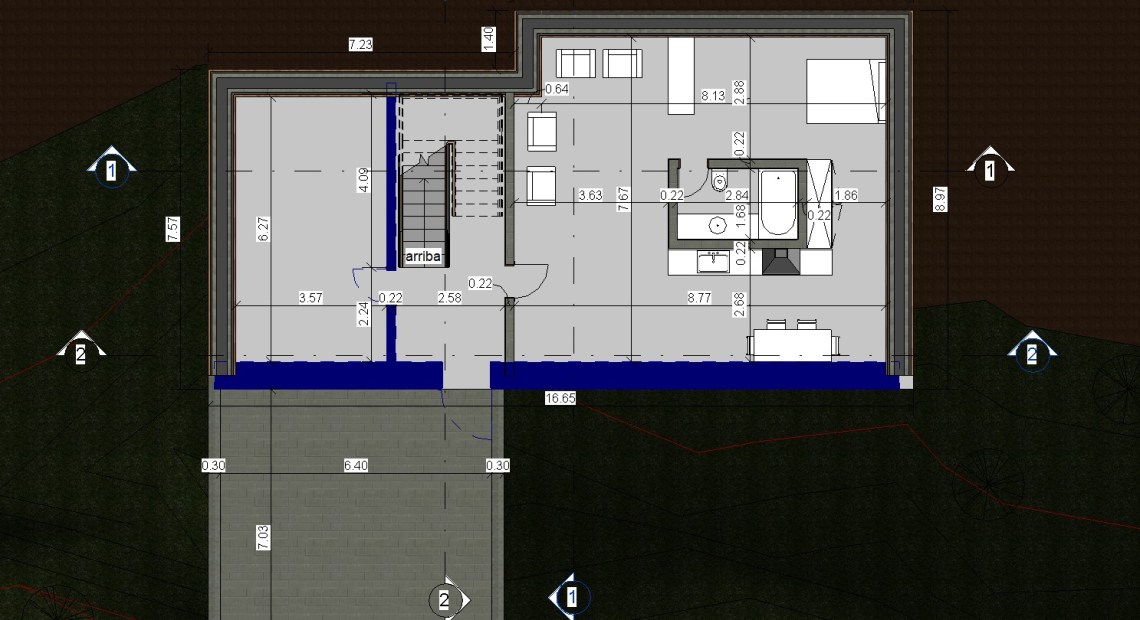

Muro derribado que se ve ahora de color azul para el filtro de fases: mostrar derribados + nuevos
