REVIT ARCHITECTURE (568) – Encuentro de muro compuesto y pilar

Cuando un muro compuesto (formado por varias capas de material) se encuentra con un pilar, este encuentro se puede resolver uniendo el muro y el pilar o bien, al contrario.

En el caso de que se realice la unión del muro compuesto y del pilar, el resultado es que las capas que forman el muro son el material del pilar.

En el siguiente ejemplo podemos ver un muro compuesto y un pilar, y se necesita que el muro continue más allá del pilar.



2058
Muro compuesto y pilar sin unir

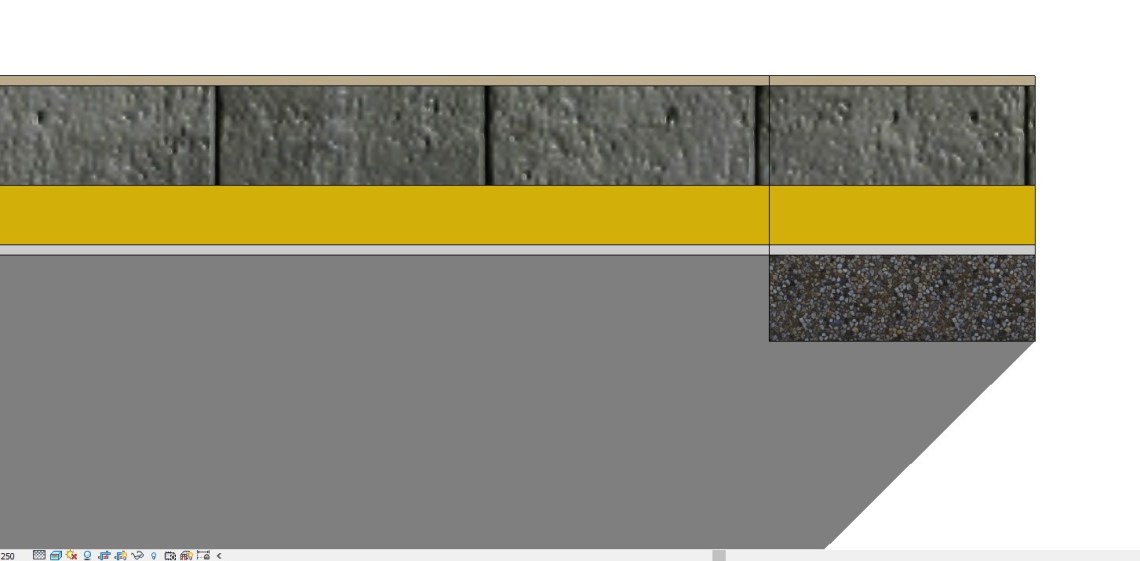

Se extiende el muro de forma que atraviese el pilar, como se puede ver en la siguiente imagen, donde los dos elementos, muro compuesto y pilar no están unidos.



2060
Muro compuesto y pilar sin unir



Con la opción Unir geometría, que se encuentra en Modificar – Geometría, una vez se ha seleccionado uno de los elementos que se quiere unir, se va a proceder a realizar la unión del muro compuesto y del pilar. Se han de seleccionar los dos elementos del modelo que se quieren unir.



2059



El resultado es el siguiente:

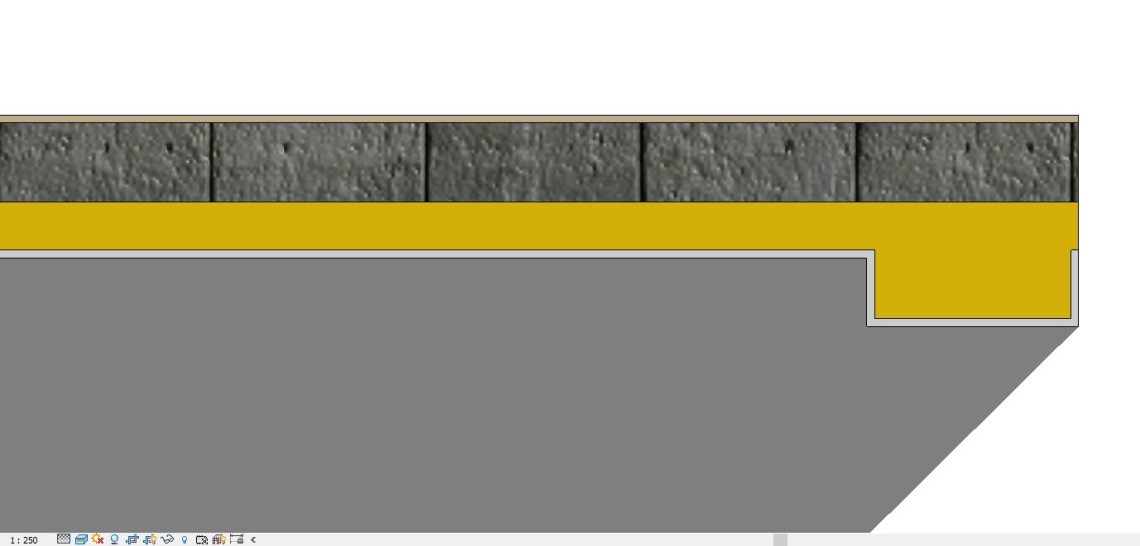

2061
Muro compuesto y pilar unidos



Las capas del muro compuesto envuelven el pilar.

Por medio de las Flechas de control que aparecen cuando se selecciona el muro se puede realizar la inversión de las capas, de forma que en el ejemplo, el material que ahora envuelve el pilar es la capa que antes de la inversión era la más externa al pilar.

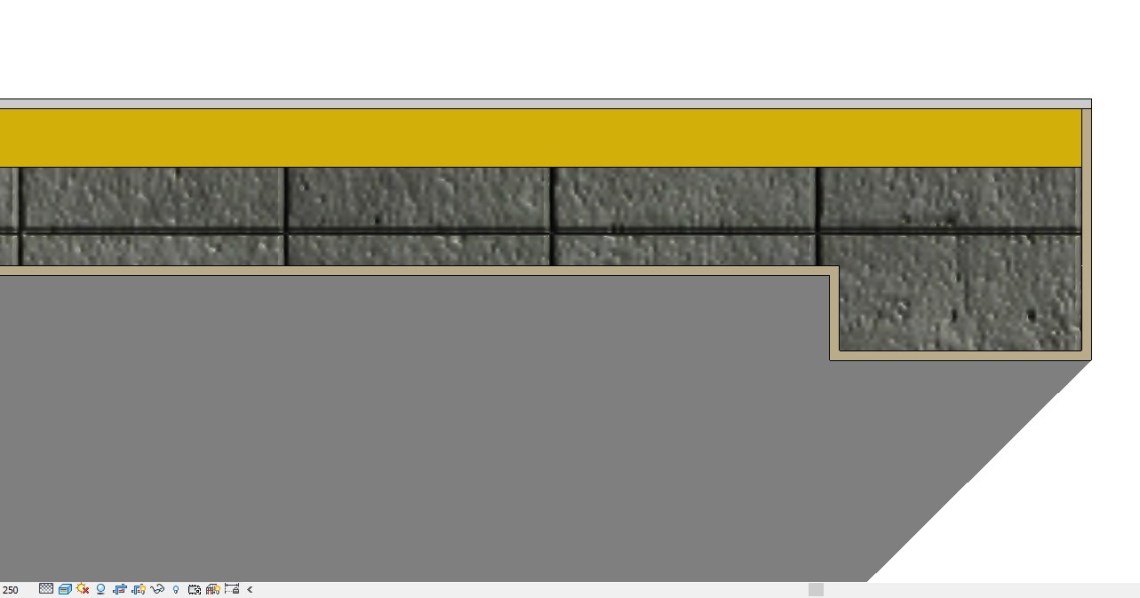

2062
Inversión de capas realizada en el muro compuesto



2063
Flechas de control para realizar la inversión de capas de material del muro compuesto

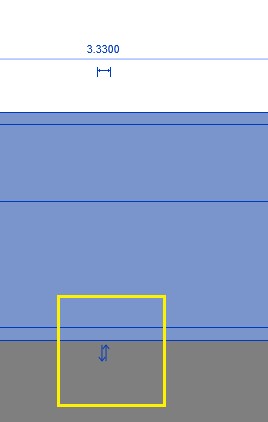

2064
Flechas de control para realizar la inversión de capas de material del muro compuesto



También se puede realizar la inversión de capas de material de un muro compuesto por medio de la barra espaciadora del teclado, seleccionando previamente el muro o elemento del modelo del cual se quiere realizar la inversión de capas de material.
