REVIT ARCHITECTURE (569) – Códigos de montaje Uniformat

En las Propiedades de tipo de todos los elementos del modelo se encuentra la propiedad Código de montaje y Descripción de montaje basados en los códigos UNIFORMAT, de la AIA o American Institute of Architects y la GSA o General Services Administration de los EEUU. Para obtener más información sobre estos códigos se puede acceder al siguiente enlace https://en.wikipedia.org/wiki/Uniformat o bien en la página web oficial de Uniformat: http://www.uniformat.com/

Uniformat se basa en un orden jerárquico mediante niveles, a partir de los elementos de un modelo. Los niveles jeráquicos son los siguientes:

  • A Subestructure
  • B Shell
  • C Interiors
  • D Services
  • E Equipment and Furnishings
  • F Special Construction and Demolition
  • G Building Sitework
  • Z Zones



En el siguiente cuadro que está publicado en la página web uniformat.com se puede ver esta estructura general en la que se dividen los elementos de construcción del edificio (elementos del modelo de revit) y las subdivisiones que existen de cada Major Group Elements para Building elements:



image : Uniformat website  http://www.uniformat.com/



En el siguiente cuadro publicado en la página web uniformat.com se puede ver la clasificación de Major Group Elements para Building related Sitework:



Image: uniformat Website  http://www.uniformat.com/



Y en el siguiente cuadro también publicado en uniformat.com se puede ver la relación que se establece entre cada elemento codificado de construcción con su coste unitario Elemental cost summary:



Image: website Uniformat  http://www.uniformat.com/



Y en el siguiente cuadro se puede ver la ficha individual que ha realizado uniformat para cada elemento de construcción codificado, donde se detallan los diferentes materiales que componen el elemento, con su medición unitaria y precio unitario, de forma que se establece el total de precio unitario del elemento de construcción (elemento del modelo de revit):



Means Assemblies Cost Data
Image: website Uniformat  http://www.uniformat.com/

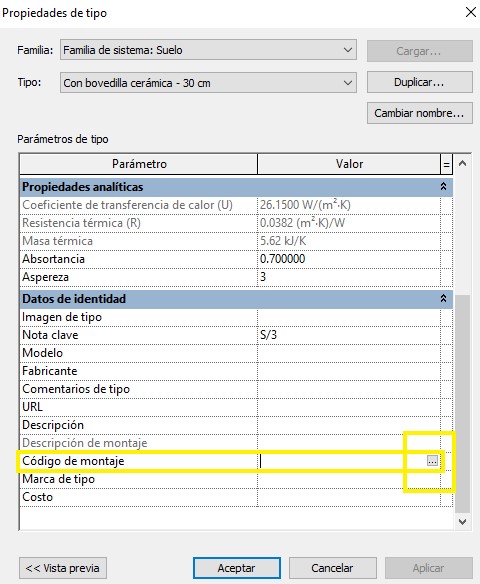

Para establecer el código de montaje y descripción de montaje, hay que seleccionar el elemento del modelo de revit, y en el cuadro de Propiedades, seleccionar la opción Propiedades de tipo – Editar tipo, de forma que aparece el cuadro de diálogo Propiedades de tipo del elemento.



2065



En Datos de identidad se encuentra el parámetro Código de montaje, de forma que realizando clic en el valor se puede acceder a un botón con tres puntos, que nos permite acceder al cuadro de diálogo Seleccionar código de montaje.



2066



Se ha de seleccionar el código de montaje dentro de la jerarquía de códigos Uniformat que proporciona el cuadro de diálogo. Se ha de tener en cuenta que este cuadro proporciona solamente la jerarquía de códigos Uniformat relativos al elemento del modelo seleccionado.



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
