REVIT ARCHITECTURE (633) – Muros (36) Función

La propiedad de Función es una propiedad que tienen todos los muros de Revit y puede ser:

  • Interior. Se trata del caso de muros en espacios interiores.
  • Exterior. Muros fuera del edificio, en espacios exteriores.
  • Cimentación. Se trata de un muro que forma parta del sistema constructivo de cimentación.
  • Retención. Muro de contención.
  • Cielo raso. Se trata de un muro que forma parte del sistema de cielo raso.
  • Núcleo de ascensores. Muros que forman los núcleos de ascensores.
3400
La propiedad Función es una Propiedad de tipo, por tanto es una propiedad que afecta a todos los muros de un muros tipo del proyecto

Esta propiedad se puede utilizar como filtro para poder ver en una Vista determinados tipos de muros que realizan un función, e incluso se puede utilizar en las tablas de planificación para poder incorporar en las mismas determinados tipos de muros que realizan una función.

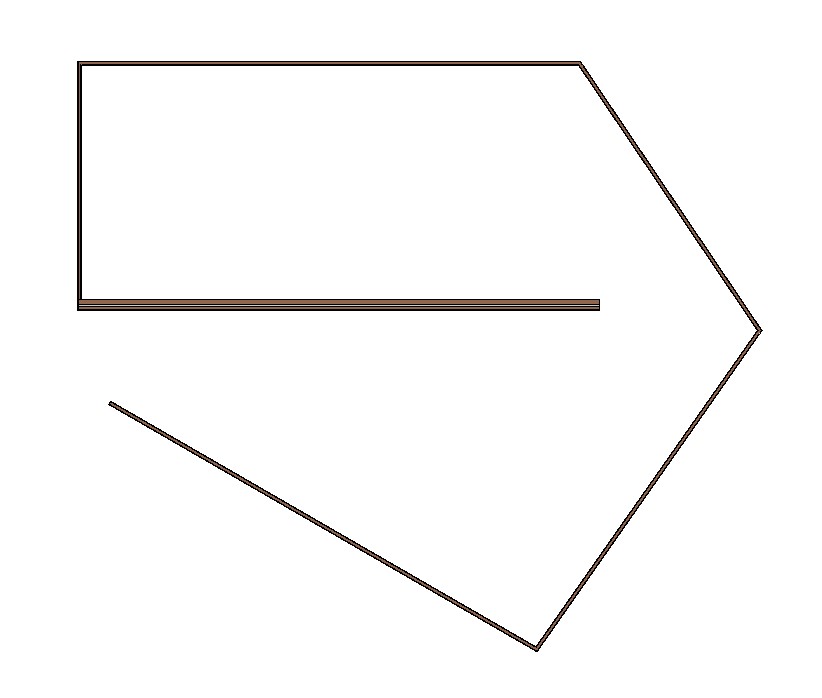

3401

Se puede crear un Filtro de Vista para la opción Función, exterior, o otros tipos de funciones, ya que por defecto el programa solamente proporciona el filtro de vista de Función para la opción interior.

Para ello se ha de acceder a Vista – Gráficos -Filtros, de forma que aparece el cuadro de diálogo Filtros, donde con la opción Nuevo se crea un nuevo filtro, en cual se ha de configurar en la parte de Reglas de filtro.

3402
Creación de filtro Función, Exterior

3403

Una vez se ha creado el Filtro se ha de aplicar el mismo en la vista. Se ha de utilizar el cuadro de diálogo que existe en Vista – Gráficos – Visibilidad/Gráficos, de forma que se accede a Modificaciones de visibilidad/gráficos para la vista. Se ha de seleccionar la opción Añadir de forma que aparece el cuadro de diálogo Añadir filtros, y se puede seleccionar los Filtros anteriormente creados para la vista.

3405

De esta forma los filtros creados aparecen en este cuadro de diálogo de Modificación de visibilidad de la vista.

3406

Por ejemplo, en el cuadro de control de vista anterior se puede activar el filtro de los muros que tienen función exterior de forma que éstos sean visibles en la vista, y en cambio el filtro de los muros de función interior indicar que éstos no sean visibles.

3407

El resultado en la vista es el siguiente.

3408

En esta vista 3d se ha aplicado un filtro de forma que los muros que tienen Función exterior tienen un determinado % de transparencia y están visibles, y los muros de Función interior también van a estar visibles, pero al haber transparencia en los muros exteriores, se puede ver la distribución interior.

3409

3410
Resultado en la vista 3D aplicando la transparencia a los muros de función exterior
