Revit no permite añadir Esquemas de área a una Opción de diseño.
Para obtener más información sobre Planos de área, se puede consultar el artículo REVIT ARCHITECTURE (715) – Planos de área (1), REVIT ARCHITECTURE (716) – Planos de área (2) Creación Contorno de área, y REVIT ARCHITECTURE (717) – Planos de área (3) Creación de área.
Las áreas son elementos del modelo como por ejemplo una puerta o un muro. Las áreas se pueden crear de dos formas:
-
Añadiendo filas a una tabla de planificación. Se indican las áreas en la tabla de planificación en una fase inicial de estudio del proyecto, por ejemplo, y luego con las herramienta área se colocan estas áreas indicadas en la tabla en la vista de planta.
-
Con la herramienta área en una Vista de plano de área, con el procedimiento que se indica a continuación.
Primero se ha de abrir una Vista de plano de área. Seguidamente se ha de realizar los Contornos de área. Y utilizar entonces la herramienta que se encuentra en Arquitectura – Habitación y área – Área – área.
Para saber los tipos de área que hay se puede consultar el artículo REVIT ARCHITECTURE (725) – Planos de área (11) Tipos de área. Estos tipos de área son los Esquemas de área.
De esta manera, para poder realizar análisis de área de las diferentes Opciones de diseño con Planos de área, se ha de crear un Plano de área del tipo de área que se necesita para cada Opción de diseño.
Este es el Aviso de Revit cuando se intenta crear un Plano de área en una Opción de diseño.

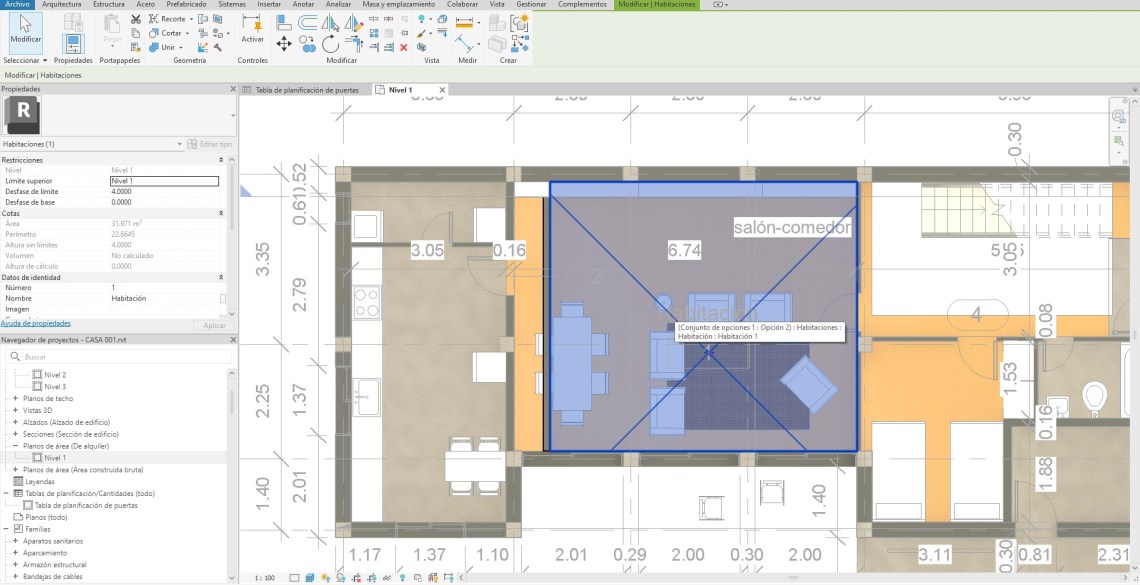

En el siguiente ejemplo se ha realizado una Vista de área del tipo Alquiler, y cuando se establece en esta vista como activa una Opción de diseño 2, la vista informa que los elementos de la Vista de área no pertenecen a la Opción de diseño 2.

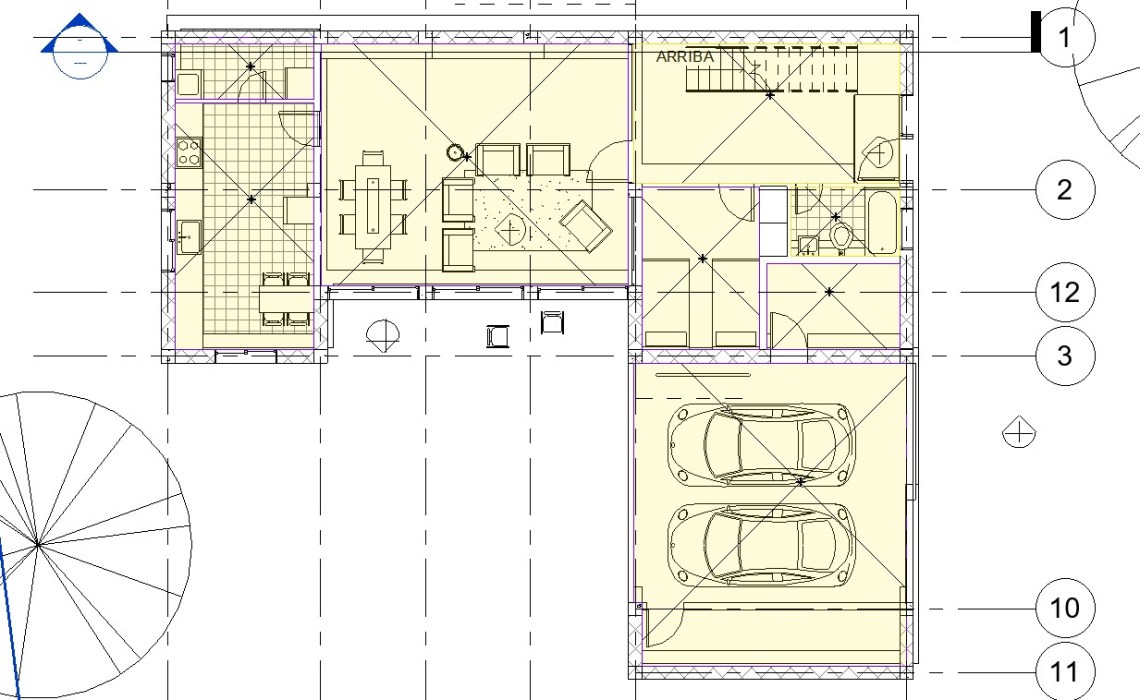

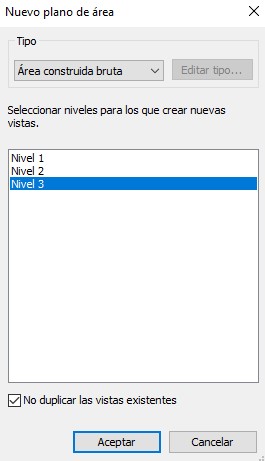

Por tanto, el primer paso es Crear un Plano de área para el Tipo de área, por medio de la Opción Vista – Vistas de Plano – Plano de área. Aparece un cuadro de diálogo donde se ha de seleccionar de un desplegable disponible el Tipo de área y además seleccionar el nivel de Planta con la que se ha de realizar la Vista de área.

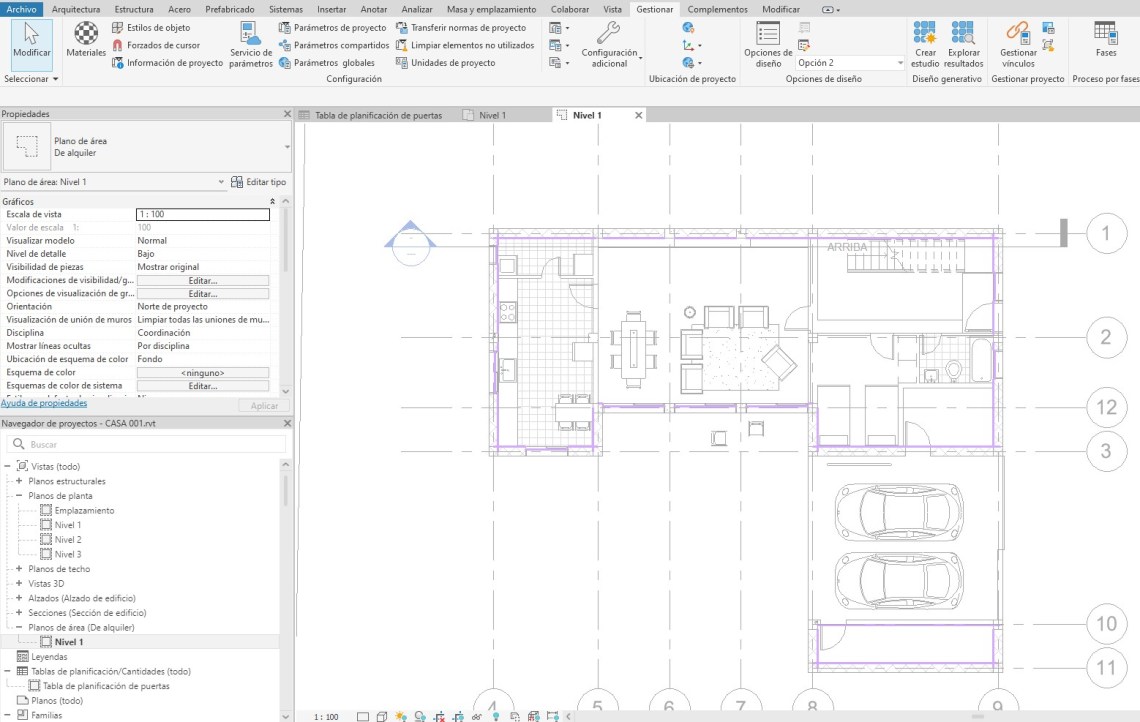

El siguiente paso una vez creado el Plano de área, es mostrar activa la Opción de diseno en esa Vista de Plano de área. Y proceder a realizar las Etiquetas de área y Perímetros de área en esta vista creada.
