REVIT ARCHITECTURE (715) – Planos de área (1)

Los Planos de área son vistas que tienen relaciones espaciales basadas en áreas y niveles del modelo. Pueden haber diferentes Planos de área con distintos contornos, etiquetas y esquemas de color.

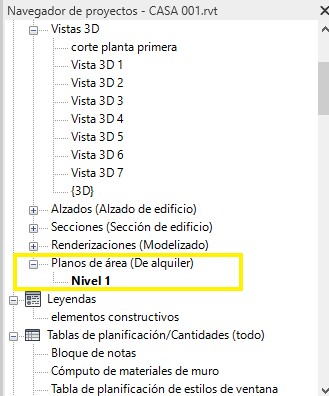

Estos Planos de área aparecen en el Navegador de proyectos, en el apartado Planos de área.

4902

El primer paso para crear un Plano de área es crear un Esquema de área.

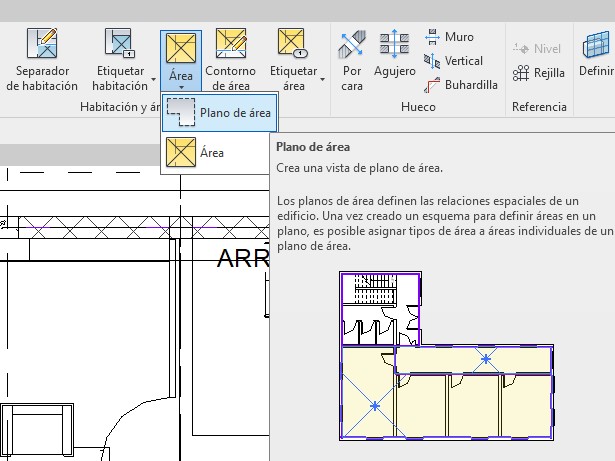

Para la creación de un Plano de área, se utiliza la herramienta Inicio – Habitación y área – Área – Plano de área.

4903

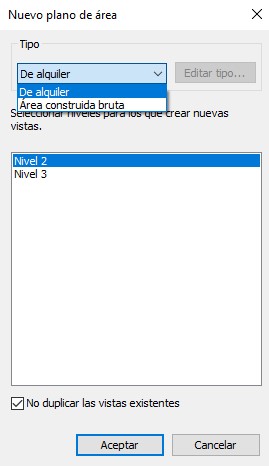

Aparece un Cuadro de diálogo Nuevo plano de área, donde se ha de seleccionar el Tipo, que puede ser de Alquiler o Área construida bruta. Se ha de seleccionar un nivel para la Vista de plano de área.

4904

Si se selecciona varios niveles Revit crea un Plano de área distinto para cada nivel.

La opción No duplicar vistas existentes permite crear vistas exclusivas del nivel, de forma que no se dupliquen las mismas. En caso contrario, se pueden crear copias  de las vistas de plano existentes.

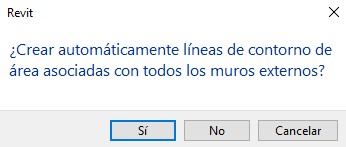

Al aceptar el cuadro de diálogo aparece otro cuadro de diálogo donde Revit solicita crear automáticamente las líneas de contorno de área asociadas a todos los muros exteriores.

4905

Si se indica SI Revit emplaza las líneas de contorno en los muros exteriores de un bucle cerrado. Se ha de tener presente que Revit no puede crear líneas de contorno de área de muros exteriores que no estén cerrados en bucle.

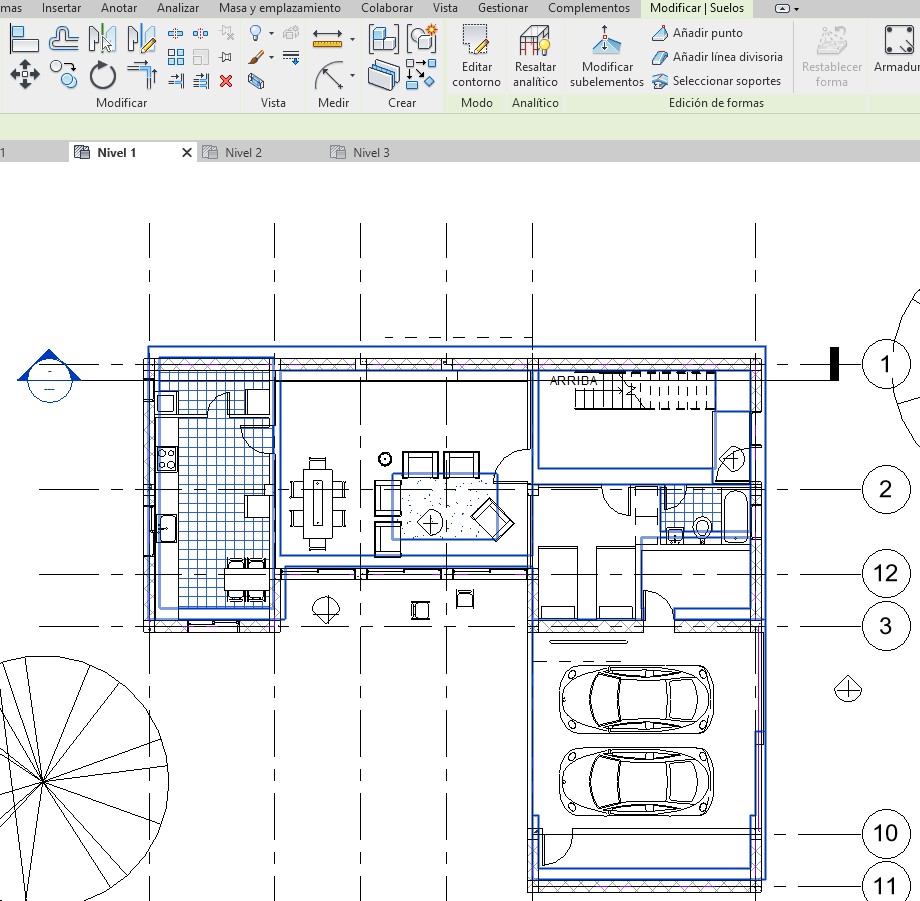

Si se indica NO, el usuario realiza el boceto de las líneas de contorno.

4906
