REVIT ARCHITECTURE (607) – Muros (10) Permitir o no uniones

Revit realiza de forma automática las uniones entre muros intersecantes. Pero puede ser necesario el que esta unión entre muros no se realice de forma automática con el objetivo de permitir una holgura entre los dos muros (una junta, …).

3200

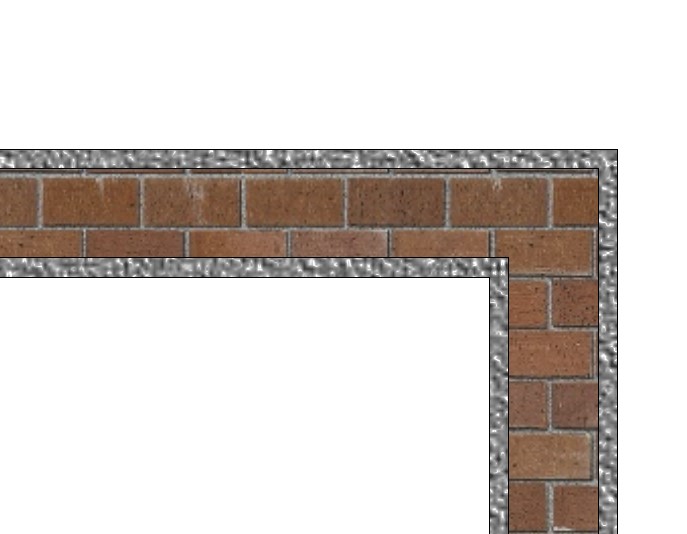

Unión automática entre dos muros intersecantes
3202

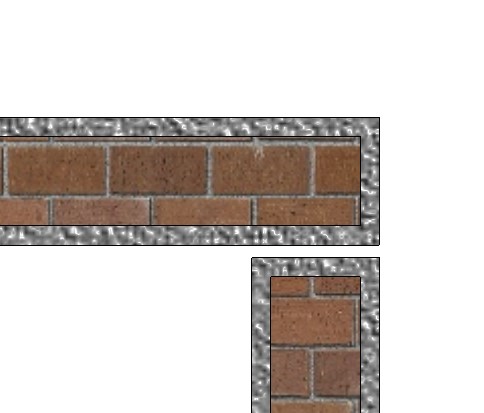

Muros separados con opción No permitir unión



La desactivación de la opción de extremo de muro de Permitir unión, puede ser útil en el caso de uniones complejas como se explica en el artículo REVIT ARCHITECTURE (606) – Muros (9) Uniones complejas.

El procedimiento para impedir la unión de un extremo de muro a otro es la siguiente:

  • Se ha de seleccionar el muro.
  • Se ha de realizar clic en el control de extremo de muro de forma que aparece un cuadro de diálogo donde hay que seleccionar la opción No permitir unión.



3203



De esta forma ya no se realizará la unión automática entre muros intersecantes. En caso contrario, de que sea necesario otra vez realizar la unión entre muros, se ha de realizar clic en el control de extremo de muro y elegir la opción del cuadro de diálogo que aparece Permitir unión, o bien realizar clic en un icono que aparece para esta situación (de no permitir unión) en forma de T, Permitir unión.



3204



3201
Icono en forma de T, permitir unión



Para impedir la unión en una cara terminal central, se ha de ver el artículo REVIT ARCHITECTURE (606) – Muros (9) Uniones complejas.

3205
Unión de muros automática, cuando no se necesita ya que el objetivo es que el muro inclinado no sea pasante



3206
Se convierte en muro inclinado en extremo con No permitir unión



3207
Al muro inclinado se la ha dado la opción de extremo Permitir geometría seleccionando el símbolo en T comentado, y luego se ha realizado la unión de este muro inclinado a otro con la herramienta Unir geometría, aunque también se puede realizar con la herramienta Recortar esquina.



3208

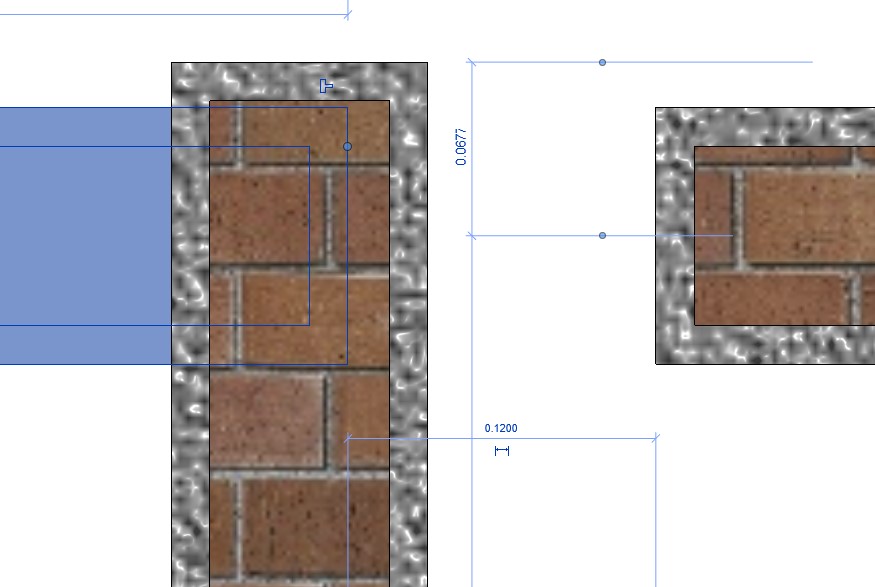

Muro izquierda horizontal con opción No permitir unión.  Para poder unirlo solamente a un muro ortogonal que le llega y a ningún muro más cercano, se le va a dar la opción de Permitir unión, haciendo clic en el símbolo en forma de T que se puede ver en la imagen superior





3209

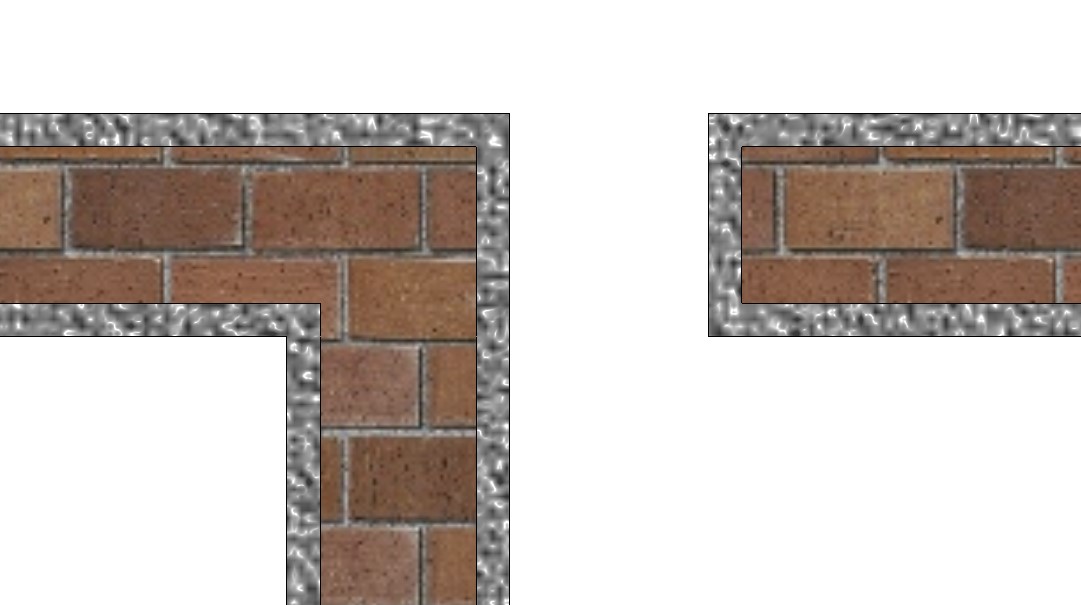

Se le da la opción Permitir unión al muro de la izquierda horizontal, y se une de esta forma la muro perpendicular
