REVIT ARCHITECTURE (483) – Propiedades de la vista (5)

Continuando con el artículo de Propiedades de la vista REVIT ARCHITECTURE (482) – Propiedades de la vista (4), seguimos indicando los parámetros que se pueden controlar con dicho cuadro:



  • Plantilla de vista. Por medio de esta opción se accede al cuadro de diálogo Asignar plantilla de vista, de forma que se puede crear una plantilla de vista o bien asignar una plantilla de vista existente. Al seleccionar una plantilla de vista, se cambiará la forma de ver la vista.









  • Recortar vista. Al seleccionar esta opción el programa activa un perímetro de recorte alrededor del modelo. Este perímetro, seleccionando previamente el mismo, se puede modificar el tamaño por medio de los controles de arrastre.
  • Región de recorte visible. Activando o no esta opción se puede ver u ocultar el perímetro de región de recorte.

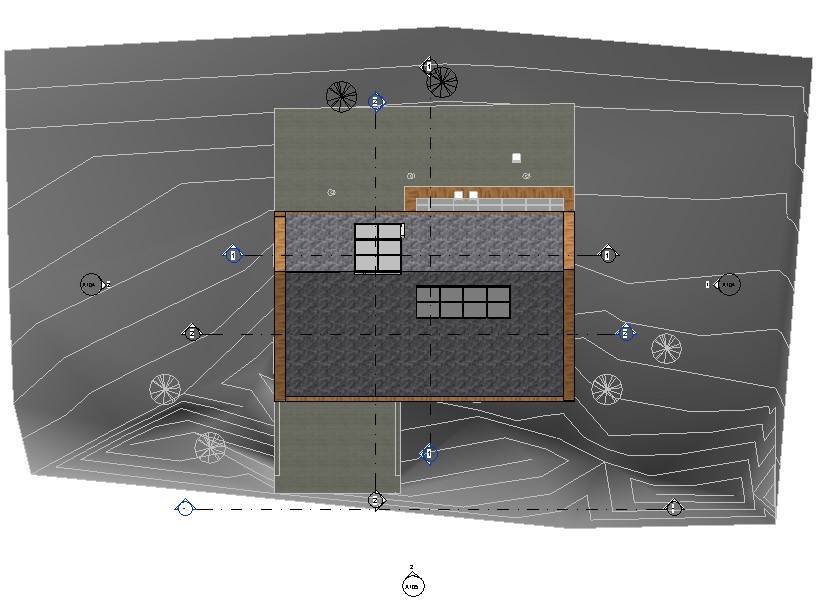

vista sin recortar

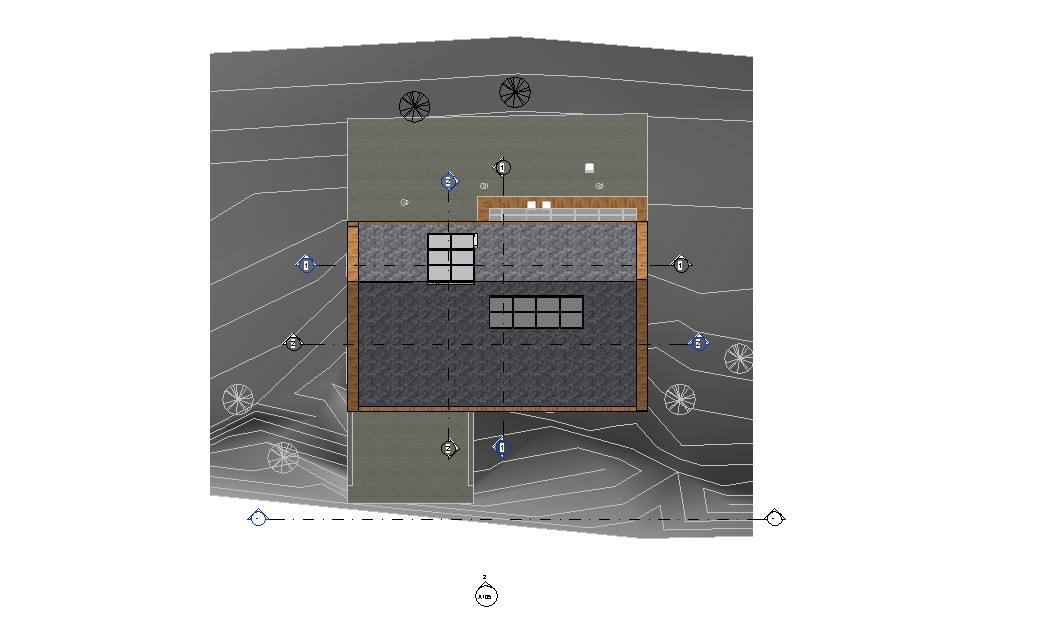

vista recortada en la que no se ve la región de recorte



1906
vista recorte donde la región de recorte es visible





  • Recorte de anotación. Si se activa esta opción, dejarán de ser visibles aquellas anotaciones que se interseccionen con el perímetro de región de recorte, de forma que se garantiza que no habrá anotaciones que se muestren de forma parcial y por ello, no se puedan entender.

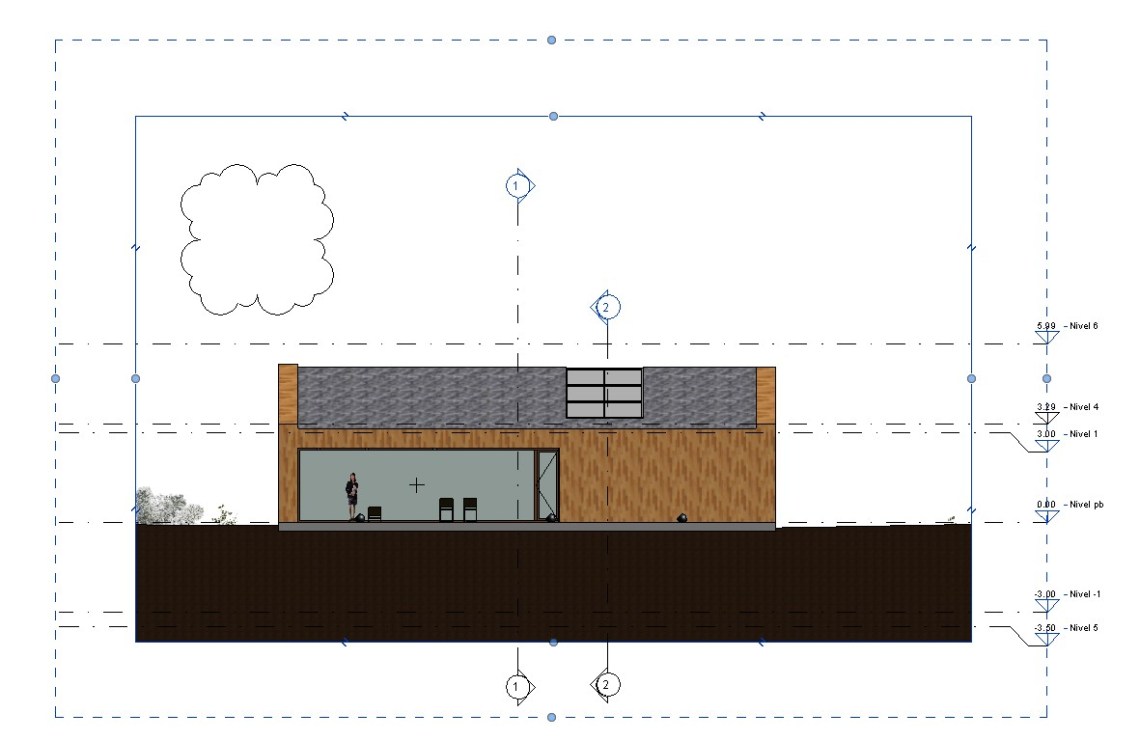

Vista con la nube de anotación dentro del recorte de anotación

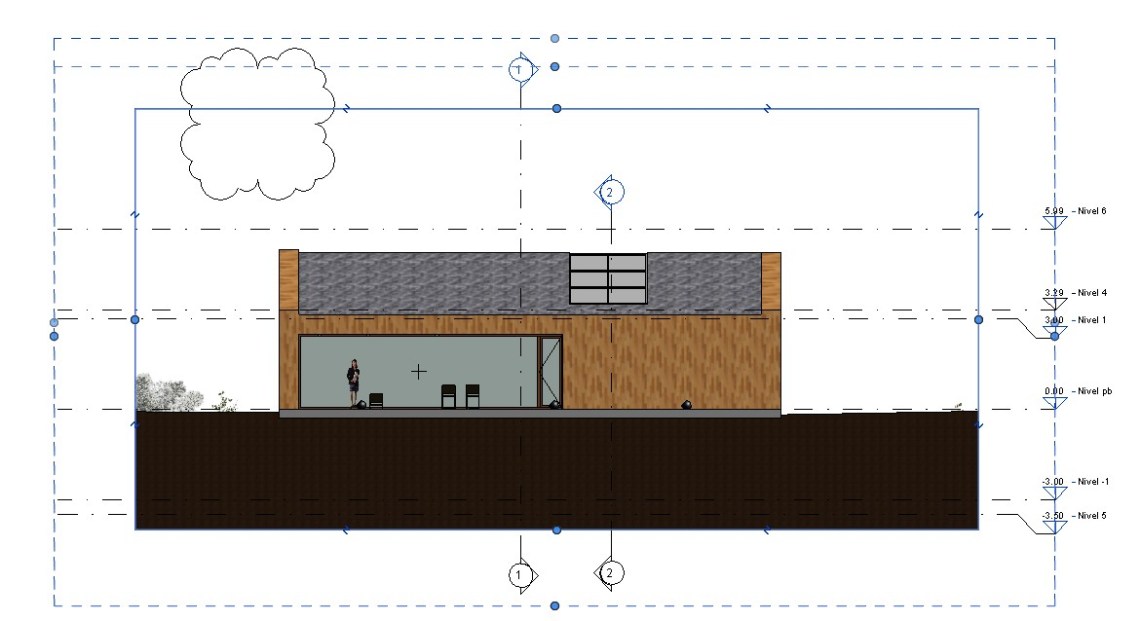

se mueve el recorte de anotación de forma que se interseccione con la nube de anotación

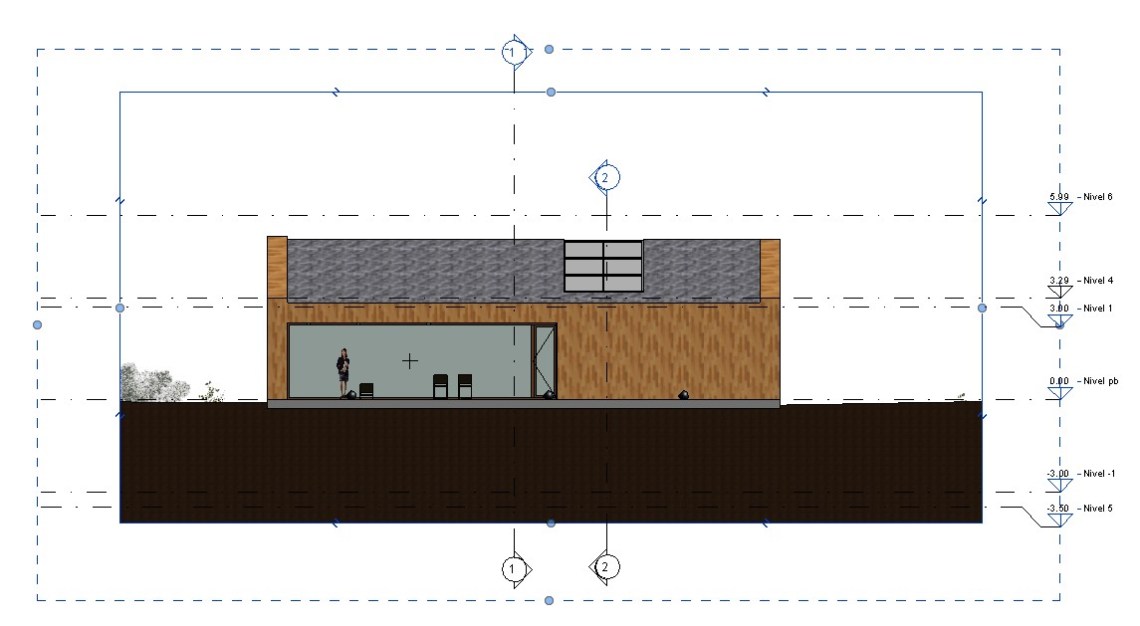

al interseccionar el recorte de anotación (límite) con la nube de anotación, ésta desaparece









Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
