REVIT ARCHITECTURE (467 ) –Rango de vista (1) Elementos del modelo que corta el Plano de corte

Los elementos del modelo de un proyecto que corta el Plano de corte del Rango de vista tienen sus propias características de visualización en la Vista:

  • El grosor de línea de estos elementos es el de la Categoría de elemento para Corte.
  • En los casos en que la Categoría de elemento no tenga un grosor de línea para Corte, se está dando la situación en que el elemento no se puede cortar. En estos casos el elemento se dibuja con el grosor de línea de proyección.

Además se dan las siguientes situaciones de excepción en la visualización de elementos del modelo que se cortan con el plano de corte del Rango de vista:

  • Los muros de altura inferior a 2 metros no se cortan con el Plano de corte, aunque se dé el caso de que realmente se corten con el Plano de corte.



Sección de un muro de altura 1,50 metros



La altura se calcula desde la parte inferior del Rango de vista (Plano inferior) hasta la parte superior de delimitación del Rango de vista. Por ejemplo, si el muro tiene una altura de 1,50 metros, este muro no aparecerá visualizado con grosor de línea de corte sino con grosor de línea de proyección. Además la propiedad Restricción superior del muro tiene que estar como No conectada.

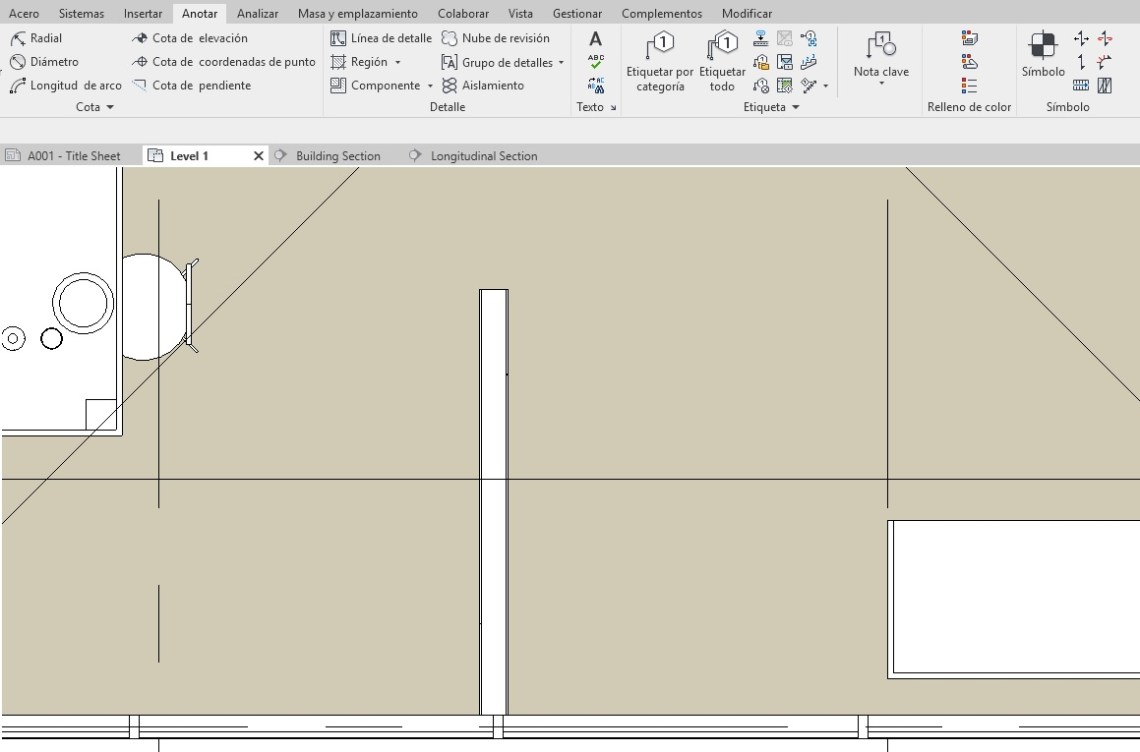

Vista de plano del muro de altura 1,50 metros que se muestra con grosor de línea de proyección



  • Algunas categorías tienen familias individuales como No cortables o Cortables. En el caso de que esta familia esté definida como No cortable si se corta con el Plano de corte, se visualizará con grosor de línea de proyección.

Algunos elementos que no se pueden cortar son los muebles. Otros elementos que sí se pueden cortar por el Plano de corte son los muros, las ventanas y las puertas.




En el ejemplo siguiente se puede ver que el Plano de corte del Rango de vista está a una altura respecte el plano inferior de 1,20 metros. El plano superior es el nivel 1 y el plano inferior es el nivel 0.

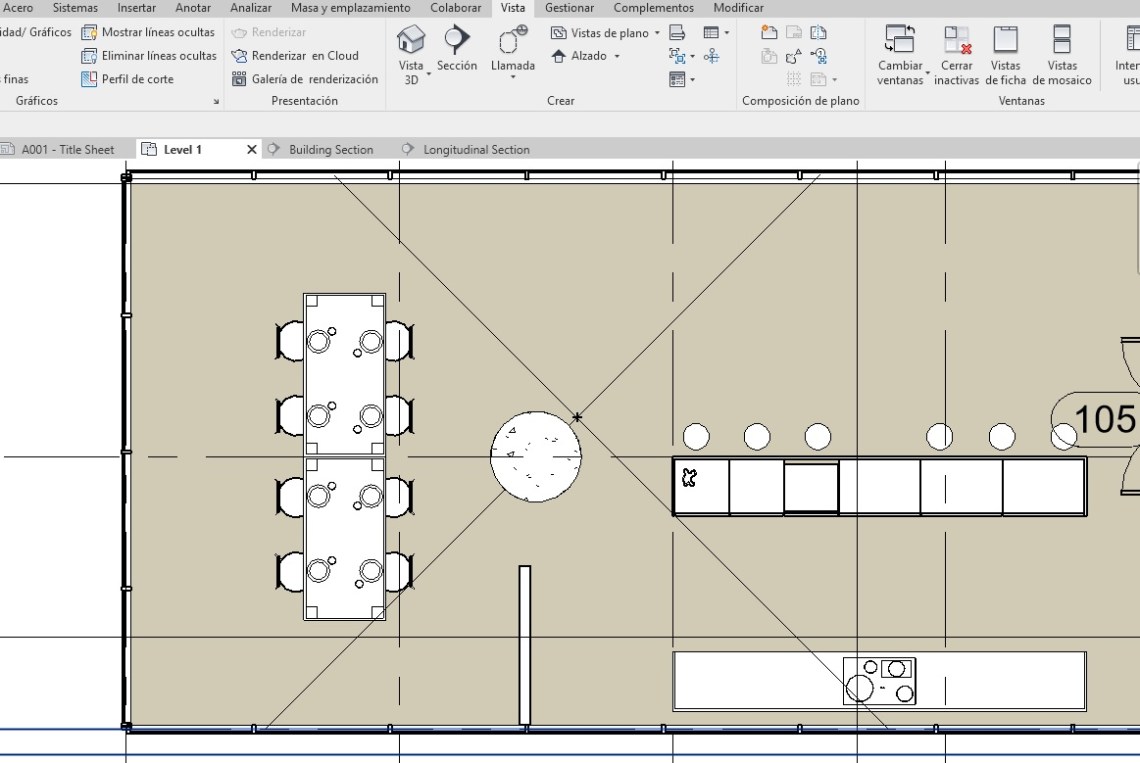

Plano de corte altura 1,20 metros



Plano de corte altura 0,60 metros



Plano de corte altura 0,60 metros



Plano de corte altura 0,60 metros Detalle
