REVIT ARCHITECTURE (484) – Propiedades de la vista (6)

En este artículo seguiremos hablando de Propiedades de la vista, siendo la continuación del artículo REVIT ARCHITECTURE (483) – Propiedades de la vista (5) donde continuamos hablando de parámetros que podemos controlar desde este cuadro:

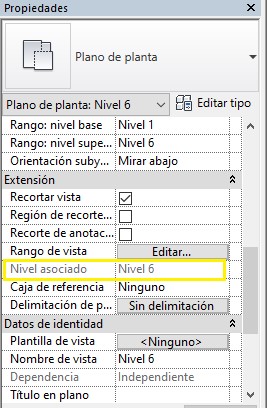

  • Nivel asociado. Es un valor de solo lectura que por tanto no se puede modificar. Se trata del valor de nivel de plano que se ha asociado a esta vista.






  • Caja de referencia. Al seleccionar esta opción las propiedades de Región de recorte y Región de recorte visibles comentadas previamente, se transforman en propiedades de solo lectura, que por tanto no se pueden modificar. Controla la visibilidad de los niveles de referencia (nivel, rejilla y línea de referencia).

Una caja de referencia en una vista, se puede asociar a la región de recorte de la vista , de modo que la región de recorte esté visible y coincida con la extensión de la caja de referencia. Esta propiedad está disponible solo para las vistas de plano, alzado y sección.

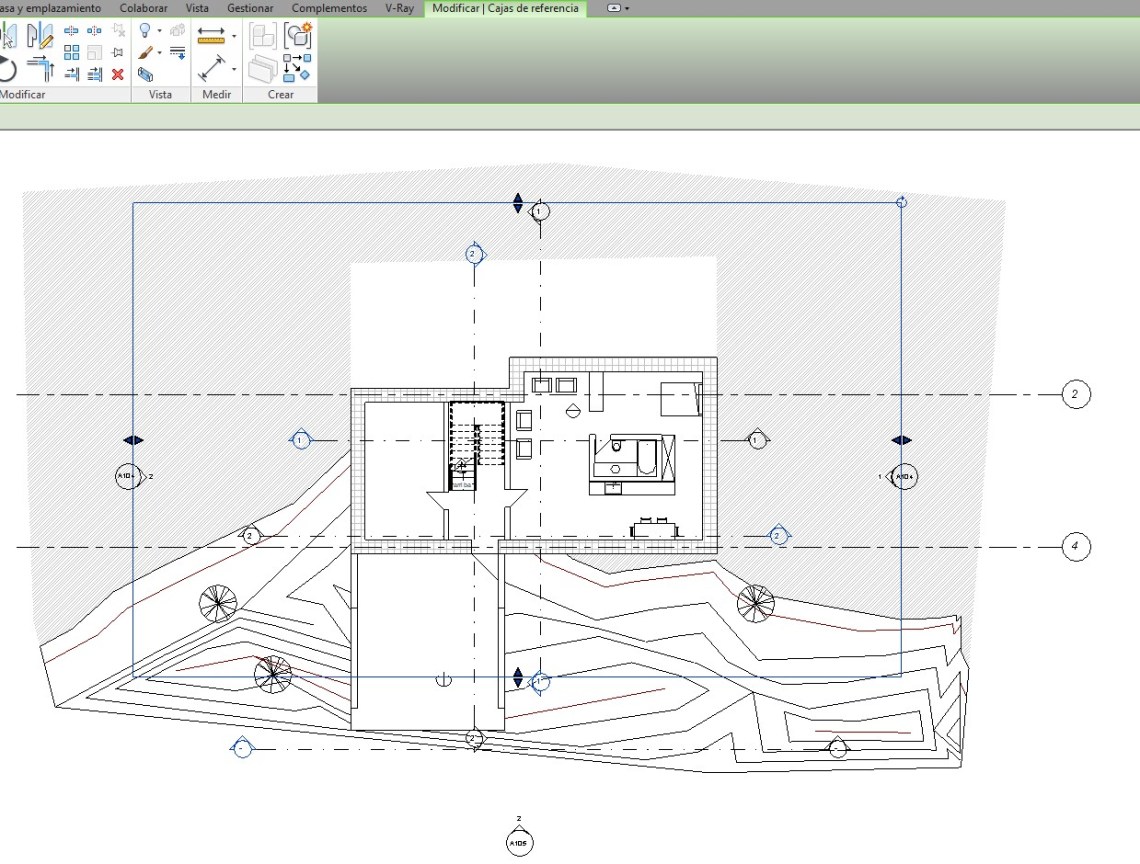

caja de referencia (perímetro azul)

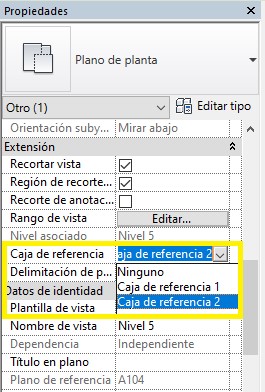

aplicación de la caja de referencia

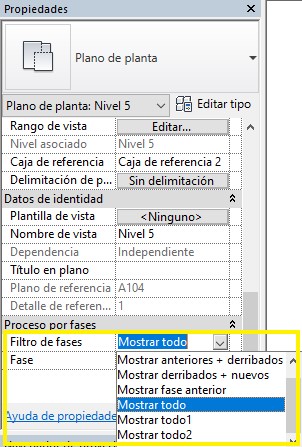

  • Filtro de fases.   El filtro de fases aplicado a la vista.

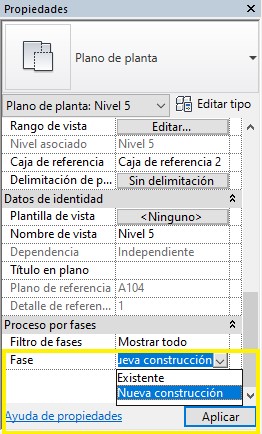

  • Fase. La fase específica de la vista. Junto con Filtro de fases, determina los componentes del modelo (en lo que respecta a la fase) que son visibles en la vista y el modo de mostrarse gráficamente. Cuando se crean otros componentes de un modelo en una vista, estos componentes adoptan la fase de la vista como su fase de creación.








Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
