REVIT ARCHITECTURE (788) – Familias (59) Familias cargables. Flujo de trabajo (18) Crear catálogo de tipos

Un Catálogo de Tipos de familia contiene todos los Tipos de familia, y por medio de él se puede seleccionar y cargar solamente los tipos de familia que se necesitan en el Proyecto, de forma que el archivo de este Proyecto no tiene información que aumenta su tamaño y no es útil.

Un Catálogo de tipos de familia se crea por medio de un archivo externo de extensión .TXT que tiene los Parámetros de los Tipos de familia. Este archivo de Catálogo de tipos ha de estar emplazado en el mismo sitio que el archivo de la familia, y de esta forma cuando se cargue la familia en el Proyecto, aparecerá el Catálogo de tipos

Un Catálogo de tipos de familia es útil para familias que tienen más de seis tipos.

A nombrar los parámetros de los tipos de familia, se ha de tener presente que el programa diferencia entre mayúsculas y minúsculas.

En Parámetros de sistema, el Parámetro que hay dentro de una familia tiene que tener un valor definido para conseguir que el tipo cargue el valor del catálogo.

Si en el nombre del tipo de familia se necesita que se vea la , se debe incluir dos símbolos de doble comilla en el catálogo de tipo.

Nombre del tipo En el catálogo, se ha de escribir…
30″ x 70″
30"" x 70""
1′ – 5″
1' - 5""

Con la exportación de tipos de familia de una familia existente, se puede crear de una manera fácil un Catálogo de tipos. De esta forma se puede crear un Catálogo de tipos básico, y posteriormente se puede modificar el archivo de texto del mismo en un Editor de texto.

Para crear un Catálogo de tipo con este método se ha de proceder de la siguiente forma:

  • Primero se ha de abrir la familia que tiene todos los parámetros y datos de los tipos básicos. Se ha de tener presente, tal y como se ha comentado anteriormente, que solamente se exportarán los parámetros que tienen valores en la familia.

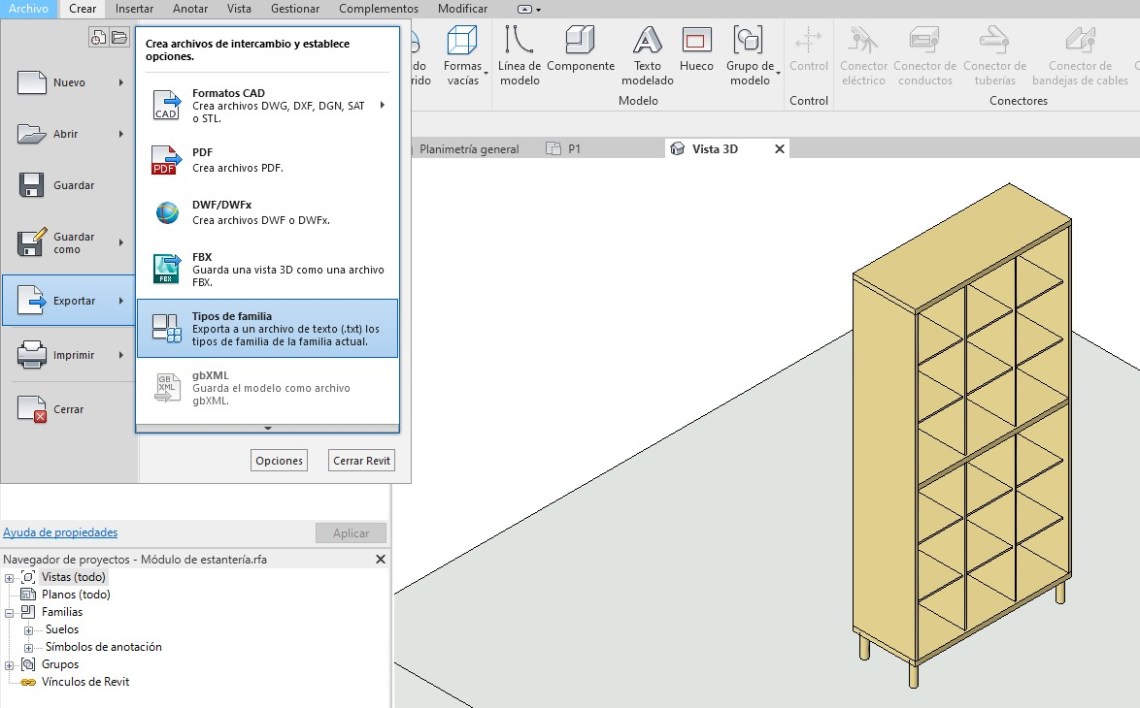

  • El siguiente paso es ir a Archivo – Exportar – Tipos de familia.

6376

  • Aparece un cuadro de diálogo Exportar como, y se ha de comprobar que el Catálogo de tipo a crear tenga el mismo nombre que la familia, con extensión .TXT, y que se va a guardar en el mismo directorio que donde se encuentra emplazado el archivo de la familia.

6377

  • El siguiente paso es seleccionar Guardar.

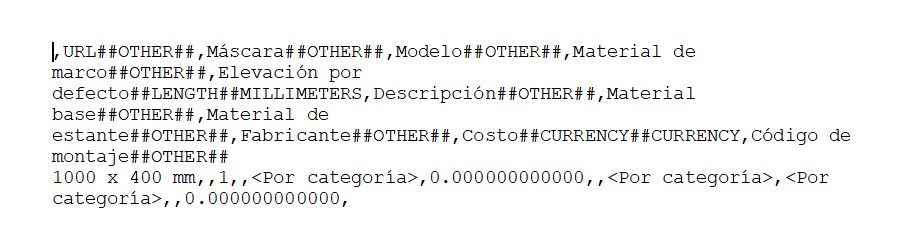

  • Y luego hay que abrir este archivo .txt en un editor de texto. La primera línea del editor de texto es la declaración de los parámetros. La sintaxis puede ser como el siguiente ejemplo:

6378

La coma , que es el primer carácter es un delimitador y sirve para separar  la definición de los parámetros. Con el delimitador y la sintaxis correcta se ha de definir otros parámetros de la familia.

Los tipos de Parámetros que se pueden incluir en un Catálogo de tipos son:

Tipo de parámetro Declaración de parámetros Notas
Texto param_name##OTHER##
Entero param_name##OTHER##
Number param_name##OTHER##
Longitud param_name##LENGTH##FEET
Área param_name##AREA##SQUARE_FEET
Volumen param_name##VOLUME##CUBIC_FEET
Ángulo param_name##ANGLE##DEGREES
Pendiente param_name##SLOPE##SLOPE_DEGREES
Divisa param_name##CURRENCY##
URL param_name##OTHER##
Material param_name##OTHER##
Sí/No param_name##OTHER## Se define como 1 (Sí) o 0 (No).
<Tipo de familia> param_name##OTHER## Nombre de familia:nombre de tipo sin la extensión de archivo
Parámetros de metadatos :
Nota clave Keynote##OTHER##
Modelo Model##OTHER##
Fabricante Manufacturer##OTHER##
Comentarios de tipo Type Comments##OTHER##
URL URL##OTHER##
Descripción Description##OTHER##
Código de montaje Assembly Code##OTHER##
Costo Cost##CURRENCY##

6379
