Para emplazar una luminaria en el espacio con DIALux evo, se puede utilizar la herramienta Situar una luminaria individual, que se encuentra en el conjunto de herramientas del modo Light o Luz.

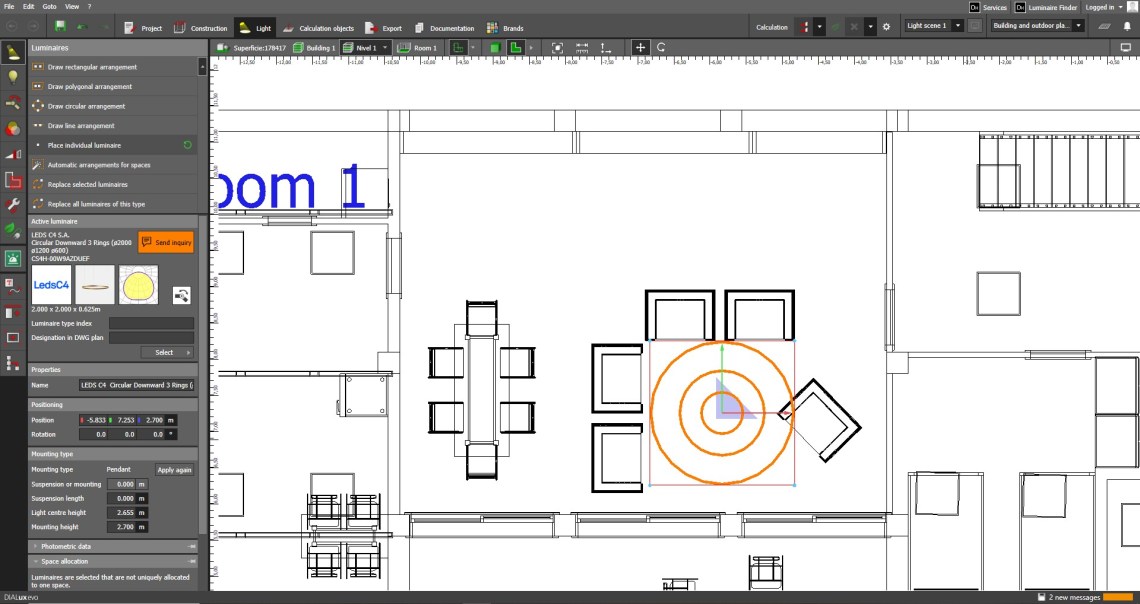

Una vez seleccionada la herramienta Situar luminaria individual, se ha de situar la luminaria seleccionada en la planta del espacio.
Una vez emplazada la luminaria, aparecen unos ejes X e Y, ya que se encuentra activa la opción de mover la luminaria respecto la posición en la que se ha colocado.

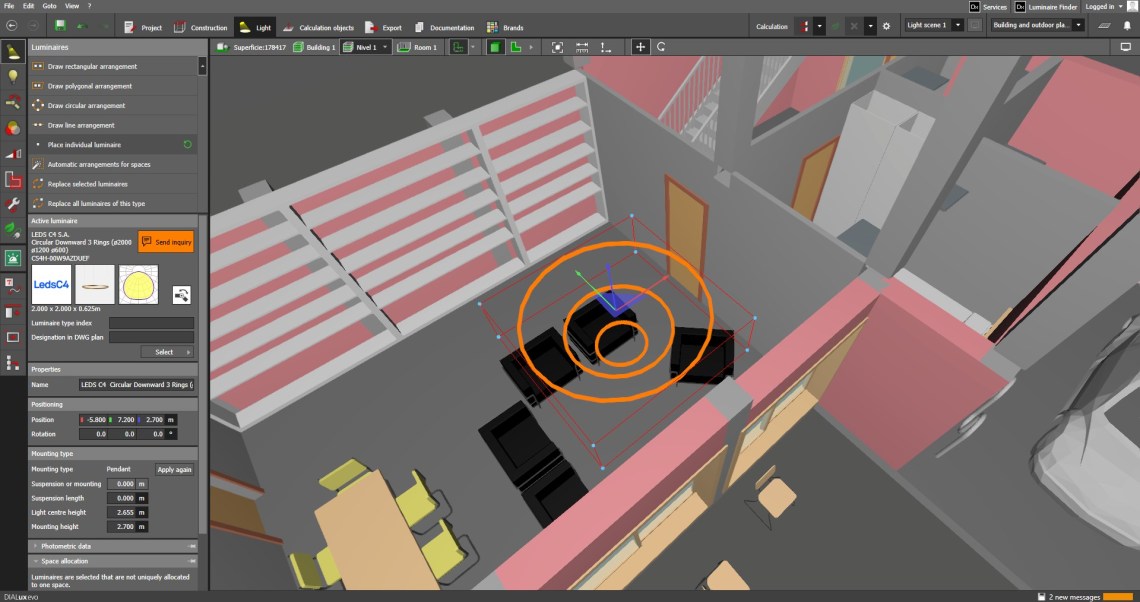

También se puede ver y desplazar de posición la luminaria en una vista 3D. En esta Vista aparece un eje z, de forma que la luminaria se puede mover en los tres ejes X, Y, Z.
Una vez realizado el cálculo, es posible ver en 3D como se distribuye la luz, y mover la luminaria para ver nuevas posibilidades.

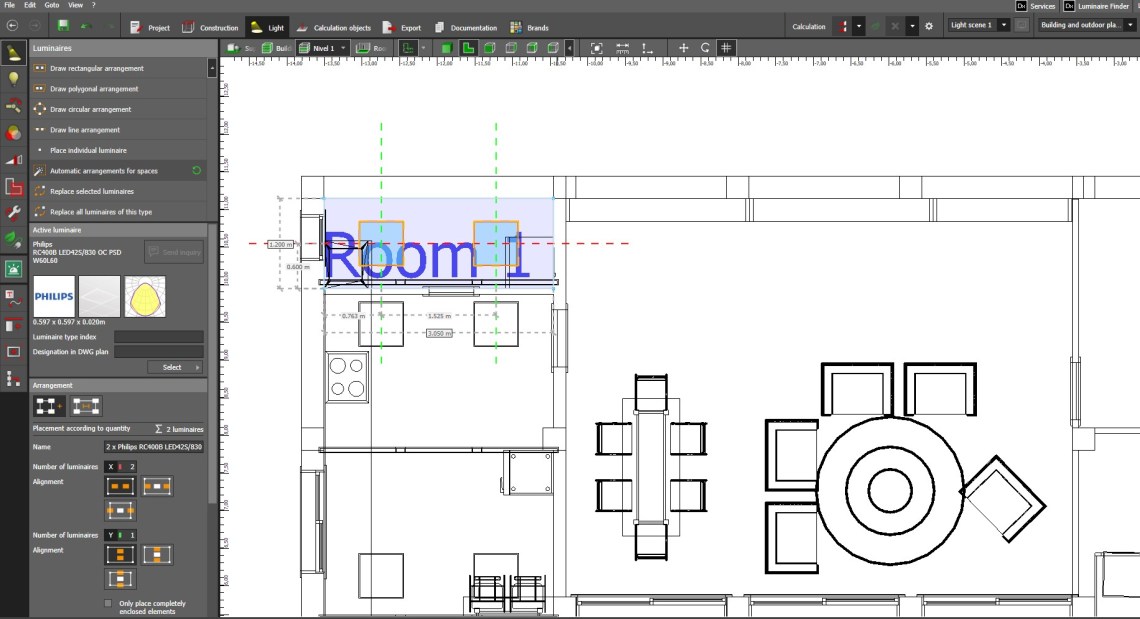

También existe la posibilidad de utilizar la herramienta Organización automática para espacios/ Automatic arrangements for spaces, que coloca de forma automática el tipo de luminaria seleccionado.
Este tipo de herramienta establece unos valores predeterminados de partida, como el valor lx.
Con la herramienta Edit field arrangement, se puede hacer visibles o no los ejes de las luminarias creadas con esta herramienta de posicionamiento de luminarias automático.

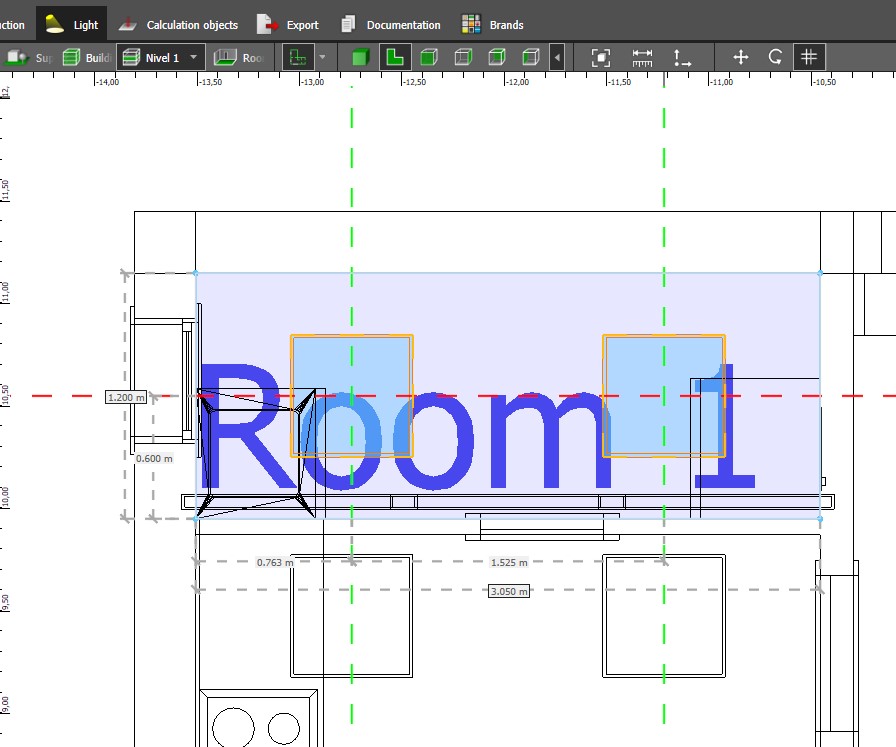

Conjunto de luminarias con ejes vistos

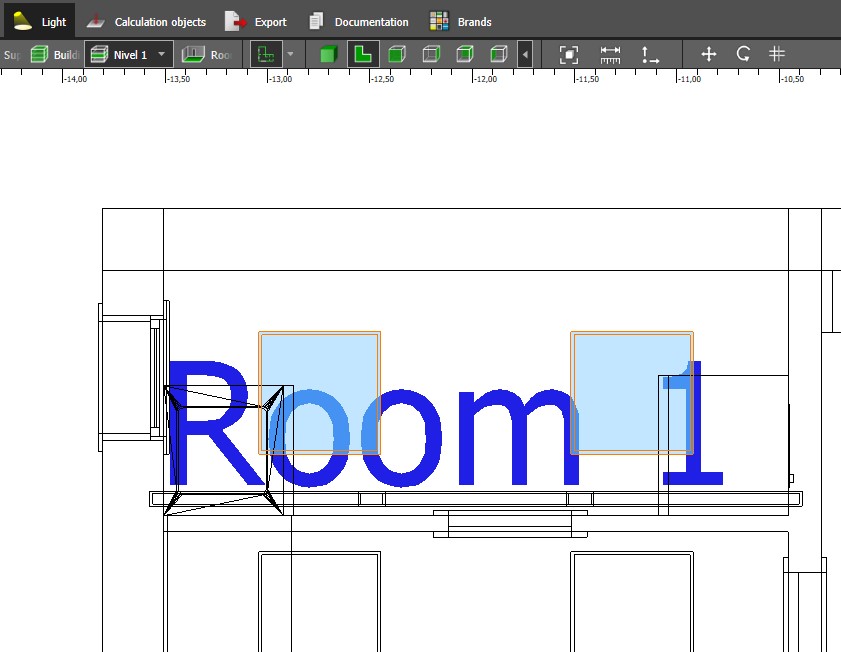

Conjunto de luminarias sin ejes vistos
