REVIT ARCHITECT (174) – Filtro en Tabla de planificación

Revit permite realizar Filtros en las Tablas de planificación, de forma que la tabla muestre los datos que cumplen los criterios establecidos en el Filtro. Los filtros se crean por medio de los Campos de la Tabla de planificación siguientes: parámetros de texto, entero, número, volumen, área, longitud, sí/no, nivel.

 Y es importante saber que Campos no se pueden utilizar para realizar Filtros: Familia, tipo, Tipo de área (tabla de planificación de áreas), De habitación, A habitación (en tablas de planificación de puertas), y parámetros de material.

Por ejemplo, en una tabla de planificación de ventanas, realizamos un Filtro con el campo Altura de antepecho, y se le da un valor determinado a este campo, entre los diferentes que existen en dicha tabla.

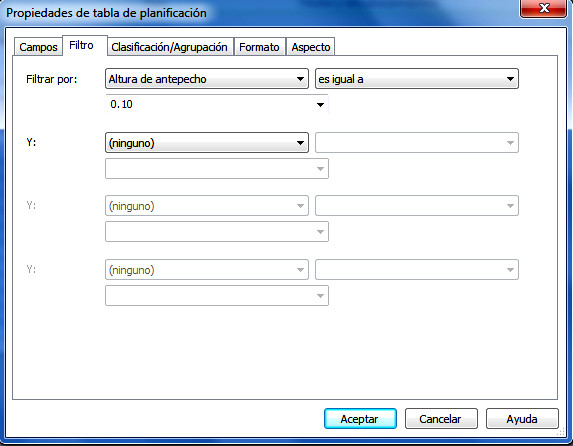

Cuadro de diálogo de Tabla de planificación de ventanas

Cuadro de diálogo de Tabla de planificación de ventanas

Obtenemos la siguiente Tabla de planificación de Ventanas.

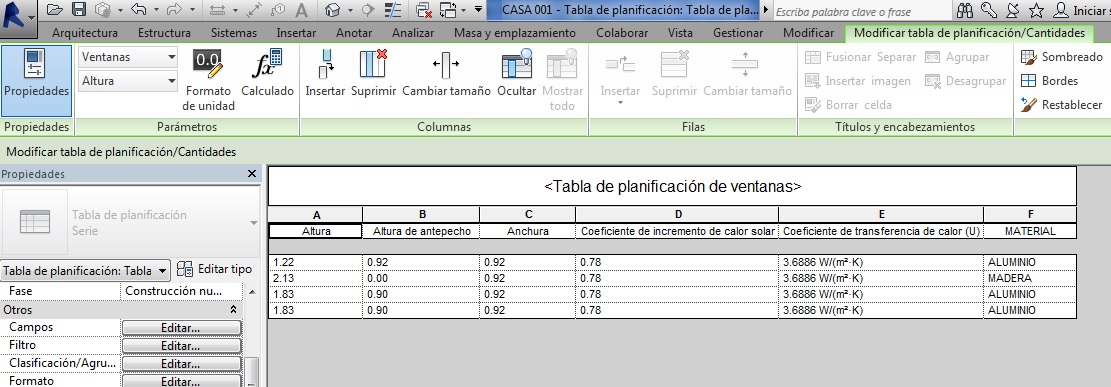

Tabla de planificación de ventanas con el filtro de altura de antepecho

Tabla de planificación de ventanas con el filtro de altura de antepecho

Con la misma tabla se realiza otro Filtro con el campo Anchura,

Tabla de planificación con filtro

Tabla de planificación con filtro Anchura
