REVIT ARCHITECT (175) – Fórmula en Campo Tabla de planificación

Un Campo de una Lista de planificación  puede tener un valor que se calcule a partir de una fórmula creada por el usuario.

Para realizar este tipo de Campo, hay que ir a al Cuadro de diálogo Propiedades de la tabla de planificación, desde Propiedades – Otros, y acceder a la opción Valor calculado.

Las Fórmulas en Revit permiten realizar operaciones aritmétricas como suma, resta, multiplicación, división, exponencial, logaritmo, y raíz cuadrada. También permiten realizar funciones trigonométricas como seno, coseno, tangente, 10 elevado a X, Pi (3,14…). Y se pueden utilizar números enteros, decimales o fracciones.

Por ejemplo, en una Tabla de planificación de superficies de una vivienda, se puede añadir un parámetro que sea el Cálculo de la ocupación. Si se considera un factor de 20m2/persona a aplicar se puede aplicar la Fórmula de Ocupación = Area / 20. Para crear este campo de Ocupación por medio de Fórmula, hay que ir a Valor calculado y realizar la fórmula que se indica a continuación.

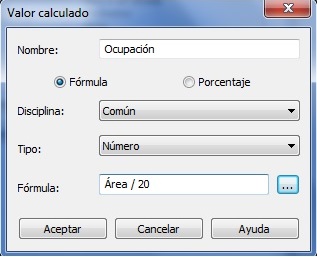

Creación de la Fórmula de Ocupación

Creación de la Fórmula de Ocupación

Se indica Aceptar y se crea el nuevo Campo de Ocupación, que formará parte de la lista de campos de la Tabla de planificación.

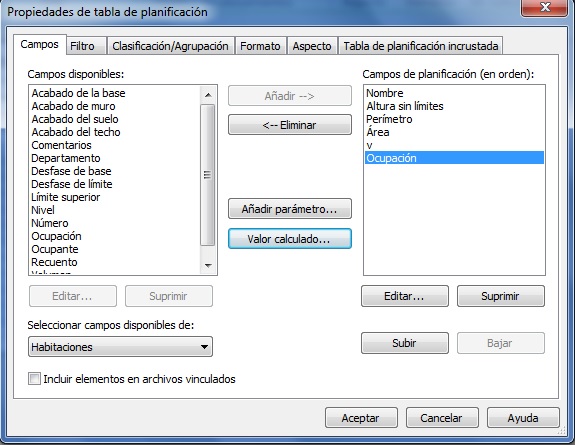

Campo nuevo de Ocupación creado

Campo nuevo de Ocupación creado

Se indica otra vez Aceptar, y en la tabla el programa crea una nueva columna para este nuevo campo.

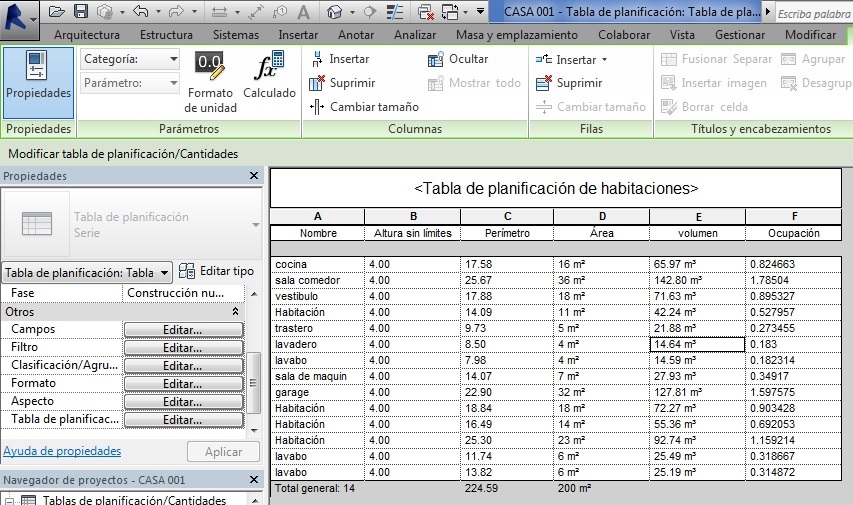

Tabla de planificación de superficies con el nuevo campo Ocupación creado

Tabla de planificación de superficies con el nuevo campo Ocupación creado

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.

Anuncios

Acerca de Yolanda Muriel
Arquitecta, ingeniera de edificación y Arquitecta técnica Barcelona, España

2 Responses to REVIT ARCHITECT (175) – Fórmula en Campo Tabla de planificación

  1. Hola Yolanda. Sabes si es posiblle excluir una celda (o varias) en la suma de una columna?

    Me gusta

    • Hola Alejandro. En principio, en Revit solamente se pueden crear Tablas de planificación, a día de hoy, tal y como se explica en este artículo que has leído, por medio de los Cuadro de diálogo mostrados, y que no permiten eliminar celdas. Sí que puedes eliminar campos, por medio del acceso al Cuadro de diálogo de construcción de la tabla. Por otro lado, cuando accedes desde el Navegador de proyectos a la tabla de planificación, superiormente hay una Ficha de esta tabla, que permite realizar acciones con las Filas y Columnas: insertar, suprimir, cambiar de tamaño.
      Para realizar tablas personalizadas de excel a día de hoy hay que utilizar otras herramientas como puede ser Dynamo, que realizando una serie de Nodos te permiten crear la tabla y exportarla.
      Próximamente realizaré un artículo al respecto, donde volcaré la información que he encontrado.
      Saludos
      Yolanda
