REVIT ARCHITECTURE (603) – Muros (6) Unir muros paralelos

Revit permite unir muros paralelos próximos (a menos de 6 pulgadas = 15,24 cm).

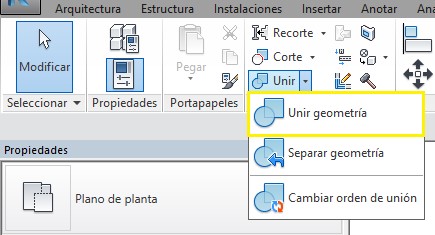

La unión de muros se realiza con la herramienta Modificar – Geometría – Unir – Unir geometría. El primer paso es seleccionar esta herramienta de Unir geometría y después, seleccionar los dos muros que se han de unir.



3179



3180

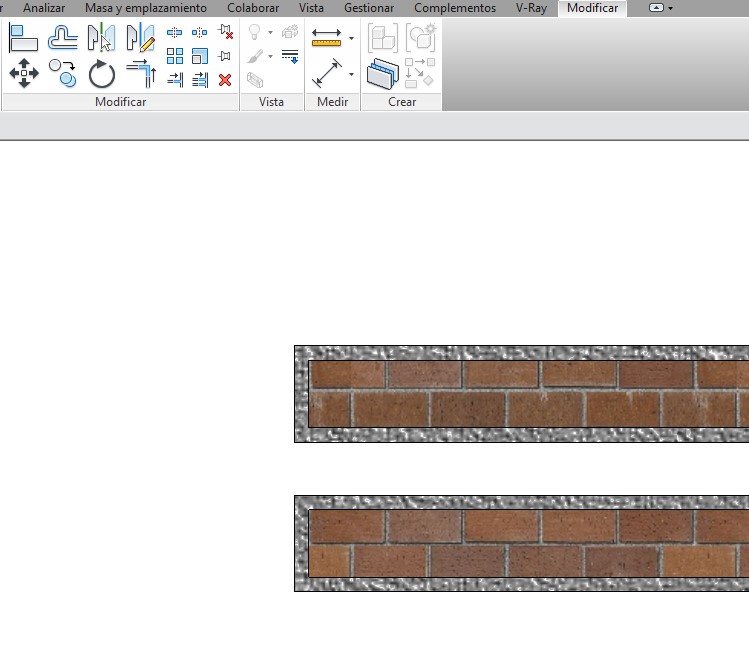

Muros paralelos

3181
Selección del primer muro paralelo con la herramienta Unir geometría



En el caso de que uno de los muros tenga elementos alojados  tales como puertas, ventanas, … este elemento alojado cortará el muro que se une.



3182

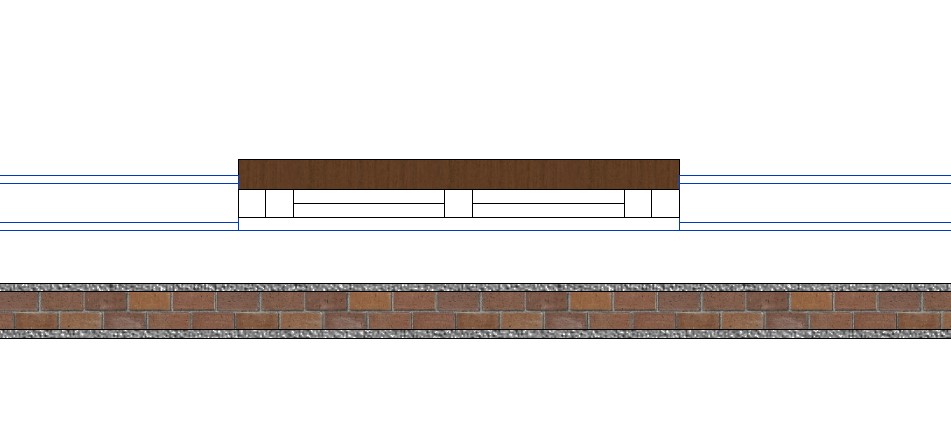

Muros paralelos unidos. La ventana existente en un muro paralelo corta el otro muro paralelo unido



3184

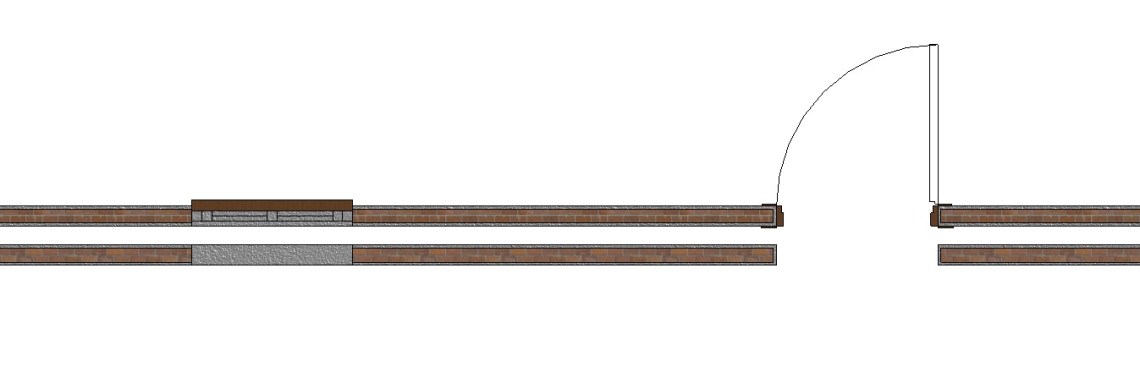

Muros paralelos unidos. La puerta alojada en un muro corta el otro muro paralelo unido
