Revit Architect (85) – Escaleras singulares. Geometría irregular

Si se tiene que modelar una escalera singular, con geometría compleja, como la del siguiente ejemplo, se puede realizar por medio de la opción Arquitectura – circulación – escalera – Escalera por boceto, y luego utilizar las opciones de Contorno y Contrahuella, para realizar la escalera. Para obtener más detalles sobre estas opciones, se puede consultar los artículos anteriores Escaleras (3) y (4).

328

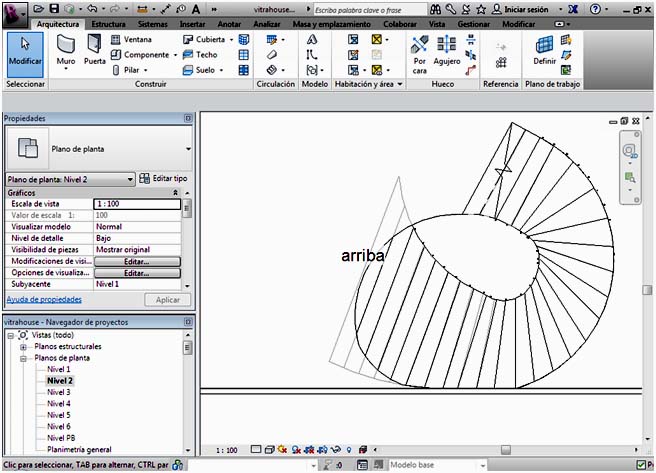

Planta de la escalera
329

Perspectiva de la escalera
332

Visión 3D escalera
331

Visión 3D acceso superior escalera
330

En los diferentes artículos desarrollados sobre escaleras en este blog, se ha compartido la información necesaria para poder modelar todo tipo de escaleras con Revit.
