REVIT ARCHITECT (156) – Añadir Borde a una forma

En el Entorno de diseño conceptual puede ser necesario modificar una Forma, por medio de Modificar el borde de la misma.

Con la opción Añadir borde, se puede añadir una línea en una cara, que se llama Borde, para luego estirar de esa línea y modificar la forma. Esta opción se encuentra en Modificar/elementos de formaModificar formaAñadir borde.

En el siguiente ejemplo se puede ver cómo se puede utilizar esta herramienta.

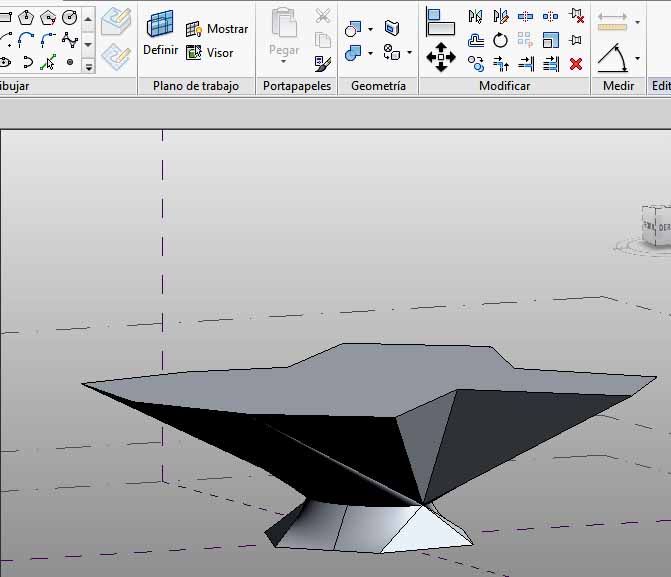

Forma a la que se va a añadir un Borde - 3D

Forma a la que se va a añadir un Borde – 3D

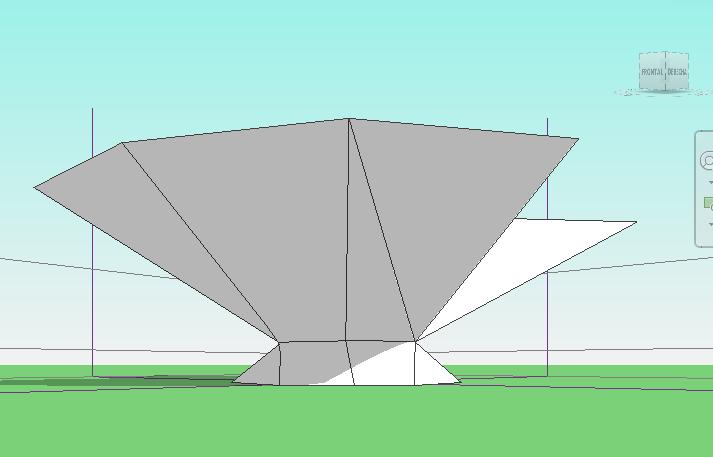

Forma a la que se va a añadir Borde- perspectiva

Forma a la que se va a añadir Borde- perspectiva

Y ahora se añade el Borde a la forma:

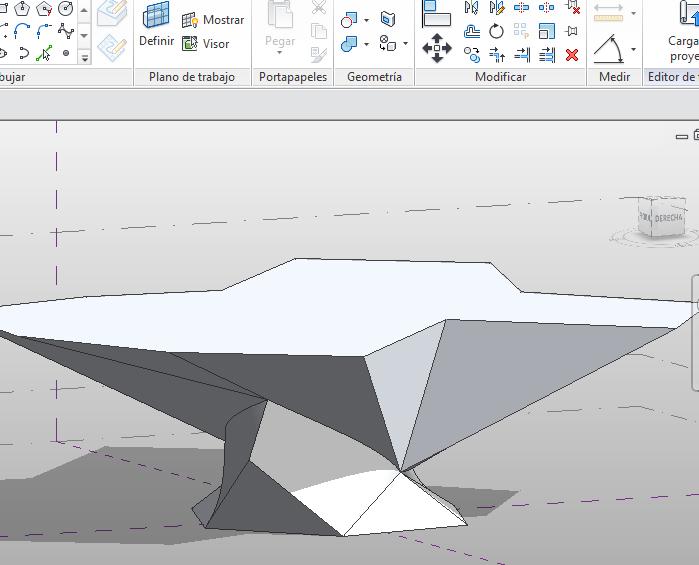

Forma con Borde-arista añadido que crea dos planos nuevos en la base de la misma

Forma con Borde-arista añadido que crea dos planos nuevos en la base de la misma

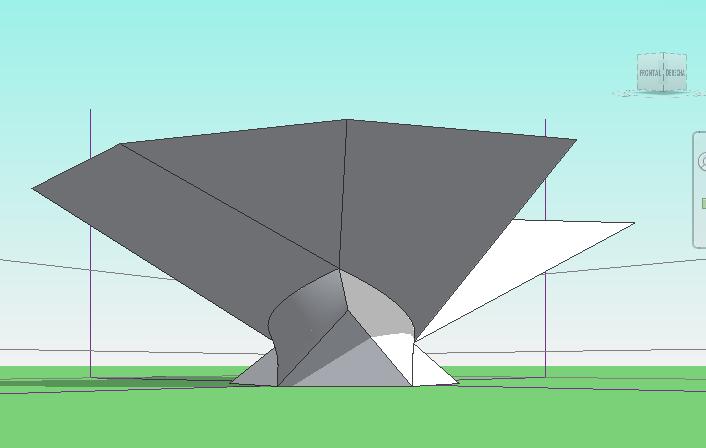

Perspectiva de la forma con Borde añadido

Perspectiva de la forma con Borde añadido

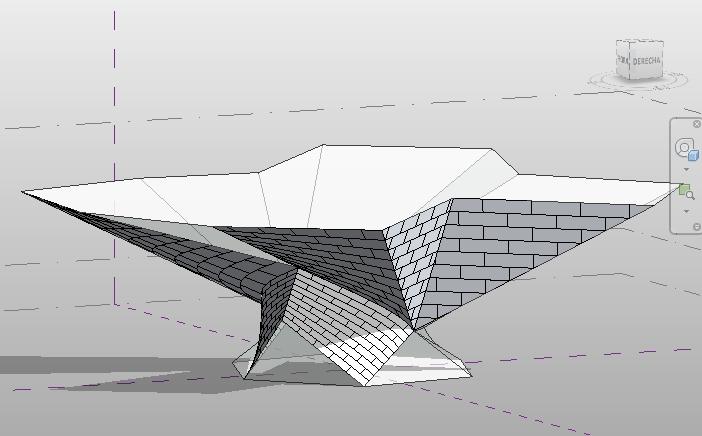

623

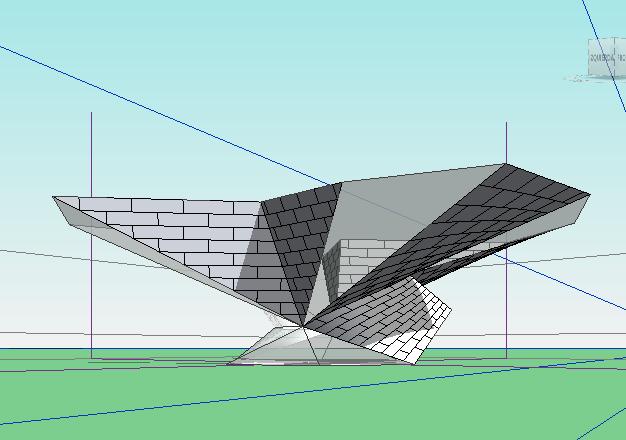

624

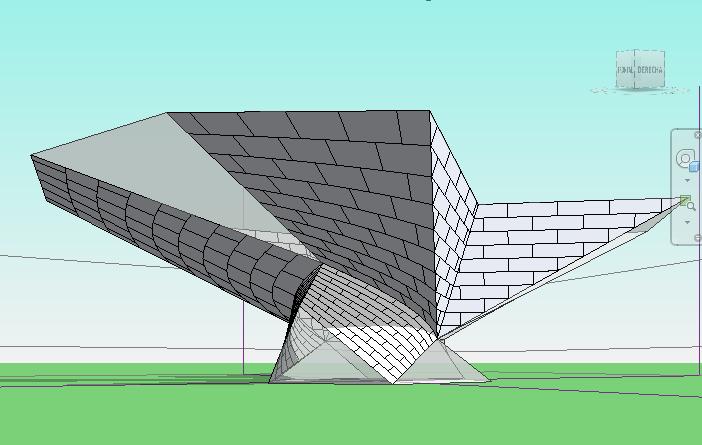

625
