REVIT ARCHITECT (155) – Forma basada en referencia o sin restricciones

En el Entorno de diseño conceptual se pueden crear dos tipos de forma:

Forma basada en referencia. Es una forma que se genera por medio de Líneas de referencia, Puntos de referencia o otra parte de otra forma. En Inicio – Dibujar – Líneas de referencia, se encuentra la opción para crear dichas líneas.

Este tipo de forma se utiliza cuando se necesita que exista una Relación paramétrica entre esta forma y una Geometría o Referencia. Al establecerse una relación, cuando la Geometría o Referencia se modifica, también se modifica esta forma.

Los Perfiles de esta forma están Bloqueados por defecto, en el caso de Extrusiones o Barridos.

Para modificar esta forma se puede actuar directamente sobre las Líneas de referencia, Puntos de referencia… modificando los mismos con los controles 3D.

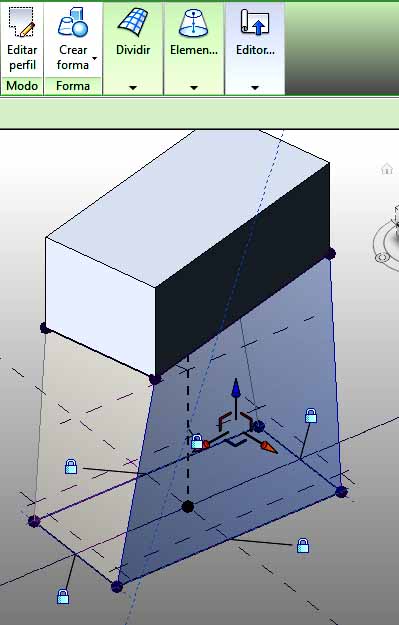

Forma basada en referencia, creada a partir de una base formada por un rectángulo con líneas de referencia

Forma basada en referencia, creada a partir de una base formada por un rectángulo con líneas de referencia

Forma sin restricciones. Es el caso contrario al anterior, ya que se crea por medio de Líneas,… no tiene establecida una Relación paramétrica con otro elemento, y los Perfiles están Desbloqueados por defecto.

Forma sin restricciones

Forma sin restricciones
