REVIT ARCHITECTURE (183) – Herramienta Paseo de la rueda

La herramienta Paseo permite recorrer el modelo como si se fuera caminando por él. Para utilizar esta opción hay que mostrar La Rueda completa de navegación o bien la Rueda pequeña de vista del edificio. Se ha de seleccionar la opción Paseo y se ha de mantener pulsado el botón de Paseo. Aparece un Icono en forma de círculo central de movimiento.

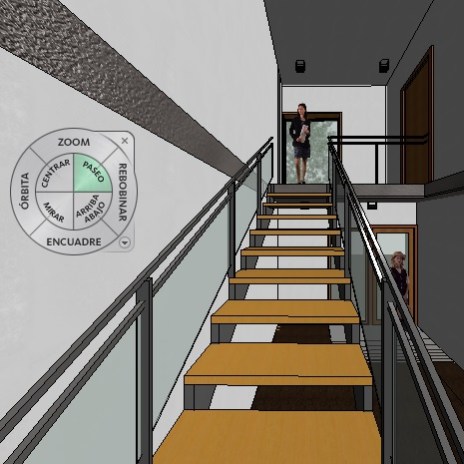

Icono circular que aparece al mantener pulsada la opción Paseo

Icono circular que aparece al mantener pulsada la opción Paseo

En las siguientes imágenes se muestra un ejemplo de paseo que consiste en subir la escalera de una vivienda unifamiliar:

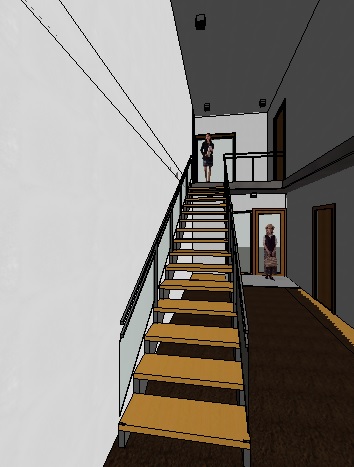

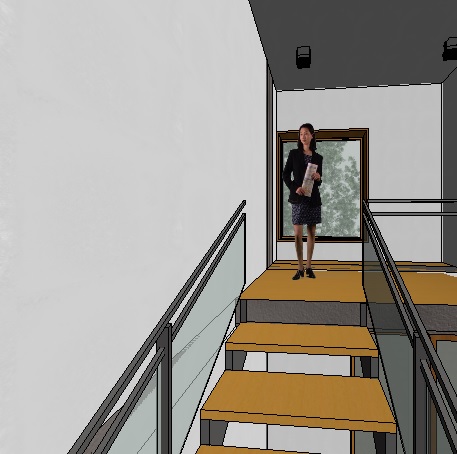

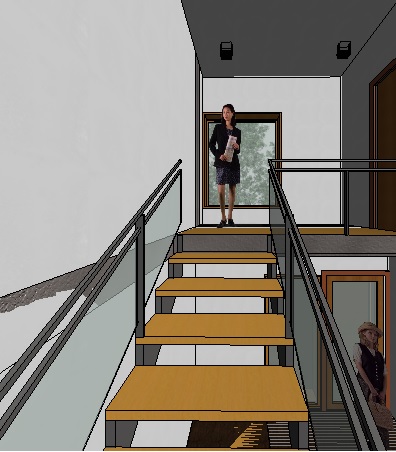

recorrido escalera

recorrido escalera

recorrido escalera

recorrido escalera

recorrido escalera

recorrido escalera



recorrido escalera

recorrido escalera

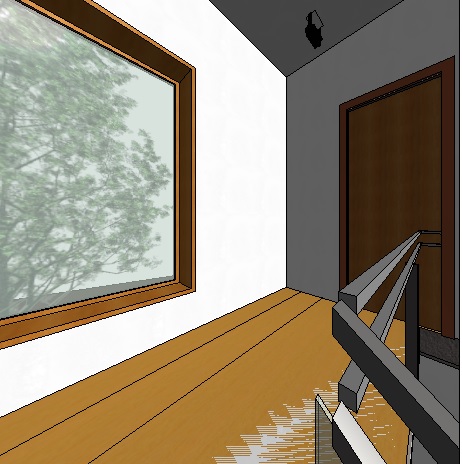

llegada a planta superior por escalera

llegada a planta superior por escalera

final recorrido escalera

final recorrido escalera

Desde el Cuadro de propiedades de la Rueda se puede cambiar la Velocidad de movimiento de la Herramienta Paseo. También se puede seleccionar la opción Mover en paralelo al plano de suelo, de forma que la altura del punto de vista respecto al suelo se mantiene constante. Y cambiar la altura del punto de vista por medio de la opción de la Rueda Arriba/abajo.

Esta herramienta de Paseo permite decidir qué perspectivas son mas interesantes para renderizar y por tanto es una herramienta de trabajo muy útil a la hora de explicar un Modelo por medio de 3D.
