REVIT ARCHITECTURE (202) – ESPECIFICACIÓN DE UN ARCHIVO DE IMAGEN PARA UN ASPECTO DE MODELIZADO

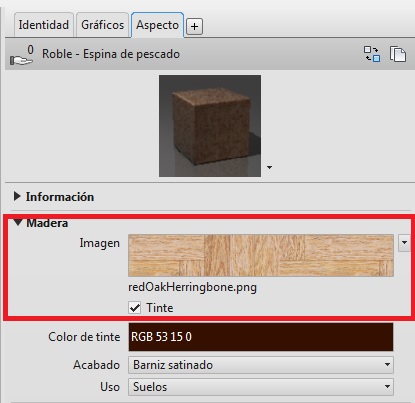

Para usar una textura, un color, un diseño, patrón o mapa de relieve diferentes para un Aspecto de modelizado, se puede utilizar un archivo de imagen. Este archivo se ha de seleccionar en la ficha Aspecto modelizado del cuadro de diálogo Materiales.

840

Una textura o un diseño complejo en el aspecto de modelizado puede incrementar el tiempo necesario para modelizar una imagen, por lo que es recomendable no utilizar imágenes mayores a los 10.000 bits.
Para indicar un archivo de imagen, hay que ir a Imagen, y seleccionar la imagen que se muestra para poder abrir el Editor de texturas. Los formatos de imagen que admite el programa son BMP, JPG, JGEG y PNG.

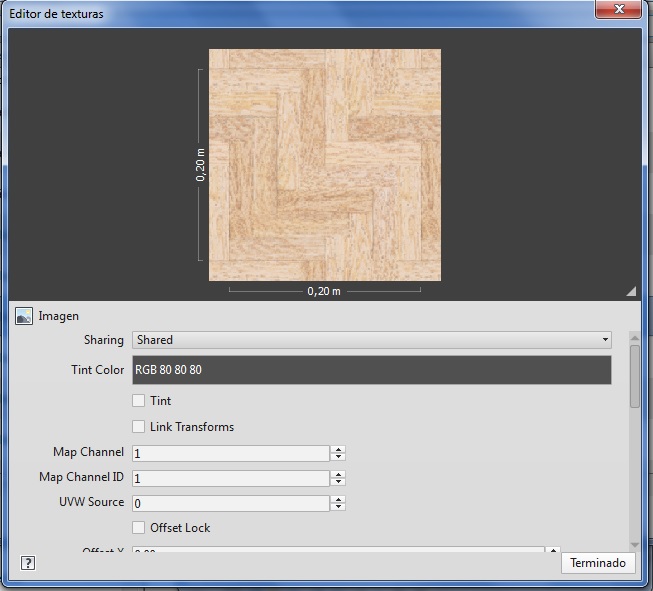

Editor de texturas

Editor de texturas

En Tamaño de la muestra se ha de indicar el tamaño que representa la imagen. Por ejemplo si una imagen representa 200mm, hay que indicar 200.
En Posición, para la opción Rotar, se ha de indicar los grados de rotación en la dirección de las agujas de reloj. Se puede indicar un valor entre 0 y 360 o bien usar el control deslizante.
rotar

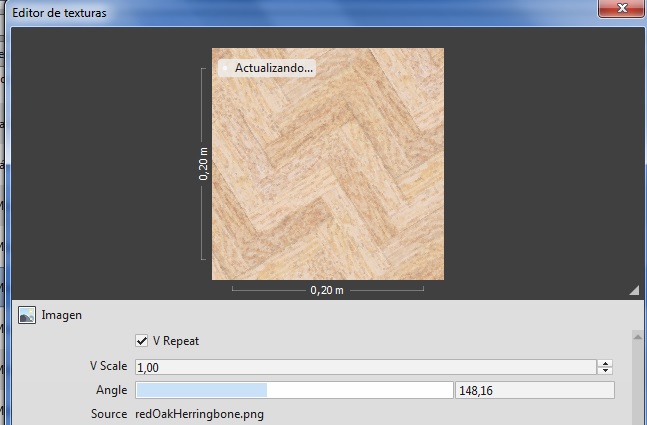

rotar. Pavimento de madera rotado con ángulo de 148º

Si se utilizar una imagen para definir un color determinado, hay que indicar en la opción Brillo un valor concreto. Esta opción es un multiplicador, quiere esto decir que si se indica el valor de 1 no se produce ningún cambio, pero si se indica por ejemplo el valor de 0,5 el brillo se reduce a la mitad.
Con la opción Invertir se puede invertir la imagen. Para una imagen que define un color, esta opción invierte los colores claros y oscuros de la imagen. Para una imagen que define una textura esta opción invierte los puntos altos y bajos del patrón de texturas.
Y cada imagen en función de sus características propias tiene opciones suplementarias a las indicadas.
