REVIT ARCHITECT (326) – DYNAMO (8)- Code Block (4)

En este artículo se va a realizar una tarea consistente en crear un círculo con un Nodo Code Block.

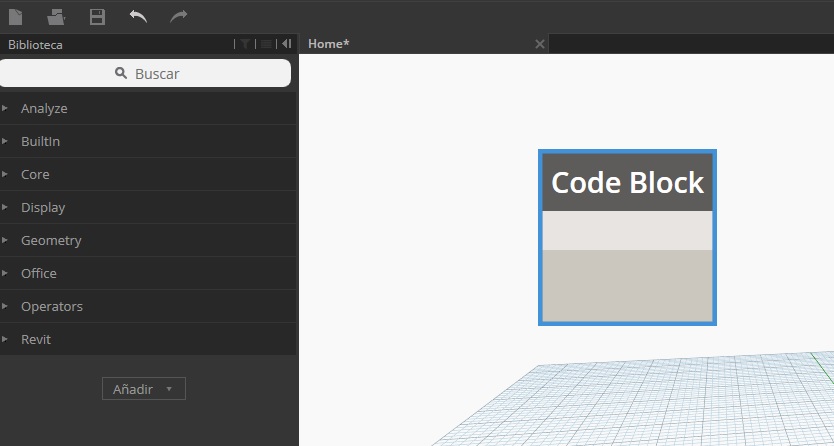

Para ello lo primero que hay que hacer es doble clic con el ratón sobre la pantalla para crear el Nodo Code Block.

1263

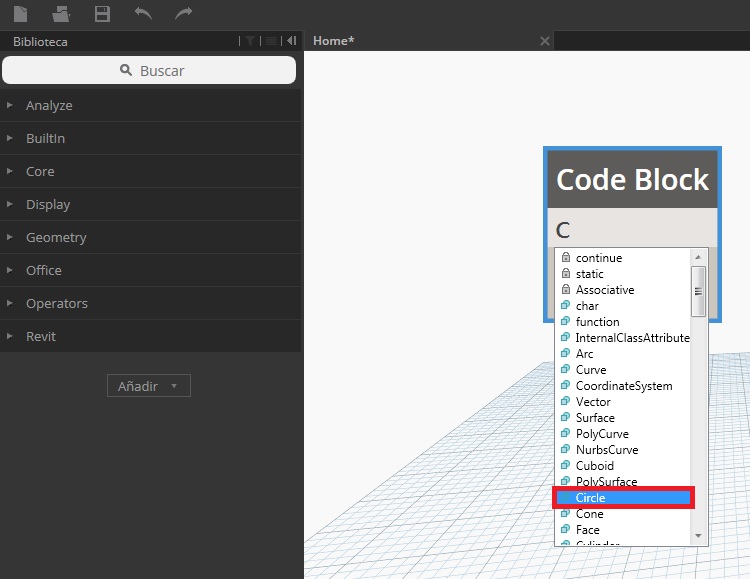

A continuación hay que establecer el tipo de Code Block.:  Circle.ByCenterPointRadius(x,y); Para ello hay que buscar entre las diferentes opciones que aparecen en el desplegable la opción de “circle”.

1264

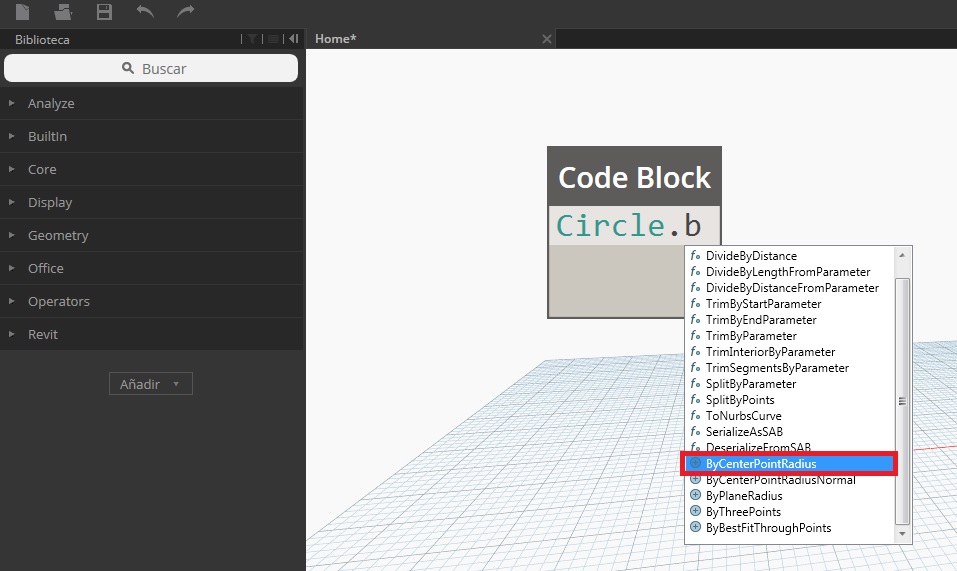

Una vez encontrada, hay que hacer doble clic sobre ella para que forme parte del tipo de Nodo.

1265

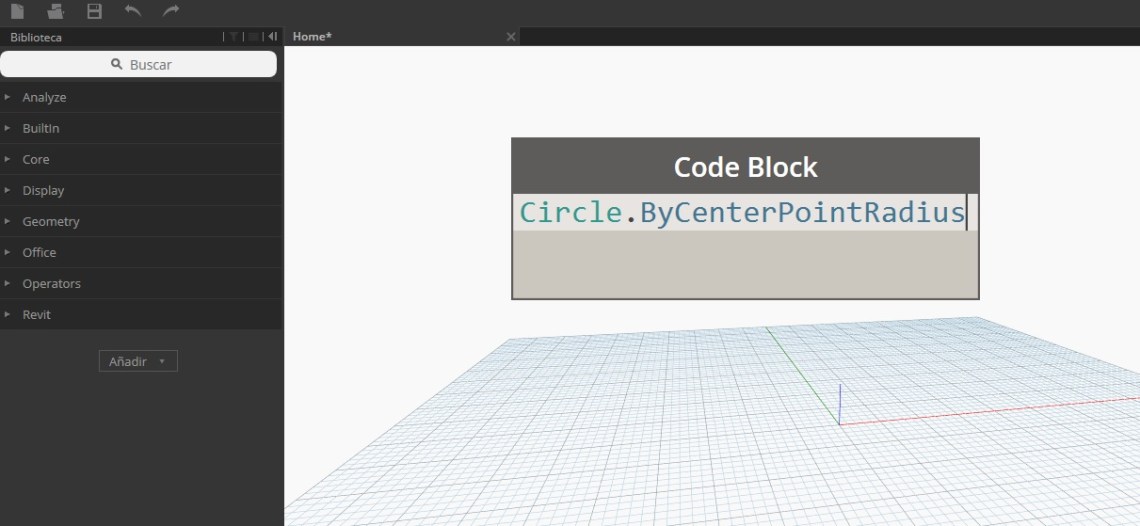

Lo siguiente a realizar es indicar punto y a continuación elegir del desplegable que se muestra al colocar el punto la opción particular respecto a la forma de realizar el círculo que en nuestro caso es BycenterPointRadius. De esta forma ya tenemos el Nodo.

1266

Hay que introducir las coordenadas (x,y) bien manualmente o bien realizando clic en el espacio de trabajo.

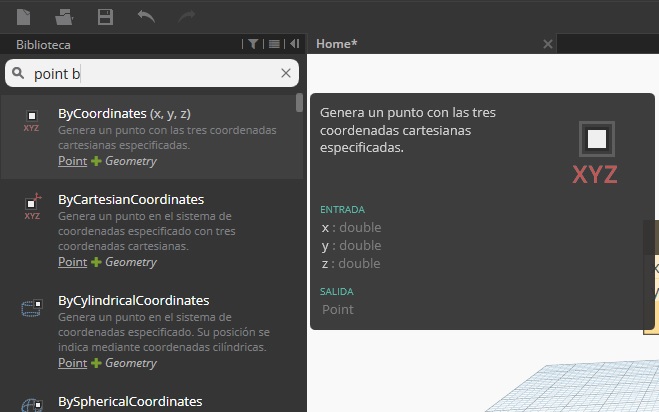

Luego hay que crear un Nodo Point.ByCoordinates y un Nodo Number Slider, conectando los mismos con el Nodo Code Block.

1267

1268

El resultado es el siguiente (el círculo puede tener un radio diferente por medio del Nodo Number Slider.

1269
