REVIT ARCHITECTURE (450) – Estilo de líneas

Los estilos de línea sirven para crear diferentes tipos de líneas, como puede ser una línea discontinua (—–) o una línea con eje para indicar un plano de referencia o un plano vertical.

El programa por defecto incluye varios tipos de línea predefinidos los cuales tienen un nombre que define la línea (trazo punto…) o bien define el lugar donde se utiliza este tipo de línea (como por ejemplo líneas <boceto>…). Estos estilos de línea están guardados por el programa en la plantilla de proyecto que se puede utilizar a la hora de realizar un proyecto,

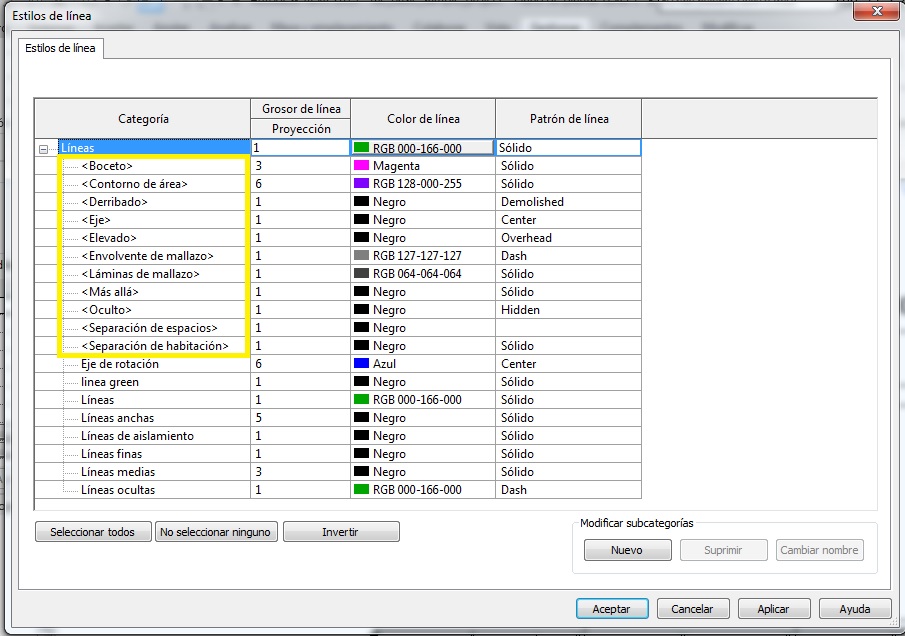

tipos de línea que corresponden a emplazamiento de la línea <>



tipos de línea por la definición gráfica de la línea



Una idea importante a retener es que en el Editor de familias no se puede crear un nuevo estilo de línea, aunque sí se pueden modificar sus características: grosor, color, patrón de las líneas… Es decir solamente se pueden crear nuevos estilos de línea en el entorno de Proyecto.

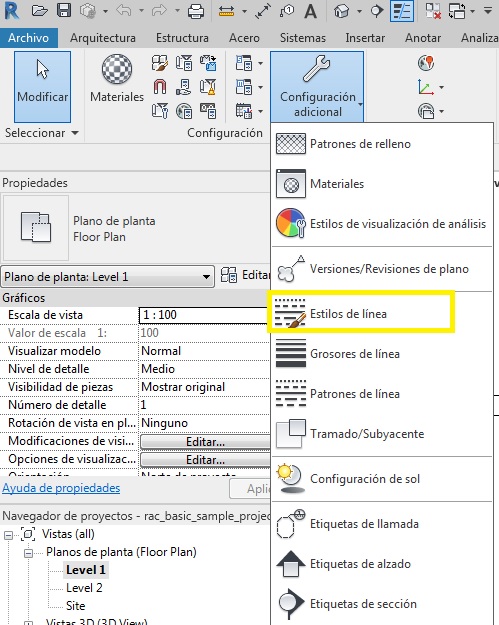

Accediendo al Cuadro de diálogo Estilos de línea se puede crear un nuevo estilo de línea. Para acceder a este cuadro de diálogo hay que ir a Gestionar – Configuración adicional – Estilos de línea.

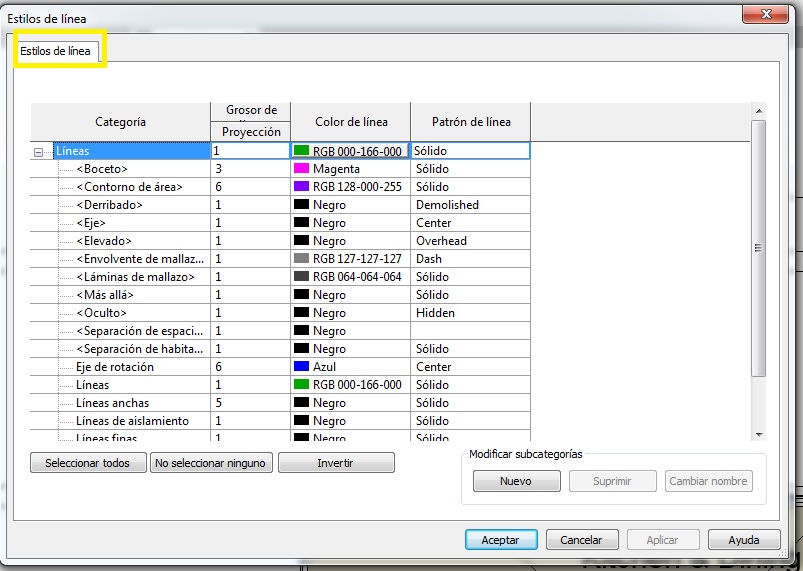

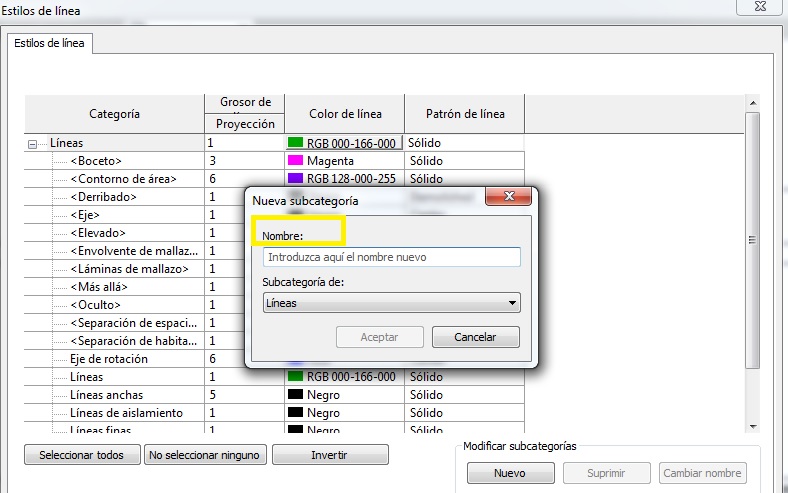

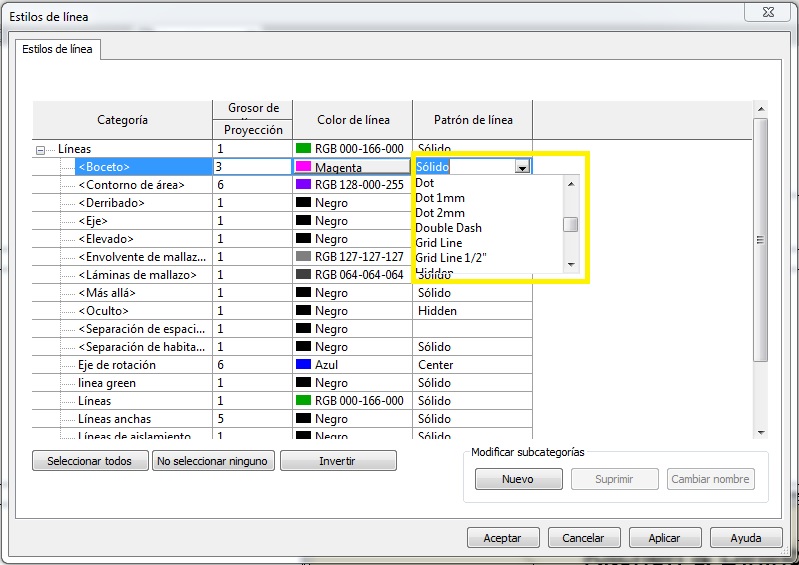

Aparece el siguiente cuadro de diálogo Estilos de línea. Una vez se ha accedido a este cuadro de diálogo hay que seleccionar la opción Nuevo y se ha de indicar un nuevo nombre para el estilo de línea que se ha de crear.

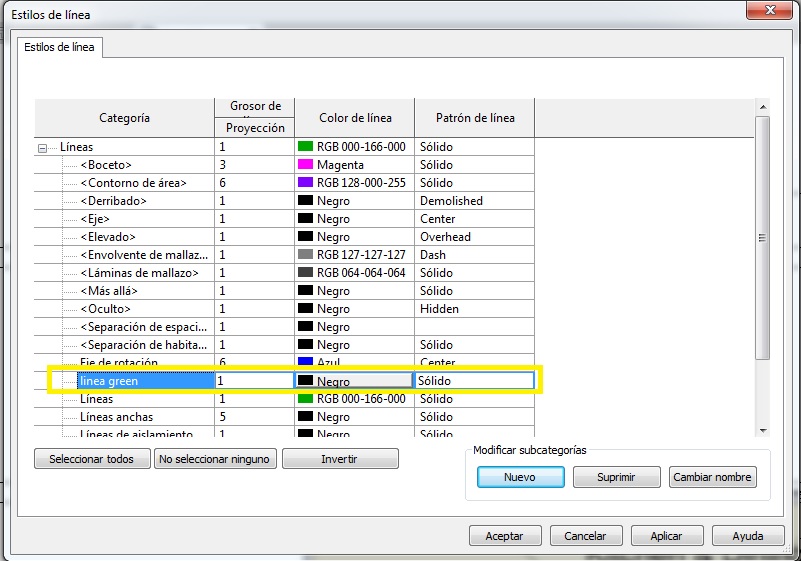

Este nuevo estilo de línea aparece añadido a la lista existente de estilos en el cuadro de diálogo Estilos de línea.




Desde este cuadro de diálogo se pueden definir los valores de Grosor, Color, Patrón de línea del nuevo estilo de línea.

grosor de tipo de línea



color de tipo de línea



patrón de línea

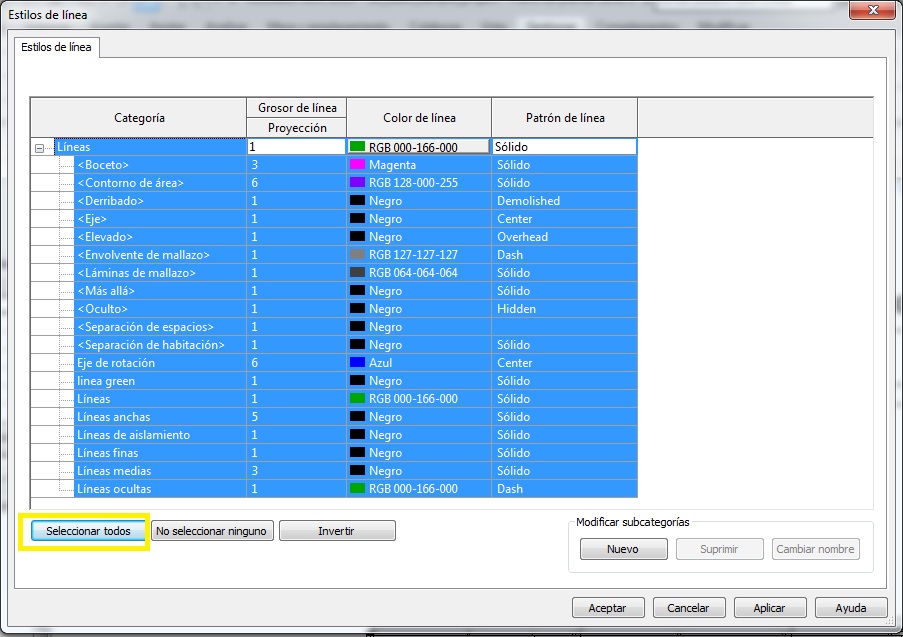

Con la opción del cuadro de diálogo Seleccionar todos se pueden deseleccionar todos los estilos de línea y con la opción Deseleccionar todos, el caso contrario a seleccionar.

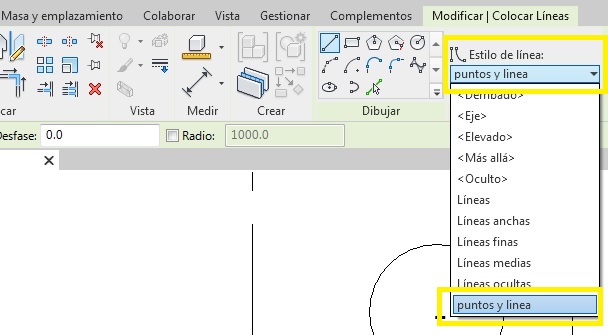

Cuando se está en el entorno de trabajo de proyecto se puede utilizar el nuevo estilo de línea creado, como en nuestro caso “puntos y linea”, en la opción que aparece cuando se selecciona la herramienta Línea.

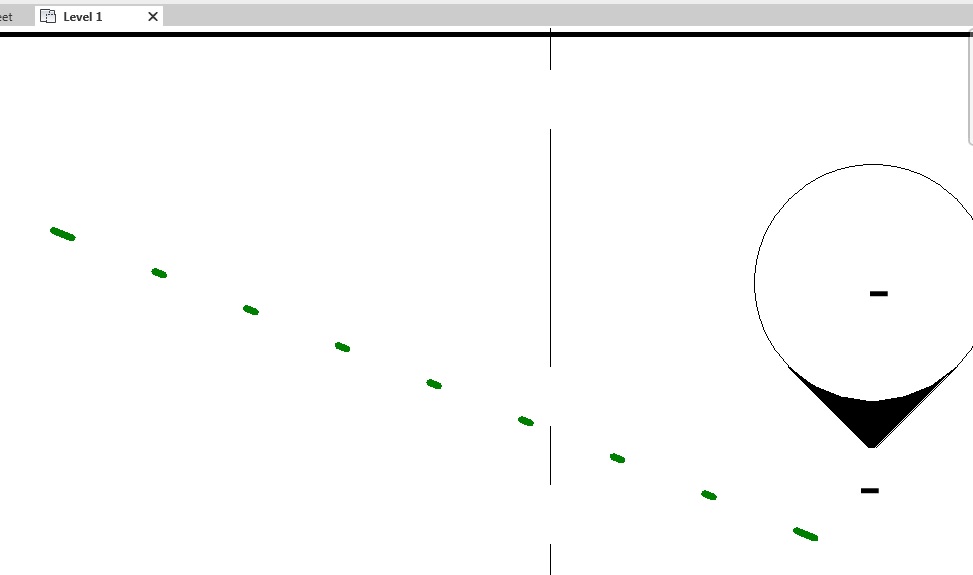

El nuevo estilo de línea creado es el que se ve en la siguiente imagen.
