REVIT ARCHITECTURE (493) – Propiedades de tipo de techo

Se pueden modificar las propiedades de tipo de un techo como puede ser el grosor, el patrón de relleno y otras características que indicaremos a continuación.

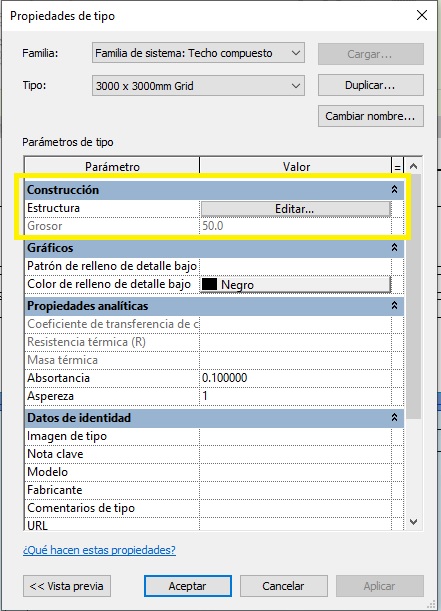

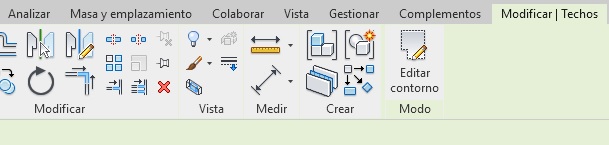

Para modificar las propiedades de tipo de un techo hay que seleccionar el mismo e ir a Modifica – Propiedades de tipo.






Los cambios realizados en estas propiedades de tipo cambian todos los ejemplares de falso techo creado.

A continuación enumeramos estas propiedades de tipo de techo:

Propiedades de construcción

  • Estructura. Cuando el techo tiene una estructura compuesta por medio de esta opción se pueden añadir, modificar y eliminar capas que forman este techo.






Cuadro de diálogo Editar estructura





04
Cuadro de diálogo Modificar material de estructura

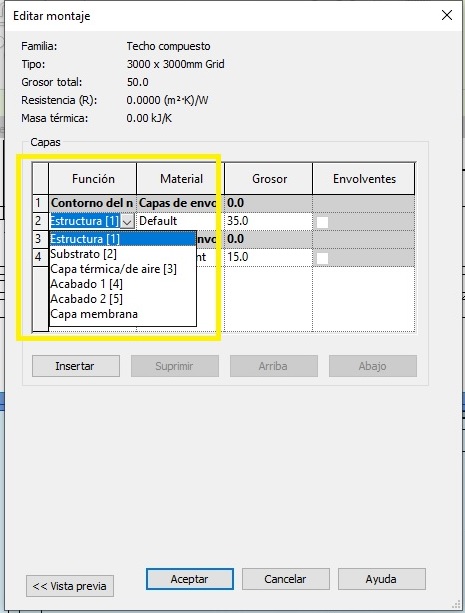

Capas de la estructura de un techo



  • Grosor. Es una propiedad de lectura que indica el grosor del techo.



Propiedades de gráficos

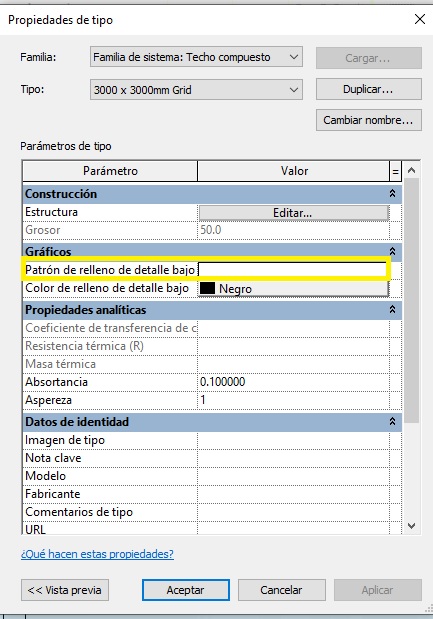

  • Patrón de relleno de detalle bajo. Cuando la vista tiene un nivel de detalle bajo el patrón de relleno que se define en este apartado es el que se muestra en la vista.






Tipos de patrón de relleno por defecto que proporciona Revit



  • Color de relleno de detalle bajo. Cuando la vista tiene un nivel de detalle bajo el color que se indique en este apartado, será el que se vea en el patrón de relleno.




Opciones de color de relleno



Propiedades de identidad

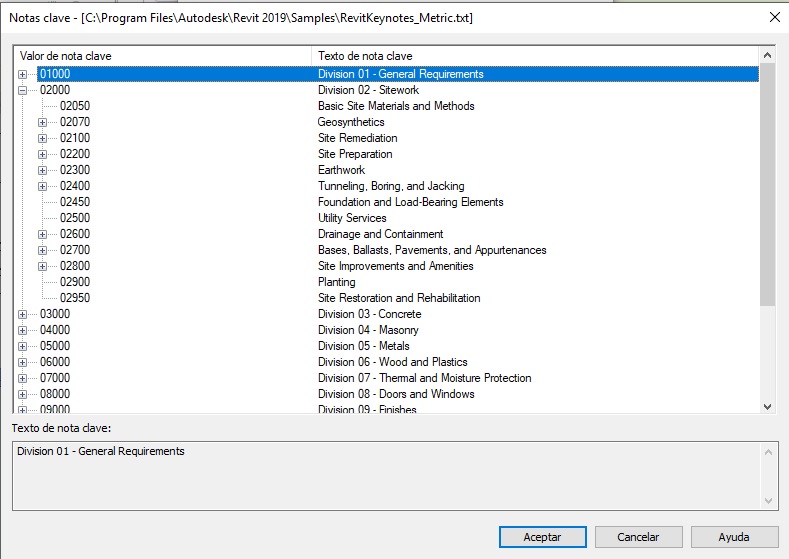

  • Nota clave. Como su nombre indica se trata de indicar una palabra clave o varias para este techo creado. Por medio de esta opción se puede acceder a un cuadro de diálogo Notas clave, que contiene palabras clave para todos los tipos de elementos del modelo.






  • Modelo. Es el modelo de los materiales del techo.
  • Fabricante. En este apartado se puede indicar el fabricante del techo.
  • Comentarios de tipo. Esta información que puede estar en una tabla de planificación, son comentarios que puede añadir el proyectista sobre el techo modelado.






  • URL. Se trata de una posición web sobre información del techo que se puede enlazar de forma directa con el programa y con este cuadro de propiedades tipo.
  • Descripción. Se indica la descripción del tipo de familia.
  • Descripción de montaje. En este apartado se describe el montaje de techo basada en la indicación de un código de montaje.

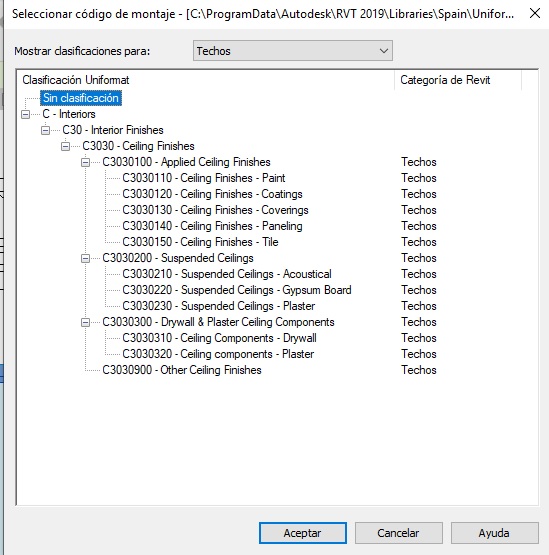

  • Código de montaje. Se trata del código de montaje Uniformat.






  • Marca de tipo. Se trata de un valor que se aplica a cada tipo de techo específico, exclusivo de cada techo de proyecto, de forma que si el número que se pretende dar al techo está ya aplicado a otro techo, el programa nos avisará.
  • Costo. El precio del techo.



Propiedades analíticas

  • Coeficiente de transferencia de calor (U). como su nombre indica es el valor de este coeficiente.
  • Resistencia térmica (R ). Tal i como se indica, el valor de dicha resistencia.
  • Masa térmica. Es la capacidad térmica o la capacidad calorífica.
  • Absortancia. La capacidad del techo de absorber radiación, , que equivale a la relación entre el flujo radiante absorbido y el flujo de radiación incidente.
  • Aspereza. Es la textura de la superficie del techo que por medio de este parámetro se puede indicar un valor.
