REVIT ARCHITECTURE (494) –Propiedades de ejemplar de techo

Los techos, además de las propiedades de tipo, que ya se han visto en el artículo REVIT ARCHITECTURE (493) – Propiedades de tipo de techo, tiene propiedades de ejemplar. Estas propiedades son las siguientes y se encuentran en el cuadro de Propiedades:

Restricciones

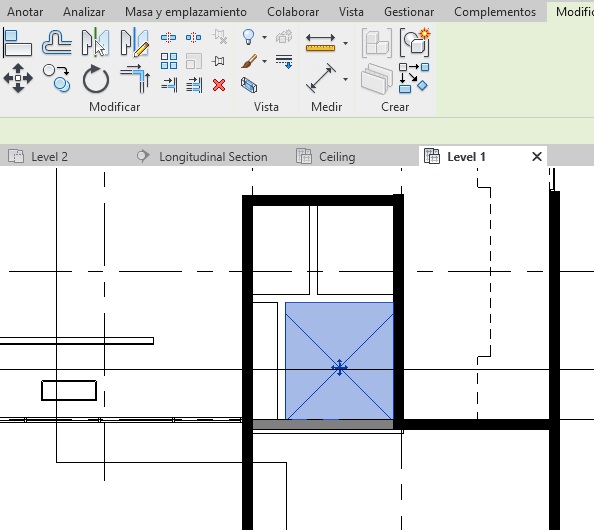

  • Nivel. Como su nombre indica se trata del nivel en el que está en techo.

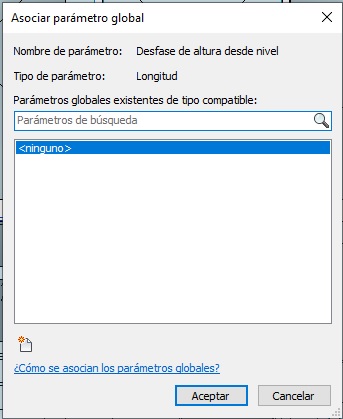

  • Desfase de altura desde nivel. Es la distancia entre el techo y un nivel determinado, como puede ser el suelo del espacio en el que se encuentra el techo. Esta opción tiene la posibilidad de crear parámetros accediendo desde ella a un cuadro de diálogo Asociar parámetro global.

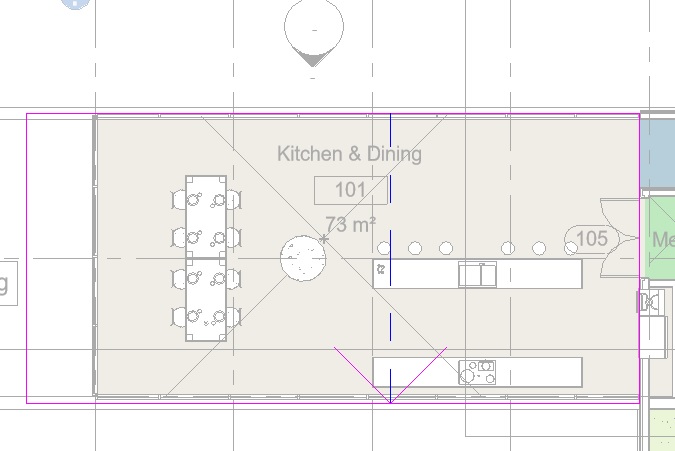

  • Delimitación de habitación. Con esta opción activa el techo puede servir para delimitar el perímetro de una habitación.

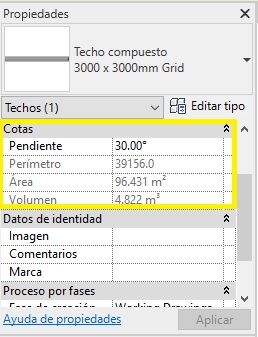

Cotas

  • Indica el valor de la pendiente cuando el techo se ha creado con esta opción.







  • Perímetro. Revit calcula el perímetro del techo y muestra el valor en este apartado. Es un valor solo de lectura.
  • Área. El programa calcula el valor del techo y lo muestra en este apartado. Es un valor solo de lectura.
  • Volumen. Es el valor del cálculo del techo que realiza el programa y se muestra en este apartado. Es un valor solo de lectura.






Datos de identidad

  • Comentarios. Son comentarios que el usuario ha indicado. Estos comentarios se pueden utilizar para otros elementos de la misma categoría, y de diferente familia.
  • Imagen. Se puede seleccionar una imagen para este techo creado.
  • Marca. Es una identificación del techo que la establece el usuario.






Proceso por fases

  • Fase de creación. Especifica la fase en que se creó el ejemplar.
  • Fase de derribo. Especifica la fase en que se derribó el ejemplar.







Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
