REVIT ARCHITECT (93) – Anotaciones. Cotas permanentes (5). Modificar el texto de cota

El texto numérico de una cota permanente se puede, o bien, complementar con información adicional en forma de texto, o bien, sustituir por un texto (pero NO SE PUEDE SUSTITUIR POR UN VALOR NUMÉRICO diferente al que tiene la cota).

En el primer caso, para complementar el valor numérico de la cota, con texto adicional, hay que hacer clic con el ratón en el texto de la cota, apareciendo un cuadro de diálogo como el siguiente.

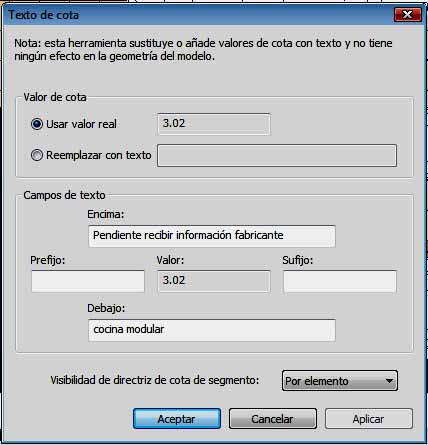

Cuadro  de diálogo Texto de cota

Cuadro de diálogo Texto de cota

Hay que indicar, Usar valor real y  la información de texto que se desea colocar: Encima, Debajo, Prefijo y Sufijo, respecto el valor numérico de la cota. Un ejemplo para texto encima y debajo del valor de cota, es el siguiente:

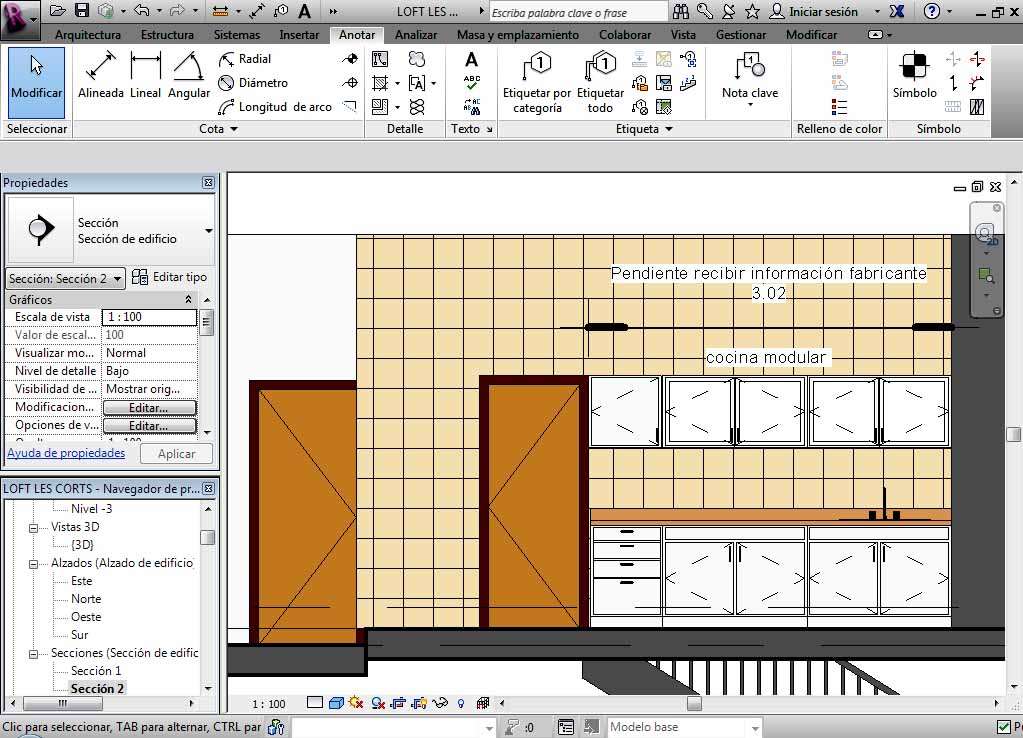

Texto complementario encima y debajo del valor numérico de cota

Texto complementario encima y debajo del valor numérico de cota

Aunque el valor numérico de una cota permanente no se puede sustituir por otro valor numérico diferente, sí se puede sustituir por un texto. Para ello  hay que hacer clic con el ratón en el valor numérico de la cota, y acceder al cuadro de diálogo Texto de cota, elegir la opción, y en Valor de cota, elegir la opción Reemplazar con texto.

Valor numérico de cota sustituido por un texto

Valor numérico de cota sustituido por un texto
