REVIT ARCHITECT (99) – Estudios solares (5) Estudio solar de iluminación

El estudio solar de iluminación, es un estudio en el que la posición del sol no hace referencia a condiciones reales de posición del sol, sino que la posición es aquella buscada en la representación 3D, es decir una posición estratégica de proyecto. Es una forma adecuada para los modelados 3D que permite Revit. El resultado se exporta como una imagen.

Para realizar este estudio, primero hay que ir a Camino del solConfiguración del sol, y en Estudio solar se ha de elegir Iluminación.

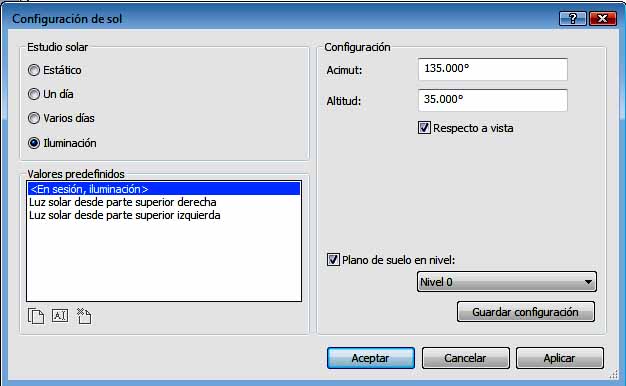

Cuadro de dialogo Configuración del sol para modo Iluminación

Cuadro de dialogo Configuración del sol para modo Iluminación

Existen unos valores predefinidos para la posición del sol, como son Luz solar desde parte superior derecha, y Luz solar desde parte superior izquierda, que pueden ser útiles.

Para definir valores de posición del sol hay que definir el Azimut y la Altitud del sol.

Los ángulos del Azimut (ángulo de orientación del sol desde el Norte Real) son para el Norte (0 grados), Este (90 grados), Sur (180 grados), y Oeste (270 grados), Norte otra vez (360 grados). Y todas las variantes deseadas a lo largo de este recorrido angular marcado.

La Altitud (ángulo vertical entre el horizonte y el sol), tiene 0 grados para el Horizonte y 90 grados para el Cenit.

La opción Respecto a vista, si se selecciona significa que la orientación del sol es la misma que la de la Vista (que el Norte que tiene definido la vista, Real o de Proyecto). En caso contrario, la orientación del sol coincide con la de los ejes del modelo.

En el caso de la opción Plano del suelo, hay que tener en cuenta que si se realiza este estudio en forma de modelizado (Vista modelizada), el programa no proyecta sombras sobre el plano horizontal definido. Hay que modelar un plano del suelo donde se proyectaran las sombras.

Una vez definidos todos los parámetros del cuadro, se indica Aplicar y Aceptar.

El estudio se puede exportar como imagen.
