REVIT ARCHITECT (125) – Detalles (5). Líneas ocultas

A la hora de realizar un detalle con los elementos Elemento de detalle, línea de detalle y Región rellena, se ha de tener en cuenta que el programa necesita que se establezcan un orden de los diferentes elementos comentados que componen el detalle, que determine la posición de cada uno de ellos respecto a superioridad o inferioridad. Es decir, en un detalle hay unos elementos encima de otros, y ésto, determinará la imagen final del detalle (en relación a la información mostrada por el mismo).

Ahora bien, los Elementos de detalle, siempre aparecen encima del modelo de Proyecto, no debajo.

Para ordenar los diferentes elementos, hay que seleccionar el mismo, y elegir entre las opciones que aparecen en la ficha Modificar elemento:

Poner en primer plano, Traer delante, Enviar al fondo, Enviar atrás.

Una vez ordenados los elementos que forman el detalle, se puede realizar las Mostrar Líneas ocultas, para los elementos que tienen situación inferior. Para ello, hay que ir a Vista – Gráficos – Mostrar líneas ocultas. Primeramente hay que seleccionar el elemento que está en posición superior. Luego hay que seleccionar el elementos inferior, del cual por tanto, sus líneas se verán como ocultas.

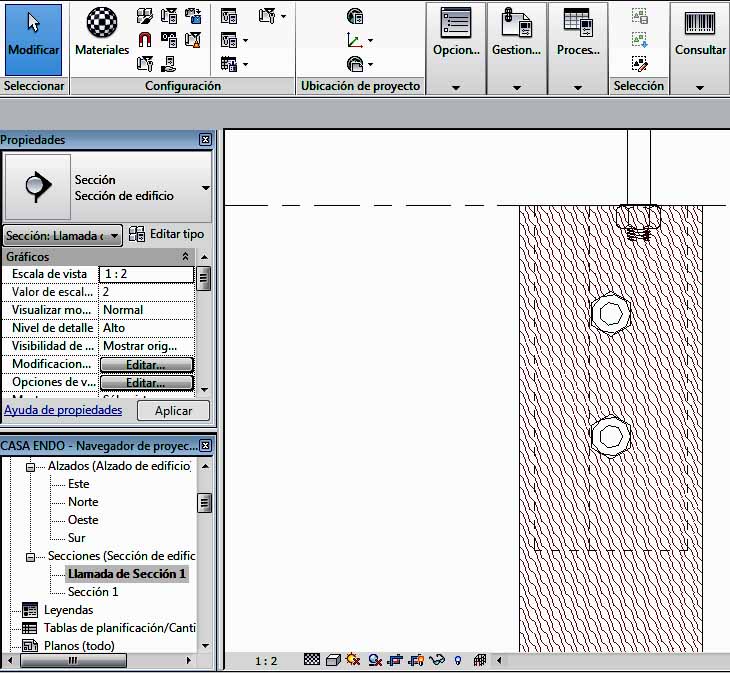

Por ejemplo, el siguiente detalle está formado por un elemento del Modelo, que es un pilar de madera, y varios Elementos de detalle, como son tuercas en diferentes vistas y una pletina metálica de anclaje. Por medio de la opción Líneas ocultas, se ha ocultado la Pletina de anclaje detrás del pilar de madera, de forma que la misma se ve con líneas discontinuas. También una tuerca superior que tiene una posición que la define como oculta, se muestra ahora con líneas ocultas.

Detalle

Detalle

La opción Eliminar líneas ocultas, permitiría realizar el resultado inverso al conseguido con Mostrar líneas ocultas. En el ejemplo, tendríamos que la placa de anclaje quedaría oculta, sin que se pudieran apreciar las líneas ocultas.
