REVIT ARCHITECTURE (181) – ViewCube Examinar objetos individuales

Con la opción Bloquear en la selección, Revit permite permite utilizar ViewCube de forma que el centro del Vista son los objetos seleccionados previamente. Para poder utilizar esta opción hay que seleccionar ViewCube y elegir la opción Bloquear en la selección de entre las diferentes opciones que aparecen con el botón derecho del ratón una vez realizada la selección comentada. El programa tiene presente una Vista cuyo punto central está basado en los objetos seleccionados. Para que se active esta opción de bloquear previamente hay que tener seleccionados los objetos. En caso contrario la opción aparece desactivada.

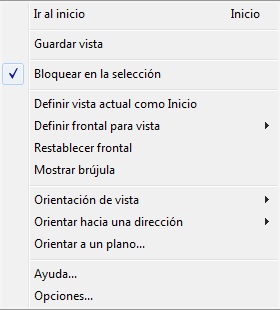

Opciones del botón derecho del ratón de ViewCube

Opciones del botón derecho del ratón de ViewCube

Cuando se cambie la orientación de la Vista con ViewCube, se hará teniendo en cuenta como punto central los objetos seleccionados.

Cuando esta opción de Bloquear está activa aparece al lado del símbolo de Inicio de ViewCube un candado que corresponde a la opción Bloquear en la selección.

Icono opción Bloquear en la selección

Icono opción Bloquear en la selección
