REVIT ARCHITECTURE (195) – Tabla de planificación de multicategoría

Para realizar una Tabla de planificación multicategoría, hay que tener en el proyecto Componentes que tienen Parámetros compartidos.

Hay que ir a Vista – Crear – Tabla de planificación – Tablas de planificación/Cantidades. Aparece un cuadro de diálogo Nueva tabla de planificación y hay que seleccionar en la lista categoría la opción Multicategoría.

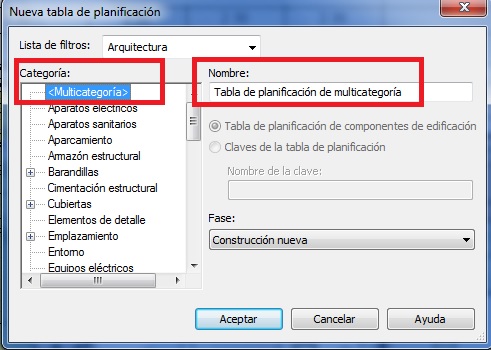

Cuadro de diálogo Nueva tabla de planificación

Cuadro de diálogo Nueva tabla de planificación

Aparece un siguiente cuadro de diálogo Propiedades de la tabla de planificación. En la lista Campos se encuentran los parámetros compartidos creados, los cuales se han de añadir a la lista de campos de planificación. Se puede elegir en Filtro estos parámetros compartidos que han añadido, de forma que solamente se van a ver en la tabla de planificación los componentes que tienen ese parámetro. Si no se indica filtro, en la tabla se va a ver todas las categorías de familia que tienen un parámetro compartido.

Indicando Aceptar se ve en la Tabla de planificación todos los componentes del parámetro compartido.

Este mismo proceso se puede seguir para realizar una Tabla de planificación de una única categoría, en la que hay que elegir en vez de Multicategoría en Campos, una categoría como puede ser una puerta o ventana. La ficha Filtro no se puede utilizar en este caso.
