REVIT ARCHITECTURE (217) – Alineación de líneas de patrón de modelo a elementos

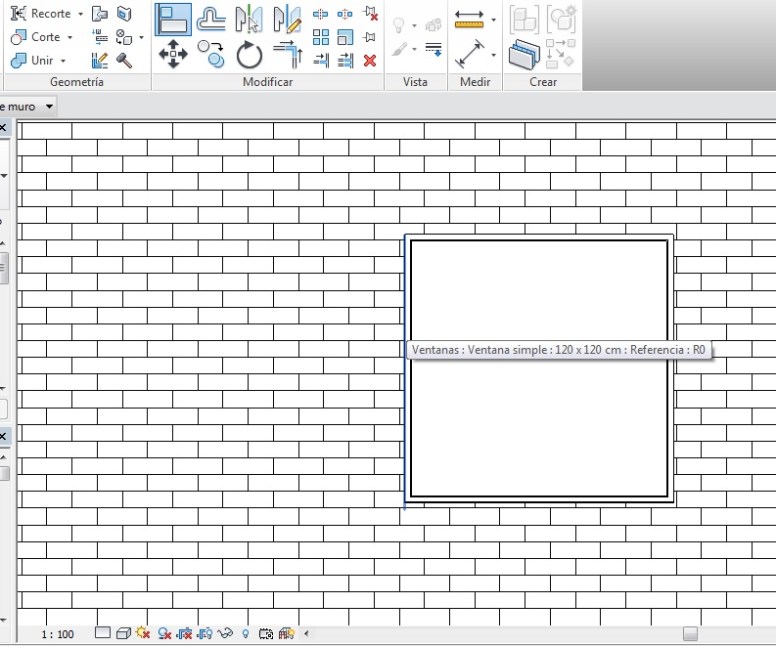

Para realizar una alineación de líneas de patrón de modelo a elementos hay que ir a Modificar – Alinear, y realizar clic con el ratón en la línea del elemento que hay que alinear con la línea de patrón.

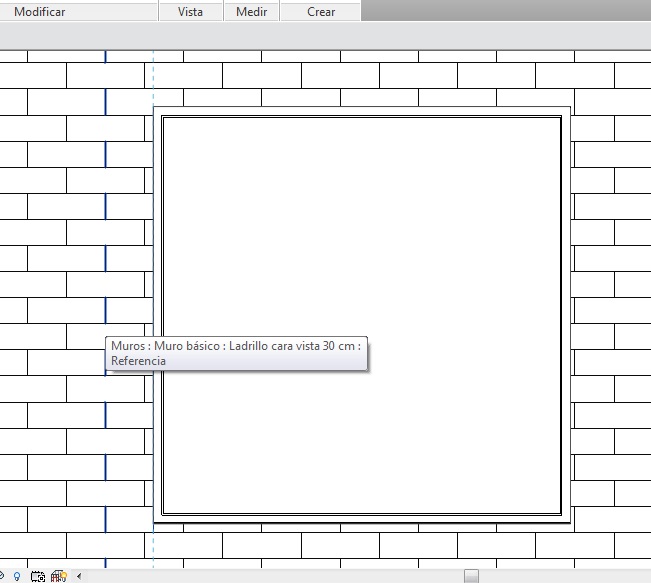

El siguiente paso es colocar el cursor del ratón en el elemento que tiene el patrón de modelo, de forma que la línea de patrón  quede resaltada. Esto se puede comprobar si en la barra de estado se ve resaltado el pinzamiento de forma.

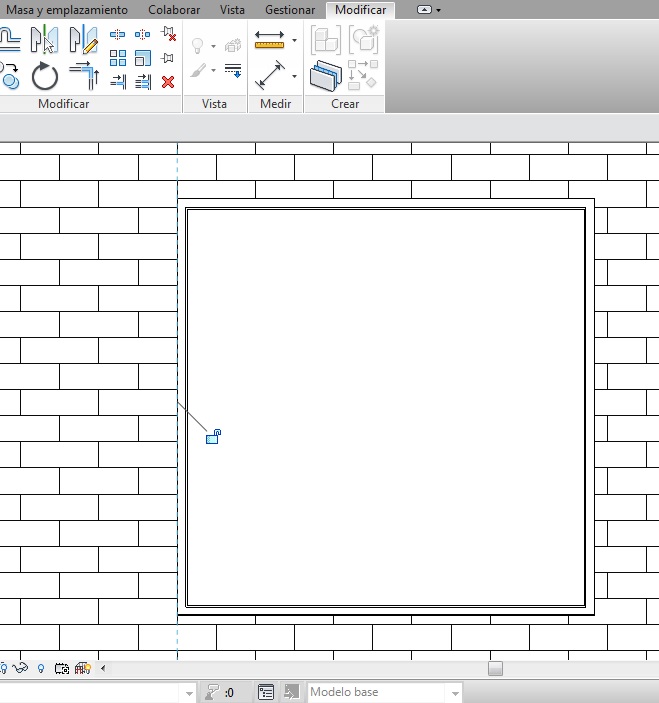

En caso de que no se haya resaltado hay que mover el puntero del ratón cerca de la línea y pulsar TAB hasta que se resalte. Hay que realizar clic con el ratón para seleccionar este pinzamiento de forma como elemento de referencia de alineación, y el elemento se alinea con el patrón.
