REVIT ARCHITECTURE (216) – rotación de un patrón de modelo

Revit permite rotar un Patrón de modelo. Para ello hay que colocar el cursor del ratón en el Patrón de modelo y pulsar TAB para resaltar un pinzamiento de forma del patrón.

En el ejemplo siguiente se ha resaltado una línea inclinada del patrón que está de color azul.

887

Por medio de la Barra de estado se puede comprobar si se ha seleccionado el pinzamiento de forma. Con el ratón se selecciona el pinzamiento.

Hay que ir a Modificar – Rotar y proceder a rotar el patrón.

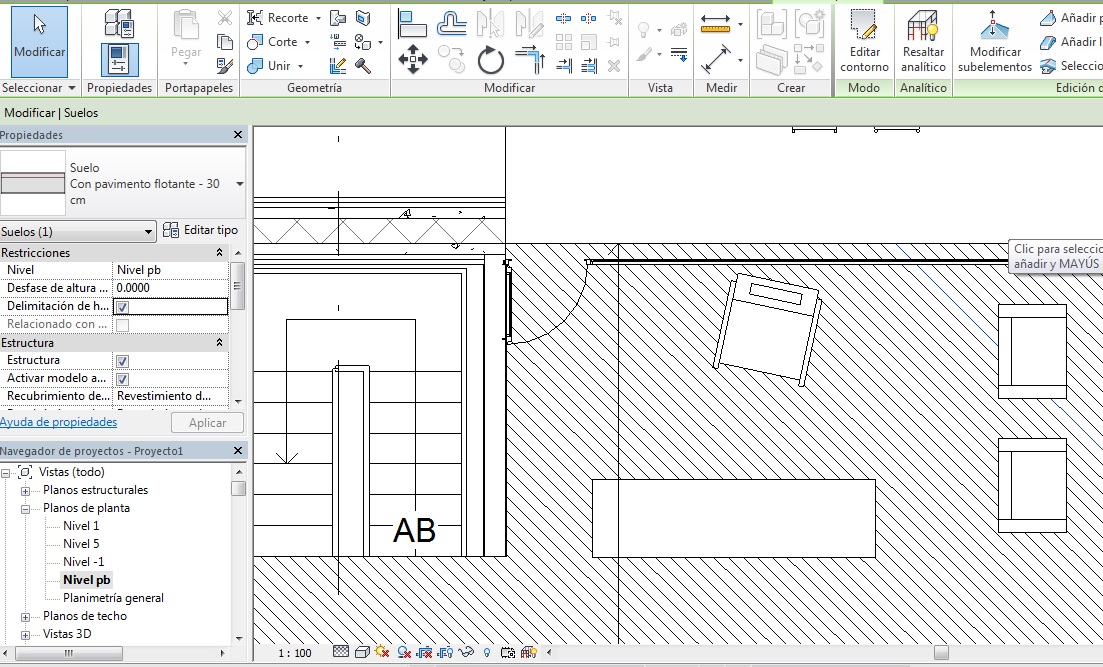

El patrón una vez girado se muestra en la  siguiente imagen.
888
